Yamaha YRM20. Автомат-установщик SMD компонентов
- Артикул
- 215K000002
Описание
Установщик электронных компонентов Yamaha YRM20 – это универсальный автомат для поверхностного монтажа, обеспечивающий мультифункциональность и высочайшую производительность в своем классе – до 115000 компонентов в час.
Особенности
- Максимальная производительность и эффективность – реализация концепции «1-ой монтажной головы для всех задач» посредством возможности установки широкого диапазона компонентов – от миниатюрных чип компонентов до крупных компонентов сложной и нестандартной формы.
- В машине использован двухступенчатый конвейер, позволяющий собирать платы шириной до 510 мм. Двуступенчатая система конвейера позволяет значительно сократить потери на перемещение платы внутрь машины и сократить время цикла.

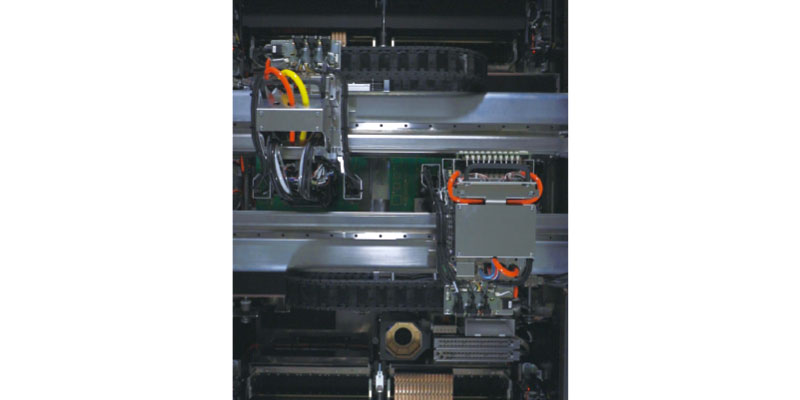

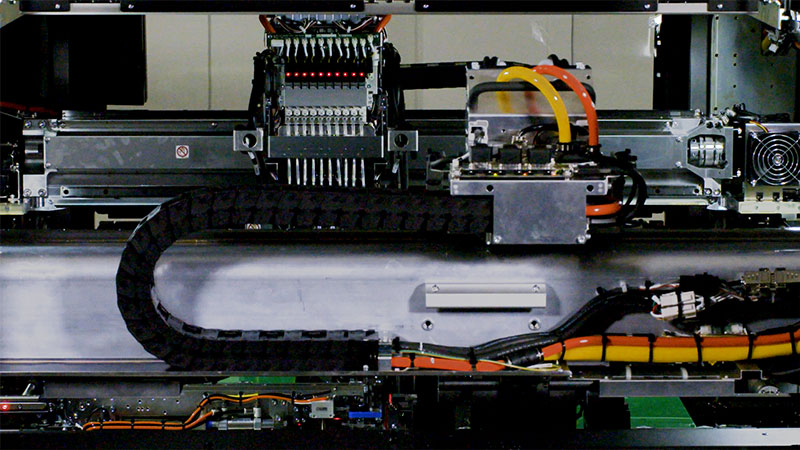

- Использует технологию overdrive motion от Σ, которая сводит к минимуму расстояние между двумя головками для достижения более высокой эффективности производства и повышенной скорости установки.
- Легкие насадки являются необходимым условием для обеспечения высокоскоростного монтажа с минимальными ударами, что особенно важно при монтаже сверхмалых компонентов рядом друг с другом в узких пространствах. Они поставляются с идентификаторами и улучшенными функциями обслуживания.
- Использование общей платформы позволяет выбирать между 1-портальный и 2-портальный осью для настройки оси X в соответствии с производственным режимом и возможностями монтажа.
- Позволяет своевременно получать все изображения для распознавания компонентов при монтаже и на протяжении всего производственного процесса без каких-либо затрат. Обеспечивает мощную поддержку для анализа качества монтажа компонентов.
- Функции самодиагностики и самовосстановления постоянно поддерживают насадки и питатели в чистом состоянии для непрерывного производства высококачественной продукции.
- Встроенная верификации LCR позволит контролировать номиналы пассивных компонентов, которые устанавливаются на печатную плату, обеспечивая качество продукции.
- Шаттл-трей eATS30 для матричных поддонов вмещающий до 30 поддонов. Обеспечивает бесперебойную подачу компонентов в поддонах. Упрощает процесс смены поддонов и обеспечивает непрерывное производство.
- Компактный шаттл-трей cATS10R для компонентов в матричных поддонах обеспечит стабильную подачу компонентов и сохранит рабочее пространство.
- Система автоматической пинов поддержки существенно сократит время на переналадку.

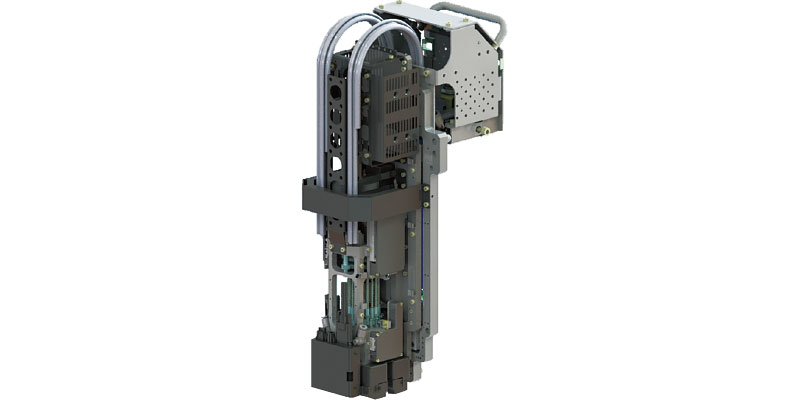

Доступны три типа монтажных голов:
- RM – высокоскоростная монтажная голова роторного типа.
- НМ – универсальная монтажная голова для широкого спектра компонентов.
- FM – высокоточная монтажная голова для расширенного спектра компонентов.
Внимание! При заказе данного оборудования просим уточнить желаемый вариант установочной головы (монтажной головки).
Характеристики
| Модель | YRM20 | ||
| Варианты монтажных голов | |||
| Тип монтажной головы | RM / HM / FM | ||
| Количество установочных головок |
RM: 18 HM: 10 FM: 5 |
||
| Диапазон устанавливаемых компонентов | |||
| RM | от 0201 мм до 12×12 мм, высота не более 6,5 мм | ||
| HM | от 0201 мм до 55×100 мм, высота не более 15 мм | ||
| FM | от 03015 мм до 55×100 мм, высота не более 30 мм | ||
| Скорость установки компонентов (оптимальные условия) | |||
| RM |
2 портала: 115000 комп/ч (78000 по IPC9850) 1 портал: 57500 комп/ч (39000 по IPC9850) |
||
| HM |
2 портала: 98000 комп/ч (67000 по IPC9850) 1 портал: 49000 комп/ч (33500 по IPC9850) |
||
| FM |
2 портала: 35000 комп/ч (31000 по IPC9850) 1 портал: 17500 комп/ч (15500 по IPC9850) |
||
| Точность установки компонентов | |||
| RM | ±25 мкм (Cpk ≥ 1.0) | ||
| HM / FM | ±35 мкм (Cpk ≥ 1.0) | ||
| Параметры печатной платы | |||
| Минимальные размеры ПП | 50×50 мм | ||
| Максимальные размеры ПП |
Односегментный конвейер (1 портал): 510×510 мм (стандарт) / 810×510 мм (опция) Двухсегментный конвейер (2 портала): 810×510 мм (одна ПП) / 380×510 мм (две ПП) |
||
| Питатели | |||
| Питатели 8 мм |
128 шт. (мобильная тележка FES групповой смены или фиксированная база) фиксированная база питателей: 128 шт. (4 фиксированных базы × 32 питателя) |
||
| Матричные питатели |
eATS30 — до 30 поддонов (макс. 2 шт.) cATS10R — до 10 поддонов (макс. 2 шт., возможна замена на тележку FES) |
||
| Основные параметры | |||
| Электропитание | 3-фазное, 380 В ±10%, 50/60 Гц | ||
| Пневмопитание | не менее 0,45 МПа, сухой чистый воздух | ||
| Габаритные размеры (Д×Ш×В) | 1374×1948×1445 мм (база автомата без тележек/питателей) | ||
| Вес | около 2250 кг (база автомата без тележек/питателей) | ||
Комплектация
- Yamaha YRM20 автомат-установщик SMD компонентов.
Цена
по запросу
Установщик электронных компонентов Yamaha YRM20 – это универсальный автомат для поверхностного монтажа, обеспечивающий мультифункциональность и высочайшую производительность в своем классе – до 115000 компонентов в час.
Особенности
- Максимальная производительность и эффективность – реализация концепции «1-ой монтажной головы для всех задач» посредством возможности установки широкого диапазона компонентов – от миниатюрных чип компонентов до крупных компонентов сложной и нестандартной формы.
- В машине использован двухступенчатый конвейер, позволяющий собирать платы шириной до 510 мм. Двуступенчатая система конвейера позволяет значительно сократить потери на перемещение платы внутрь машины и сократить время цикла.
- Использует технологию overdrive motion от Σ, которая сводит к минимуму расстояние между двумя головками для достижения более высокой эффективности производства и повышенной скорости установки.
- Легкие насадки являются необходимым условием для обеспечения высокоскоростного монтажа с минимальными ударами, что особенно важно при монтаже сверхмалых компонентов рядом друг с другом в узких пространствах. Они поставляются с идентификаторами и улучшенными функциями обслуживания.
- Использование общей платформы позволяет выбирать между 1-портальный и 2-портальный осью для настройки оси X в соответствии с производственным режимом и возможностями монтажа.
- Позволяет своевременно получать все изображения для распознавания компонентов при монтаже и на протяжении всего производственного процесса без каких-либо затрат. Обеспечивает мощную поддержку для анализа качества монтажа компонентов.
- Функции самодиагностики и самовосстановления постоянно поддерживают насадки и питатели в чистом состоянии для непрерывного производства высококачественной продукции.
- Встроенная верификации LCR позволит контролировать номиналы пассивных компонентов, которые устанавливаются на печатную плату, обеспечивая качество продукции.
- Шаттл-трей eATS30 для матричных поддонов вмещающий до 30 поддонов. Обеспечивает бесперебойную подачу компонентов в поддонах. Упрощает процесс смены поддонов и обеспечивает непрерывное производство.
- Компактный шаттл-трей cATS10R для компонентов в матричных поддонах обеспечит стабильную подачу компонентов и сохранит рабочее пространство.
- Система автоматической пинов поддержки существенно сократит время на переналадку.
Доступны три типа монтажных голов:
- RM – высокоскоростная монтажная голова роторного типа.
- НМ – универсальная монтажная голова для широкого спектра компонентов.
- FM – высокоточная монтажная голова для расширенного спектра компонентов.
Внимание! При заказе данного оборудования просим уточнить желаемый вариант установочной головы (монтажной головки).
Характеристики
| Модель | YRM20 | ||
| Варианты монтажных голов | |||
| Тип монтажной головы | RM / HM / FM | ||
| Количество установочных головок |
RM: 18 HM: 10 FM: 5 |
||
| Диапазон устанавливаемых компонентов | |||
| RM | от 0201 мм до 12×12 мм, высота не более 6,5 мм | ||
| HM | от 0201 мм до 55×100 мм, высота не более 15 мм | ||
| FM | от 03015 мм до 55×100 мм, высота не более 30 мм | ||
| Скорость установки компонентов (оптимальные условия) | |||
| RM |
2 портала: 115000 комп/ч (78000 по IPC9850) 1 портал: 57500 комп/ч (39000 по IPC9850) |
||
| HM |
2 портала: 98000 комп/ч (67000 по IPC9850) 1 портал: 49000 комп/ч (33500 по IPC9850) |
||
| FM |
2 портала: 35000 комп/ч (31000 по IPC9850) 1 портал: 17500 комп/ч (15500 по IPC9850) |
||
| Точность установки компонентов | |||
| RM | ±25 мкм (Cpk ≥ 1.0) | ||
| HM / FM | ±35 мкм (Cpk ≥ 1.0) | ||
| Параметры печатной платы | |||
| Минимальные размеры ПП | 50×50 мм | ||
| Максимальные размеры ПП |
Односегментный конвейер (1 портал): 510×510 мм (стандарт) / 810×510 мм (опция) Двухсегментный конвейер (2 портала): 810×510 мм (одна ПП) / 380×510 мм (две ПП) |
||
| Питатели | |||
| Питатели 8 мм |
128 шт. (мобильная тележка FES групповой смены или фиксированная база) фиксированная база питателей: 128 шт. (4 фиксированных базы × 32 питателя) |
||
| Матричные питатели |
eATS30 — до 30 поддонов (макс. 2 шт.) cATS10R — до 10 поддонов (макс. 2 шт., возможна замена на тележку FES) |
||
| Основные параметры | |||
| Электропитание | 3-фазное, 380 В ±10%, 50/60 Гц | ||
| Пневмопитание | не менее 0,45 МПа, сухой чистый воздух | ||
| Габаритные размеры (Д×Ш×В) | 1374×1948×1445 мм (база автомата без тележек/питателей) | ||
| Вес | около 2250 кг (база автомата без тележек/питателей) | ||
Комплектация
- Yamaha YRM20 автомат-установщик SMD компонентов.
