Yamaha YSM10. Автомат-установщик SMD компонентов

Компактный высокоскоростной установщик компонентов Yamaha YSM10 со скоростью установки компонентов от 31 до 46 тыс. компонентов в час. В машине применяется однопортальная система с одним типом установочной головы.

Установщик имеет наилучшие показатели по скорости и точности установки в своем классе. Технические характеристики машины позволяют использовать его и как высокоскоростной установщик чипов (с минимальным размером для установки 03015) и как установщик микросхем с размерами компонента 55×100 мм по площади и 15 мм в высоту.

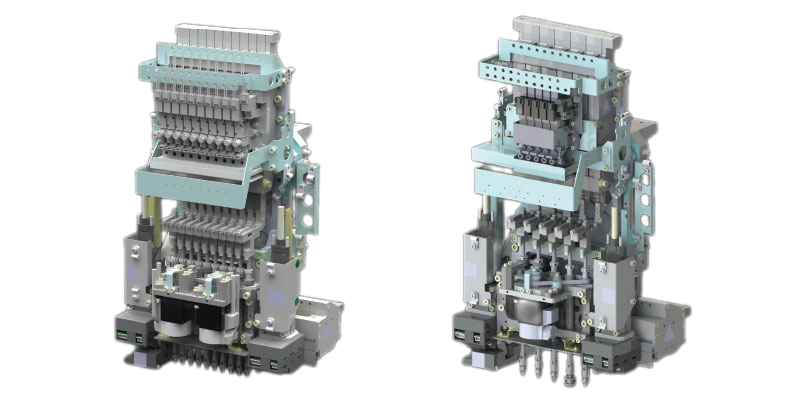

Голова НМ, Голова НМ-5

Монтаж различных типов компонентов выполняется одной установочной головой, не требующей ее смены НМ - стандартный тип головы с 10-ю насадками обеспечивает компактный корпус, малый вес, высокую скорость и универсальность.

HM5 – экономичный тип установочной головы, состоящий из 5 насадок с неизменными функциями типа HM, выбирается в зависимости от производительности и бюджетных потребностей.

Особенности

• Мультикамера: высокоскоростное и высокоточное распознавание компонентов линейным размером более 12 мм или высотой более 6,5 мм.
• Установочная голова НМ-5 с компонентами BGA: улучшенная производительность сканирующей камеры, что позволяет увеличить размер компонентов для высокоскоростного монтажа габаритами до 12 мм. Поддерживает распознавание шариков, например, для BGA, CSP и т.д.
• Магазин насадок: наличие магазина сменных насадок позволяет автоматически менять насадки в процессе сборки.
• Шаттл-трей sATS15: возможна установка специального шаттл-трея для компонентов в матричных поддонах. Возможно установить одновременно до 15 поддонов.
• Питатели серий SS и ZS: используются типы интеллектуальных питателей серий ZS и SS, которые полностью подходят для машин серий YS.
• Устраняет ошибки при монтаже, обнаруживая наличие или отсутствие компонента, а также его ориентацию.
• Алгоритм «умного распознавания»: предотвращает ошибки распознавания за счет применения функции «умного распознавания» (smart recognition), которая позволяет легко генерировать данные для деталей сложной формы.
• Станция продувки насадок (для головы НМ-5): штоки насадок автоматически очищаются, что позволяет поддерживать машину в хорошем состоянии в течение длительного времени. Функция проверки работоспособности насадок включает автоматические процессы восстановления, такие как продувка, и функцию защиты, предотвращающую использование неисправных насадок.

Внимание! При заказе данного оборудования просим уточнить желаемый вариант установочной головы (монтажной головки).

Характеристики

Комплектация

• Yamaha YSM10 автомат-установщик SMD компонентов.
