YIKTONG ESM-420. Высокоскоростной автомат-установщик SMD компонентов

Автоматический установщик YIKTONG ESM-420 — это высокоскоростная и надежная система монтажа электронных компонентов на печатные платы, обеспечивающая высокую точность и стабильность процесса.

ESM-420 — оптимальное решение для производств любой серийности: две портальные системы, 10 голов на портал, до 92 000 CPH и поддержка плат до 1 500×460 мм.

Особенности

• Цельная литая рама. Изготовлена из высококачественного чугуна. Гарантируются высокая виброустойчивость, стабильность эксплуатационных характеристик, долговременная точность и надёжность.
• Высокоточная рамка движения XY. Оснащена собственной технологией управления движением портала с двойным приводом — это позволяет достигать двусторонней синхронности и высокоточной координации перемещения на миллисекундном уровне.
• Прецизионная многофункциональная монтажная головка. Реализовано многоосевое позиционирование по оси Z с применением сервопривода. Применение высококачественных комплектующих и прецизионных технологий сборки обеспечивает стабильность, точность и длительный срок службы. Поддерживает установку компонентов типоразмера от 0603 (0201 в дюймовом исчислении) до 55 мм (высота — до 15 мм), включая чипы, SOP, SOJ, TR, PLCC, QFN, BGA, QFP, разъёмы и другие типы изделий, покрывая 100 % типовых производственных потребностей.
• Быстрое редактирование характеристик материала. Предусмотрена возможность редактирования параметров сложных материалов посредством выбора поля закрепления (pin). Система автоматически определяет количество, межцентровое расстояние и геометрические атрибуты штифтов, обеспечивая оперативное редактирование идентификационных параметров материала.
• Автоматическая идентификация и размещение сыпучих материалов. При мелкосерийной обработке допускается загрузка неупорядоченных компонентов в виброплиту или лоток. Система автоматически распознаёт положение и полярность элементов, выполняет идентификацию и позиционирование для последующего монтажа.
• Непрерывная производственная функция. При исчерпании текущего носителя система автоматически назначает аналогичный тип носителя при соблюдении оптимальных условий комплектации. Возобновление работы происходит автоматически после завершения загрузки. В случае дефицита материала и невозможности завершить укладку в текущей точке система временно пропускает данную позицию, предварительно фиксируя координаты для последующего монтажа, и автоматически возобновляет подачу материала после завершения загрузки.
• Функция контроля давления воздуха при монтаже. Мониторинг давления в процессе установки позволяет предотвратить опрокидывание или падение компонентов после распознавания камерой. Функция также обеспечивает выявление ошибок позиционирования, вызванных некорректным захватом элементов, что способствует повышению процента выхода годной продукции.
• Функция адаптивной компенсации CPK. Интегрирована высокоточная компенсационная система, обеспечивающая коррекцию позиционирования компонентов. Это позволяет достигать сочетания высокой скорости и прецизионной точности при установке элементов.
• Адаптивная функция восстановления положения. Реализована автоматическая коррекция положения носителя Feida: отклонение детектируется эталонной камерой, данные передаются в систему управления Feida, выполняется автоматическая корректировка координат.
• Простые и быстрые функции управления системой. Поддерживается многокритериальный поиск по головоломке, материалу и номеру позиции. Доступна функция визуального самоконтроля после завершения монтажа. Предусмотрена возможность просмотра и редактирования любых координат в режиме головоломки.
• Интеллектуальная технология оптимизации процесса поверхностного монтажа. Алгоритм декомпозирует целевую задачу на независимые подзадачи, снижая уровень взаимосвязей. Расширенный интеллектуальный алгоритм оптимизации поддерживает многомодельную адаптацию и свободную трассировку. Интеграция априорных знаний в планирование траекторий на базе обучаемых сетей повышает эффективность решения сложных оптимизационных задач; индекс автономной оптимизации соответствует передовым международным показателям.
• Оптимизация производственной линии и прогнозирование мощностей. Предоставляются решения по оптимизации на уровне всей линии; интеллектуальные алгоритмы балансировки нагрузки обеспечивают эффективное распределение ресурсов. Система оперативно извлекает характеристики производственных заказов и синхронизирует сроки выполнения по каждой единице оборудования. Обеспечивается поддержка формирования производственного плана (PMC). Возможна автономная настройка параметров оборудования с учётом складских остатков и требований заказа, а также генерация отчётов о производственных мощностях одним кликом.
• Быстрое программирование и интуитивно понятные схемы управления. Гарантирована уникальность координат — повторное использование одной и той же точки исключено. Поддерживается пакетная генерация позиций компонентов по прямоугольному и круговому шаблонам. Реализовано многорежимное отображение (в том числе двухдорожечный режим) и быстрый предварительный просмотр данных. Доступны функции оперативного управления точками установки и пакетной настройки параметров.

Опции

• Максимальный размер платы до 1 500×460 мм
• Двухдорожечная конфигурация до 1 200×280 мм
• Компоненты высотой до 50 мм (максимальное поле обзора)
• Податчик лотков (2 лотка × 20 слотов), объемный податчик

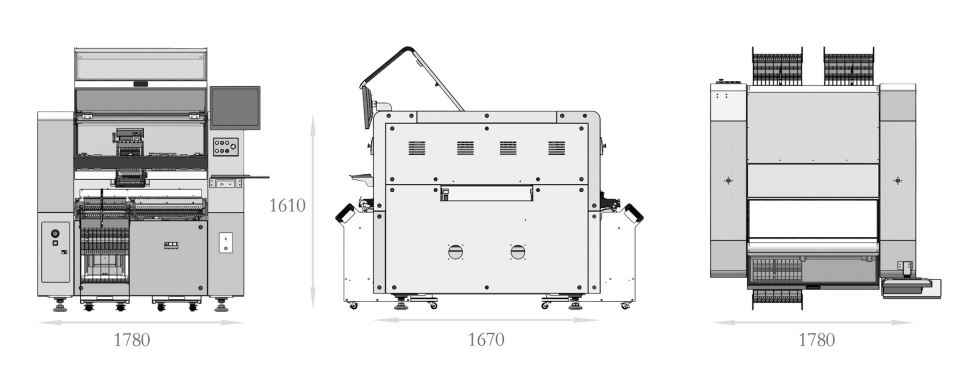

Характеристики

Примечание: параметры могут быть изменены в связи с техническими улучшениями. Для получения дополнительных опций и индивидуальной настройки обратитесь в отдел продаж или сервиса.
