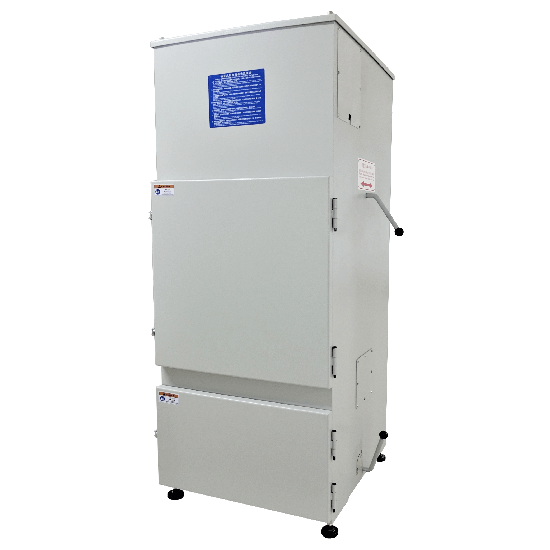

GENITEC TS200. Пылесборник
- Бренд
- GENITEC
- Розничная цена
- 0
GENITEC GAM390AT. Конвейерный лазерный станок для разделения печатных плат
- Артикул
- 226K000010
Описание
Автоматический конвейерный лазерный станок для разделения печатных плат GENITEC GAM390AT, встраиваемый в производственную линию. применяется для резки гибких печатных плат, высокоотражающих, термочувствительных и тонколистовых материалов. Технология линейных двигателей устраняет механические зазоры и вибрации, быстро повышая динамический отклик и качество резки. Специальная система охлаждения подавляет снижение мощности лазера и дрейф длины волны, поддерживая стабильность резки и предотвращая карбонизацию и заусенцы.
Особенности
- Зелёный и ультрафиолетовый (опция) лазерные модули для гибких печатных плат, высокоотражающих, термочувствительных и тонколистовых материалов
- Компенсационная коррекция выравнивания по CCD‑визуализации для обеспечения точности резки.
- Технология линейного двигателя устраняет механические зазоры и вибрационные помехи, быстро повышая динамический отклик и качество резки.
- Оснащён специализированной системой охлаждения для подавления спада мощности лазера и дрейфа длины волны, поддержания стабильности резки и предотвращения карбонизации и заусенцев.
- Подача печатных плат с помощью вакуумного всасывания или конвейерной транспортировки, с опциями конвейера, держателей или шаттл‑столов в качестве фиксаторов, что позволяет размещать платы на лотках и выгружать их по индивидуальному заказу.
- Станок оснащён защитным экраном от лазерного излучения, кнопкой аварийной остановки и блокировочными защитными устройствами для обеспечения безопасности эксплуатации.
Характеристики
| Модель | GAM390AT |
| Максимальный размер резки | 300×350 мм |
| Тип лазерного источника |
зелёный (стандарт) ультрафиолетовый (опция) |
| Длина волны лазера |
532 нм (зелёный) 355 нм (УФ, опция) |
| Выходная мощность |
20–50 Вт (зелёный) 15–25 Вт (УФ, опция) |
| Толщина резки | ≤ 1,6 мм |
| Способ загрузки | вакуумный захват или подача лентой |
| Способ выгрузки | подача лентой, на носителях или на специальной оснастке |
| Функция резки | прямая линия, L-образная, U-образная, круг, дуга |
| Рабочий стол | двойной стол |
| Повторяемость позиционирования | ±0,005 мм |
| Точность резки | ±0,03 мм |
| Скорость резки | в зависимости от материала и мощности |
| Операционная система | Windows 11 |
| Способ программирования | интуитивное обучение через ввод цветного изображения с CCD-камеры |
| Поддерживаемые форматы файлов | DXF, GBR |
| Резервное копирование программы | передача данных через USB |
| Система управления | прецизионная многоосевая система управления |
| Привод осей XYZ | XY — линейный двигатель, Z — серводвигатель |
| Электропитание | AC220V 50/60Hz 4 кВт |
| Пневмопитание | 0,6 МПа |
| Требования к условиям окружающей среды | температура: 15–35 °C, относительная влажность: 45–50 % |
| Габаритные размеры (Ш×Г×В) | 1882×1814×1850 мм |
| Вес | 1780 кг |
| Пылесборник | TS200L |
Дополнительные опции
- Опциональный модуль зажима для процесса с носителями
- Лазерный модуль проверки высоты
- Считыватель штрих-кодов
- Интеграция с MES-системой
Цена
по запросу
