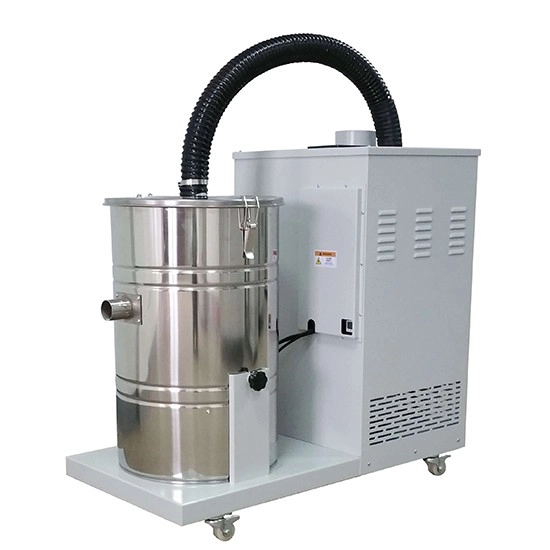

GENITEC TS300. Пылесборник
- Бренд
- GENITEC
- Розничная цена
- 0
GENITEC GAM320/330/340/360 AT. Aвтоматический роутер для разделения печатных плат
- Артикул
- 226K000006
Описание
Автоматический роутер для печатных плат GENITEC серии GAM3xxAT, встраиваемый в производственную линию. Применяется на SMT-линиях после монтажа компонентов для подготовки отдельных плат к тестированию и упаковке. Обеспечивает автоматическую работу от загрузки и резки до выгрузки плат. Станок оснащён CCD-системой видеосовмещения с компенсацией смещения для обеспечения точности резки и высокоскоростным ESD-шпинделем с автоматической сменой инструмента, снижающим повреждения PCBA из-за статического электричества. Запатентованная конструкция с плавающей щёткой позволяет использовать фрезу по секциям и продлевает срок её службы.
Особенности
- Автоматическая работа от загрузки и резки до выгрузки плат; предлагаются различные решения под требования процесса
- CCD-система видеосовмещения с компенсацией смещения для обеспечения точности резки
- Высокоскоростной ESD-шпиндель с автоматической сменой инструмента снижает повреждения PCBA из-за статического электричества
- Запатентованная конструкция с плавающей щёткой позволяет использовать фрезу по секциям и продлевает срок её службы
- Для повышения эффективности доступны модели с двумя шпинделями: GAM320AD, GAM330AD, GAM340AD
Характеристики
| Модель | GAM320AT | GAM330AT | GAM340AT | GAM360AT |
| Максимальный размер резки | 350×300 мм | 350×300 мм | 450×420 мм | 600×500 мм |
| Способ загрузки |
подача по направляющим |
|||
| Способ выгрузки |
подача лентой или по направляющим |
|||
| Способ перемещения |
вакуумный захват |
|||
| Направление потока |
слева направо или справа налево |
|||
| Функция резки |
прямая линия, L-образная, U-образная, круг, дуга |
|||
| Рабочий стол |
двойной стол |
|||
| Повторяемость позиционирования |
±0,01 мм |
|||
| Точность резки |
±0,05 мм |
|||
| Максимальная скорость перемещения |
XY: 1000 мм/с |
|||
| Максимальный ход по осям |
X: 790 мм Y: 440 мм Z: 90 мм |
X: 950 мм Y: 440 мм Z: 90 мм |
X: 1138 мм Y: 597 мм Z: 90 мм |
X: 1040 мм Y: 655 мм Z: 90 мм |
| Частота вращения шпинделя |
макс. 60000 об/мин, регулируемая |
|||
| Способ смены фрезы шпинделя |
автоматическая смена инструмента |
|||
| Скорость резки |
1–100 мм/с, регулируемая |
|||
| Операционная система |
Windows 11 |
|||
| Способ программирования |
интуитивное обучение через ввод цветного изображения с CCD-камеры |
|||
| Резервное копирование программы |
передача данных через USB |
|||
| Система управления |
прецизионная многоосевая система управления |
|||
| Привод осей XYZ |
серводвигатель переменного тока |
|||
| Размер фрезы |
⌀ 0,8–3,0 мм |
|||
| Электропитание |
AC220V 50/60Hz 4 кВт, 1 фаза |
|||
| Пневмопитание | 0,6 МПа, 155 л/мин | 0,6 МПа, 160 л/мин | 0,6 МПа, 200 л/мин | 0,6 МПа, 200 л/мин |
| Габаритные размеры (Ш×Г×В) | 1950×1192×1705 мм | 2105×1445×1705 мм | 2700×1567×1705 мм | 2723×1604×1705 мм |
| Вес | 750 кг | 800 кг | 1000 кг | 930 кг |
| Пылесборник | TS200L | TS300L | TS300L | TS300L |
Дополнительные опции
- Опциональный модуль зажима для процесса с носителями
- Лазерный модуль проверки высоты
- Считыватель штрих-кодов
- Определение диаметра фрезы
- Интеграция с MES-системой
Цена
по запросу
Автоматический роутер для печатных плат GENITEC серии GAM3xxAT, встраиваемый в производственную линию. Применяется на SMT-линиях после монтажа компонентов для подготовки отдельных плат к тестированию и упаковке. Обеспечивает автоматическую работу от загрузки и резки до выгрузки плат. Станок оснащён CCD-системой видеосовмещения с компенсацией смещения для обеспечения точности резки и высокоскоростным ESD-шпинделем с автоматической сменой инструмента, снижающим повреждения PCBA из-за статического электричества. Запатентованная конструкция с плавающей щёткой позволяет использовать фрезу по секциям и продлевает срок её службы.
Особенности
- Автоматическая работа от загрузки и резки до выгрузки плат; предлагаются различные решения под требования процесса
- CCD-система видеосовмещения с компенсацией смещения для обеспечения точности резки
- Высокоскоростной ESD-шпиндель с автоматической сменой инструмента снижает повреждения PCBA из-за статического электричества
- Запатентованная конструкция с плавающей щёткой позволяет использовать фрезу по секциям и продлевает срок её службы
- Для повышения эффективности доступны модели с двумя шпинделями: GAM320AD, GAM330AD, GAM340AD
Характеристики
| Модель | GAM320AT | GAM330AT | GAM340AT | GAM360AT |
| Максимальный размер резки | 350×300 мм | 350×300 мм | 450×420 мм | 600×500 мм |
| Способ загрузки |
подача по направляющим |
|||
| Способ выгрузки |
подача лентой или по направляющим |
|||
| Способ перемещения |
вакуумный захват |
|||
| Направление потока |
слева направо или справа налево |
|||
| Функция резки |
прямая линия, L-образная, U-образная, круг, дуга |
|||
| Рабочий стол |
двойной стол |
|||
| Повторяемость позиционирования |
±0,01 мм |
|||
| Точность резки |
±0,05 мм |
|||
| Максимальная скорость перемещения |
XY: 1000 мм/с |
|||
| Максимальный ход по осям |
X: 790 мм Y: 440 мм Z: 90 мм |
X: 950 мм Y: 440 мм Z: 90 мм |
X: 1138 мм Y: 597 мм Z: 90 мм |
X: 1040 мм Y: 655 мм Z: 90 мм |
| Частота вращения шпинделя |
макс. 60000 об/мин, регулируемая |
|||
| Способ смены фрезы шпинделя |
автоматическая смена инструмента |
|||
| Скорость резки |
1–100 мм/с, регулируемая |
|||
| Операционная система |
Windows 11 |
|||
| Способ программирования |
интуитивное обучение через ввод цветного изображения с CCD-камеры |
|||
| Резервное копирование программы |
передача данных через USB |
|||
| Система управления |
прецизионная многоосевая система управления |
|||
| Привод осей XYZ |
серводвигатель переменного тока |
|||
| Размер фрезы |
⌀ 0,8–3,0 мм |
|||
| Электропитание |
AC220V 50/60Hz 4 кВт, 1 фаза |
|||
| Пневмопитание | 0,6 МПа, 155 л/мин | 0,6 МПа, 160 л/мин | 0,6 МПа, 200 л/мин | 0,6 МПа, 200 л/мин |
| Габаритные размеры (Ш×Г×В) | 1950×1192×1705 мм | 2105×1445×1705 мм | 2700×1567×1705 мм | 2723×1604×1705 мм |
| Вес | 750 кг | 800 кг | 1000 кг | 930 кг |
| Пылесборник | TS200L | TS300L | TS300L | TS300L |
Дополнительные опции
- Опциональный модуль зажима для процесса с носителями
- Лазерный модуль проверки высоты
- Считыватель штрих-кодов
- Определение диаметра фрезы
- Интеграция с MES-системой
