PBT Works HyperCLEAN. Установки для отмывки SMT оснастки и печатных плат

PBT Works HyperCLEAN. Установки для отмывки SMT оснастки и печатных плат

картинка PBT Works HyperCLEAN. Установки для отмывки SMT оснастки и печатных плат

Распечатать

Артикул: 228K000003

Описание

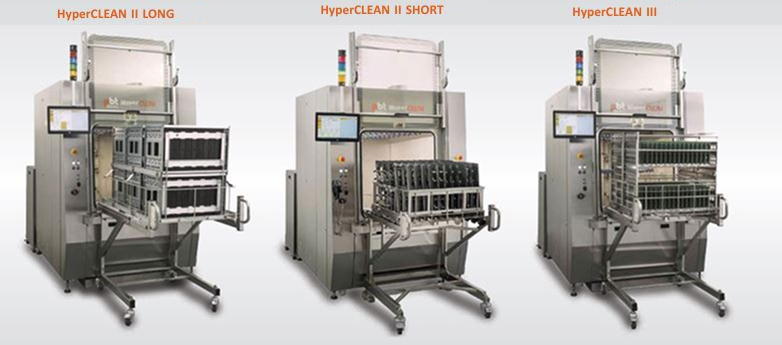

Отмывочные установки из линейки HyperCLEAN II и HyperCLEAN III имеют схожую возможность адаптации системы управления жидкостями на месте эксплуатации.
HyperCLEAN III ориентирована на точную очистку печатных плат после пайки и перед покрытием с акцентом на трехступенчатую промывку и регенерацию деионизированной воды.
HyperCLEAN II — это высокопроизводительное решение для очистки паяльных паллет, фильтров и магазинов SMT, рассчитанное на производителей любого масштаба и предлагающее химическую остановку для предотвращения перекрестного загрязнения.

Особенности

Модель	HyperCLEAN III	HyperCLEAN II
Назначение	Точная очистка печатных плат после пайки и перед покрытием. Высокопроизводительная машина для удаления флюса, идеальна для мелкосерийного производства. Трехступенчатая промывка с химической остановкой и двумя стадиями ополаскивания. Регенерация деионизированной воды, работа с крупногабаритными изделиями.	Высокопроизводительная очистка паяльных паллет, фильтров и магазинов SMT. Химическая остановка для предотвращения перекрестного загрязнения, регенерация деионизированной воды, мощная сушка горячим воздухом с теплообменником. Доступна корзина укороченного типа.
Объекты очистки	Печатные платы после пайки, перед покрытием.	Паяльные паллеты: очистка предотвращает повторное загрязнение припоем и флюсом. Магазины: очистка исключает загрязнение пылью. Фильтры: очистка поддерживает стабильные условия пайки

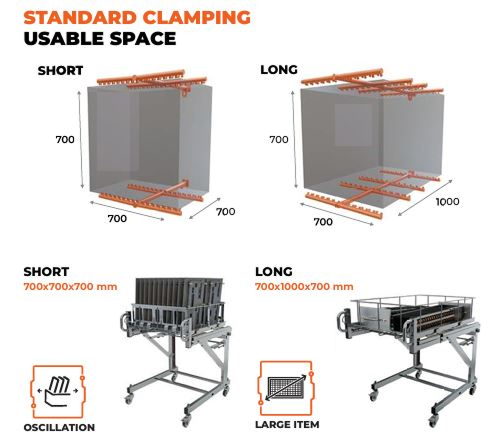

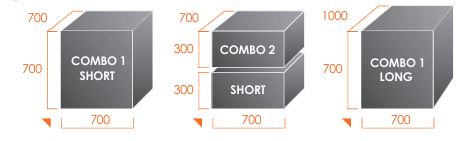

Конфигурации и полезное пространство	COMBO 1: 700×700×700 мм COMBO 2: 700×300×300 мм	SHORT: 700×700×700 мм, время цикла 30 минут. LONG: 700×1000×700 мм

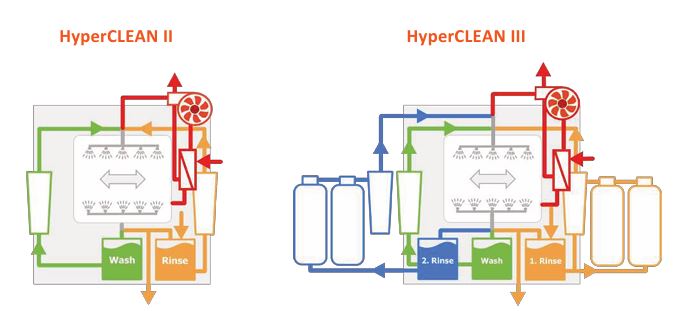

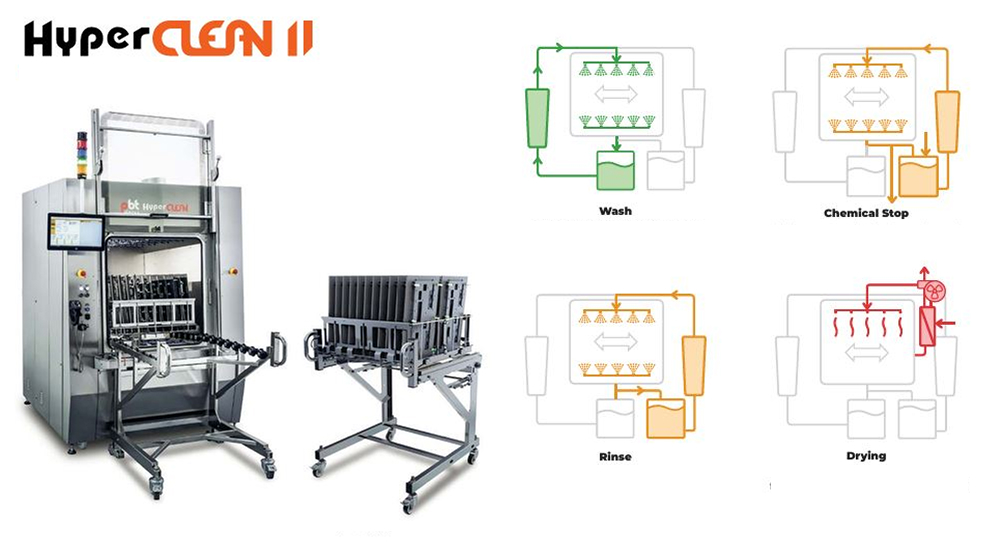

Производительность	Трехступенчатая промывка с регенерацией деионизированной воды и химической остановкой. Быстрая смена оснастки с 2 подкатными тележками. Подходит для очистки сложных сборок.	Быстрая смена оснастки с 2 подкатными тележками. Подходит для крупногабаритных изделий. Процесс промывки начинается с кратковременного ополаскивания («химическая остановка») — это позволяет смыть основную часть загрязнений. Затем производится замена 20 литров воды для обновления содержимого бака. Только после этого начинается основной этап промывки. Комбинированная сушильная установка с теплообменником обеспечивает идеальную сушку крупногабаритных объектов за очень короткое время.
Ключевые функции	Распыление сверху и снизу — обеспечивает полное покрытие камеры. Осцилляция корзины — возвратно‑поступательное движение улучшает покрытие, ускоряет очистку и сушку. Сушка горячим воздухом с теплообменником — обеспечивает мощную и быструю сушку с нагревом до 110 °C. Прослеживаемость — система собирает и хранит данные процесса в формате XML. Автоматизация — доступна опциональная автоматическая дверь, предусмотрена совместимость с промышленными роботами. Интеграция с MES — интеграция с MES‑системой для централизованного контроля.	Распыление сверху и снизу — мощная система распыления, обеспечивающая полное покрытие камеры. Колебание корзины — возвратно‑поступательное движение для лучшего охвата, более быстрой очистки и сушки. Сушка горячим воздухом с теплообменником — мощная и быстрая сушка, нагрев до 110 °C. Прослеживаемость — сбор и хранение данных о процессе очистки в формате XML. Автоматизация — опциональная автоматическая дверь, совместимость с промышленными роботами. Интеграция с MES — двусторонняя связь между системой управления производством (MES) и машиной.
Габариты, (Ш×Г×В)	Для уточнения обращайтесь в отдел продаж	1650×2420×2000 / 2500 мм (без принадлежностей / с открытой дверью)

Характеристики

Модель	HyperCLEAN
Отмываемая электроника	PCBA, паяльные паллеты, магазины SMT, фильтры.
Еврокарты (100×160 мм)	128
Время цикла	40-60 мин.
Детали обслуживания процесса пайки	паллеты для пайки, фильтры, держатели и т. д.
Паллеты для пайки 500 x 500 x 40 мм (другие размеры опционально)	11-22 шт/цикл
Время цикла	35-60 мин.
Объем моющего средства (готового к применению)	114 л
Макс. температура очистки	60 °C
Макс. температура промывки	40 °C
Макс. температура сушки	110 °C
Вес машины без жидкости	примерно 1200-1500 кг

Внимание! Изображение носит иллюстративный характер и может отличаться от фактически поставляемого товара. Для уточнения внешнего вида, комплектации и технических характеристик обращайтесь в отдел продаж.
