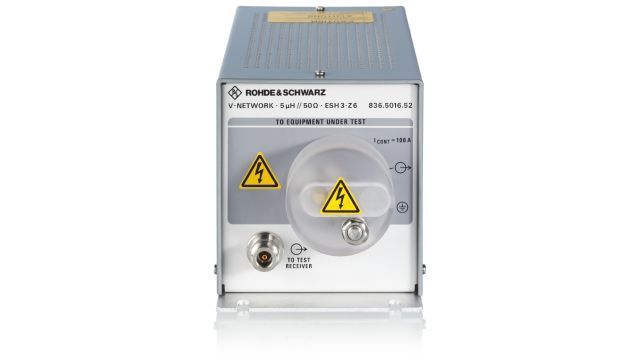

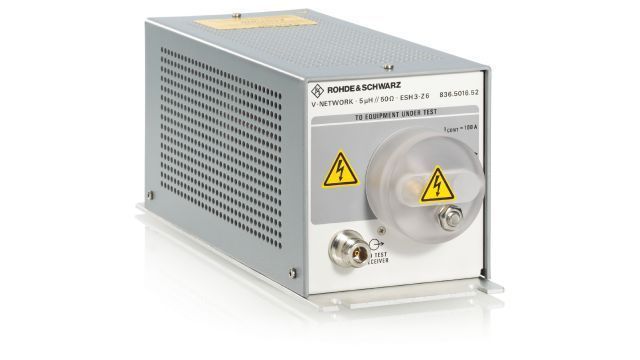

R&S ESH3-Z6. Однопроводной V-образный эквивалент сети питания

Однопроводной V-образный эквивалент сети питания R&S®ESH3-Z6 с имитированным импедансом 5 мкГн || 50 Ом согласно CISPR 25/EN 55025, а также DEF-STAN 59-411 и DO-160 в диапазоне частот от 100 кГц до 200 МГц. В MIL-STD-461 это альтернатива для меньших платформ (распределение питания менее чем на 50 м), таких как истребители. Устройство R&S®ESH3-Z6 способно работать с непрерывным током до 100 А и может выдерживать импульсы тока до 500 А в течение не более 30 с.

Ключевые факты

• Диапазон частот от 0,1 МГц до 200 МГц
• Предельно допустимая мощность до 100 A, непрерывный ток
• Имитированный импеданс 5 мкГн || 50 Ом согласно CISPR 25
• Калибровка в соответствии с CISPR 25:2016 (Издание 4)
