АКТАКОМ АСН-8323. Частотомер

Универсальный частотомер АСН-8323 предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB (опция) позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений.

Особенности

• измерение частоты по каналам А, B
• измерение периода по каналам А, B
• измерение длительности импульсов по каналам А и В
• измерение скважности импульсов по каналам А и В
• измерение коэффициента заполнения по каналам А и B
• измерение разности фаз по каналам А и B
• счетчик импульсов по каналам А и B
• измерение скорости вращения
• статистическая обработка результатов измерений: определение среднего, минимального, максимального, относительного значений, девиации, СКО, СКЗ
• математические функции для сигналов одного или двух каналов: сумма А+В, разность А-В, отношение А/В, добавление постоянной составляющей, умножение на константу, деление на константу
• одновременный вывод двух показаний измерения
• удержание показаний
• режим относительных измерений (измеряется отклонение текущей частоты от начальной)
• режим часов
• внешняя и внутренняя синхронизация
• синхронизация по положительному или отрицательному импульсу запуска
• внешнее и внутреннее тактирование
• автокалибровка
• звуковые эффекты
• режим тревоги по условию (только в режиме работы с программным обеспечением)
• работа прибора в комплексе с компьютером со связью по USB (опция)
• удаленное управление и сбор данных с помощью специального программного обеспечения (опция)

Характеристики

• 2 основных канала измерения (А и В)
• диапазон входных частот по каналам А и В: 0,1 Гц...200 МГц
• диапазон входных напряжений по входам А и В: 0,025...25 В (0,1 Гц … 50 МГц), от 0,3 В (50 МГц … 200 МГц)
• чувствительность по входу А, В, не хуже: 25 мВ (в полосе 0,1 Гц...180 МГц)
• разрядность отображения результата измерения: 10 разрядов
• диапазон длительностей импульсов: 10 нс...10 с
• входной импеданс по каналам А и В: 1 МОм || 25 пФ, 50 Ом
• вид связи по каналам А и В: AC, DC
• время счета устанавливается автоматически в зависимости от частоты входного сигнала, но не менее: 1 сек
• относительная погрешность частоты опорного генератора: 10–7
• старение 0,6 ppm/год
• двухстрочный буквенно-цифровой дисплей
• питание: сетевой адаптер АТН-0702 +7,0 В/2А (поставляется опционально)
• интерфейс связи с ПК (опция): USB 1.1 или LAN

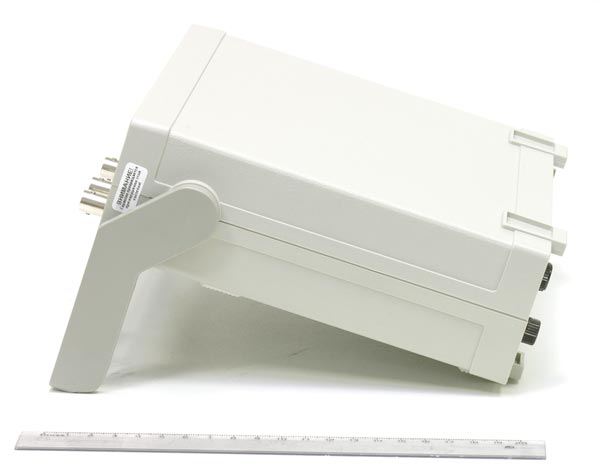

• габаритные размеры: 260 х 210 х 70 мм
• масса, не более: 1,5 кг
• Габаритные размеры в упаковочной таре 270х90х295, вес 1,07 кг.

Программное обеспечение (опция)

Программное обеспечение "АКТАКОМ FCounter" позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, "АКТАКОМ FCounter" позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю

В верхней области располагается меню управления состоящее из 5 закладок:

• Связь - закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение
• Сокеты - закладка, которая служит для установки параметров подключения при управлении по LAN
• Настройки - закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
• Вычисления - закладка, предназначеная для отображения результатов обработки и вычислений
• Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна - предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы "Самописец" или "Статистика"

Если активной является закладка "Самописец", то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться

Отображение трендов было невозможно в локальном режиме. На приведенном скриншоте видно, что появились еще 2 функции, которые, также, были недоступны в локальном режиме: тревога по условию и курсорные измерения. При установке функции "режима тревоги по условию" отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Елси активной является окно "Статистика", то на экране отображаются результаты статистической обработки, а, также, можно наблюдать представление результатов в виде гистограмм с возможностью курсорных измерений

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера

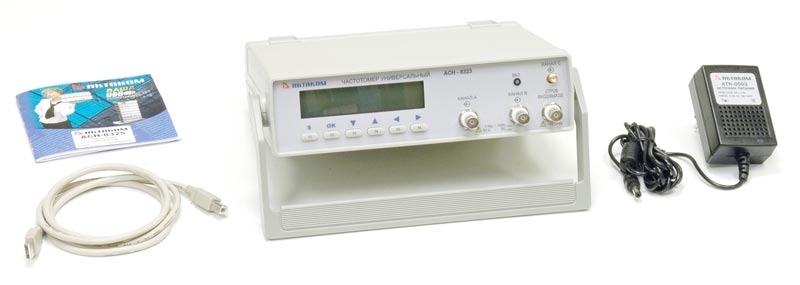

Комплектация

• АСН-8323 Частотомер
• руководство пользователя
• упаковочная тара
