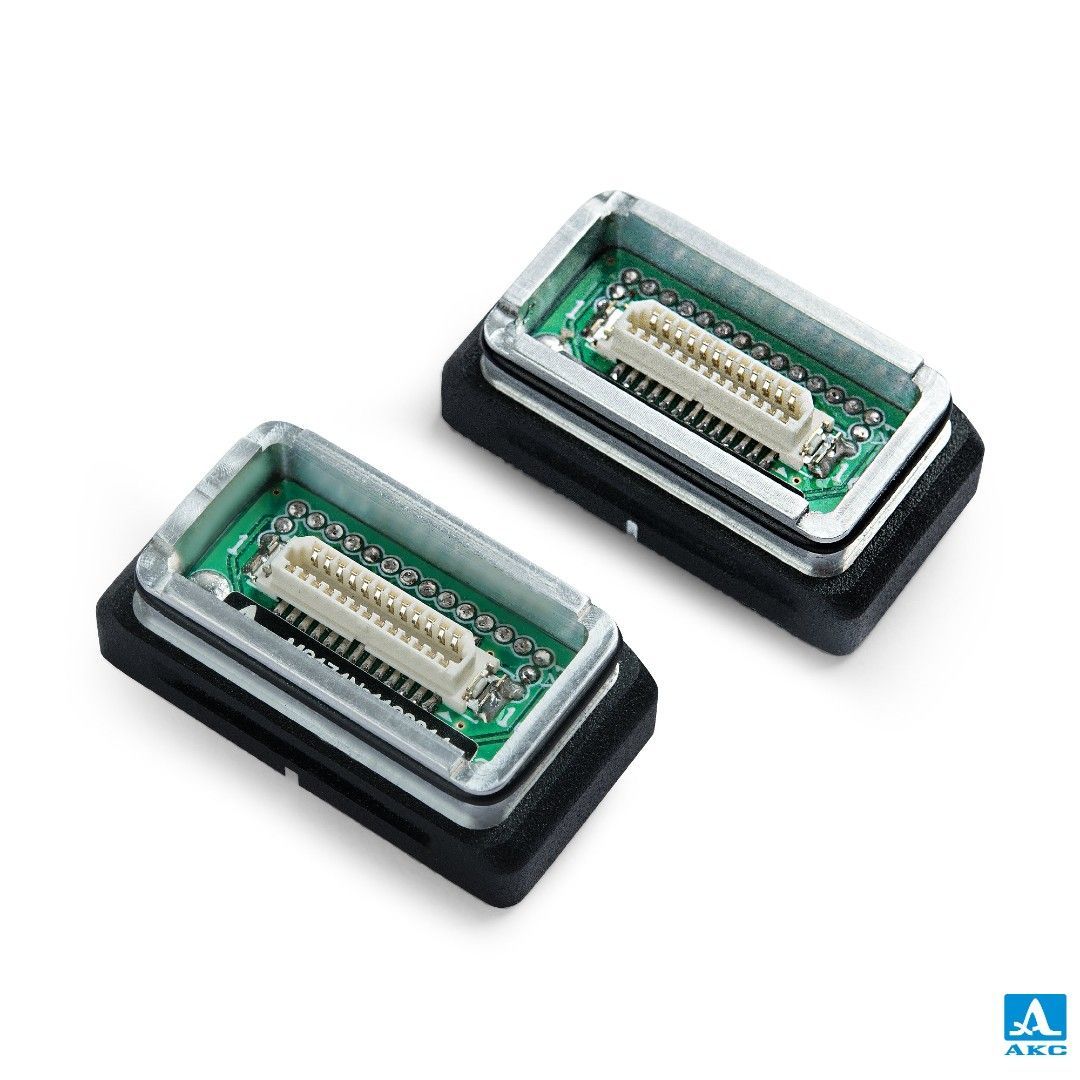

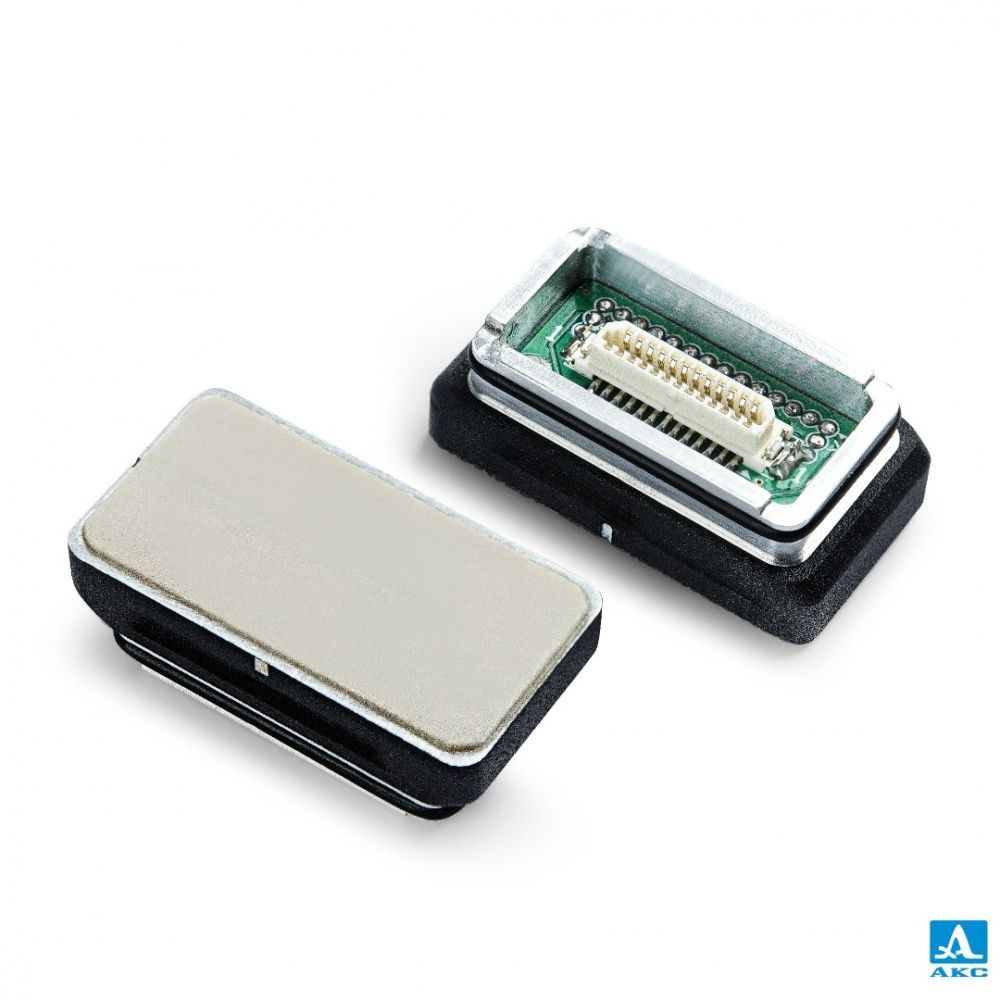

АКС М9174 (1170). Сменный акустический модуль для коммутатора М9100 (7,5 MГц, наклонный)

картинка АКС М9174 (1170). Сменный акустический модуль для коммутатора М9100 (7,5 MГц, наклонный)
картинка АКС М9174 (1170). Сменный акустический модуль для коммутатора М9100 (7,5 MГц, наклонный)
Артикул
36C000164
Описание

АКС М9174 сменный акустический модуль частотой 7,5 МГц для коммутатора М9100 (антенных решеток M9170 4.0V60R26X10CS и M9171 4.0V0R26X10CL) представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема. Его следует использовать для контроля сварных соединений в диапазоне толщин от 4 до 10 мм.

Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
Существует возможность притирки сменного акустического модуля под различные диаметры труб.

Характеристики

Артикул 1170
Номинальная частота 7.5 МГц
Количество элементов 16 шт
Акустическая апертура 20 × 6 мм
Шаг пьезоэлементов 1.25 мм
Рабочий тип волн поперечные
Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С

  • -30…+45
  • 85%
  • Размеры и вес

    Габаритные размеры 31 × 20 × 13 мм
    Масса не более 13 г

    Совместимое оборудование

    • Коммутатор М9100 для антенной решетки серии М91
    • Антенная решетка M9170 4.0V60R26X10CS
    • Антенная решетка M9171 4.0V0R26X10CL
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
    Цена
    43 000 ₽

    АКС М9174 сменный акустический модуль частотой 7,5 МГц для коммутатора М9100 (антенных решеток M9170 4.0V60R26X10CS и M9171 4.0V0R26X10CL) представляет из себя конструктивно объединенный набор пьезоэлементов и соединяется с корпусом решетки посредством разъема. Его следует использовать для контроля сварных соединений в диапазоне толщин от 4 до 10 мм.

    Конструкция антенной решетки допускает замену акустического модуля по мере истирания его рабочей поверхности.
    Существует возможность притирки сменного акустического модуля под различные диаметры труб.

    Характеристики

    Артикул 1170
    Номинальная частота 7.5 МГц
    Количество элементов 16 шт
    Акустическая апертура 20 × 6 мм
    Шаг пьезоэлементов 1.25 мм
    Рабочий тип волн поперечные
    Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С

  • -30…+45
  • 85%
  • Размеры и вес

    Габаритные размеры 31 × 20 × 13 мм
    Масса не более 13 г

    Совместимое оборудование

    • Коммутатор М9100 для антенной решетки серии М91
    • Антенная решетка M9170 4.0V60R26X10CS
    • Антенная решетка M9171 4.0V0R26X10CL
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
