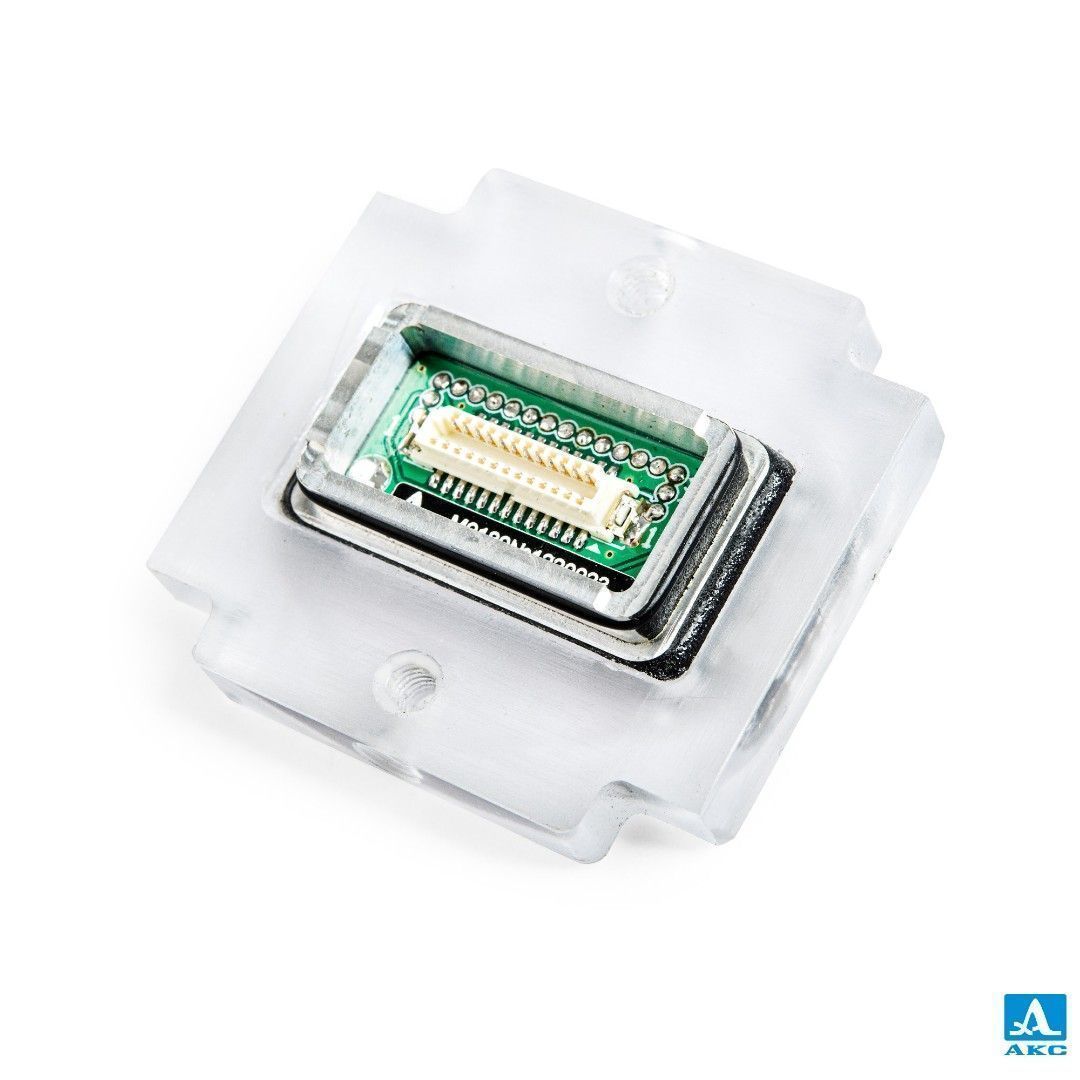

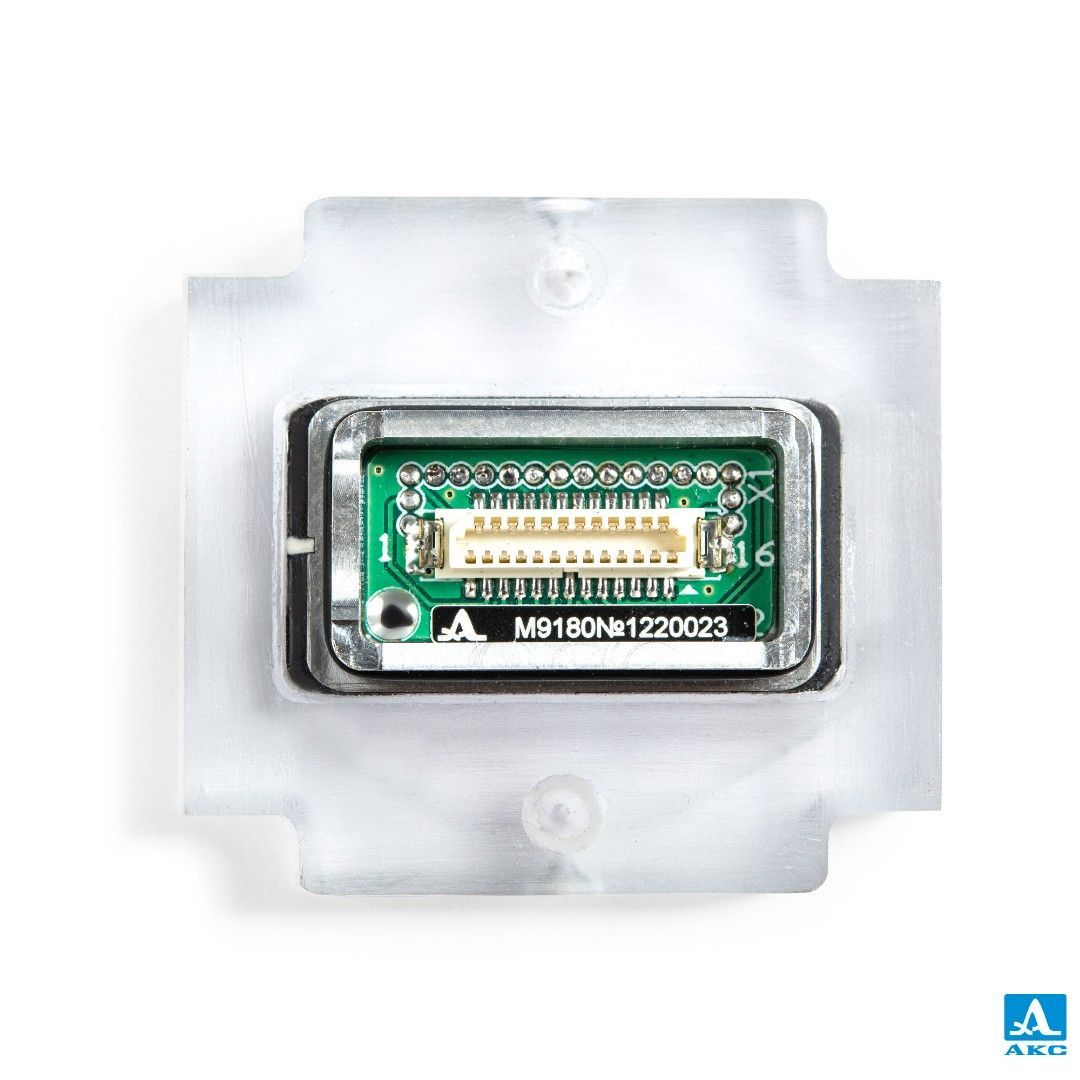

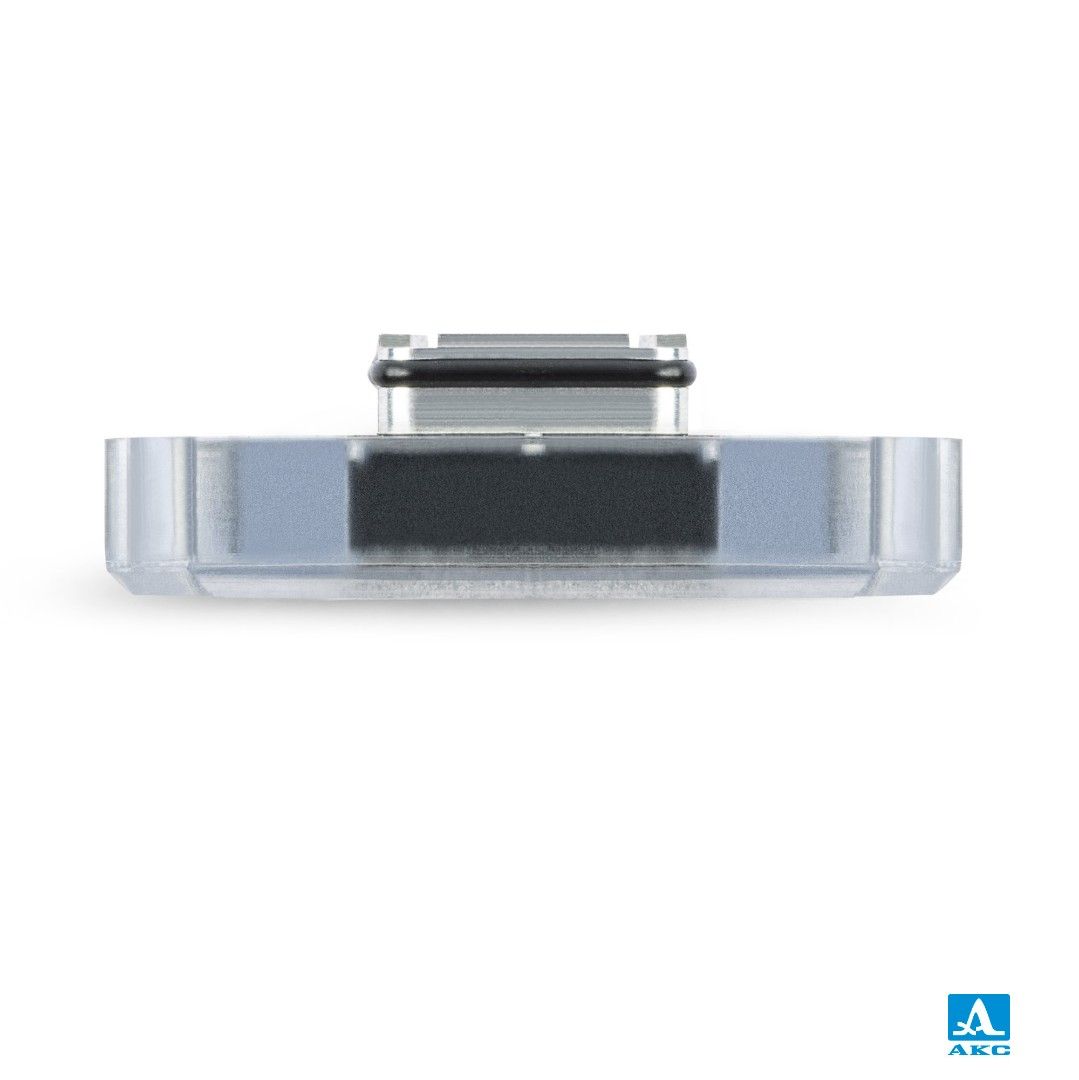

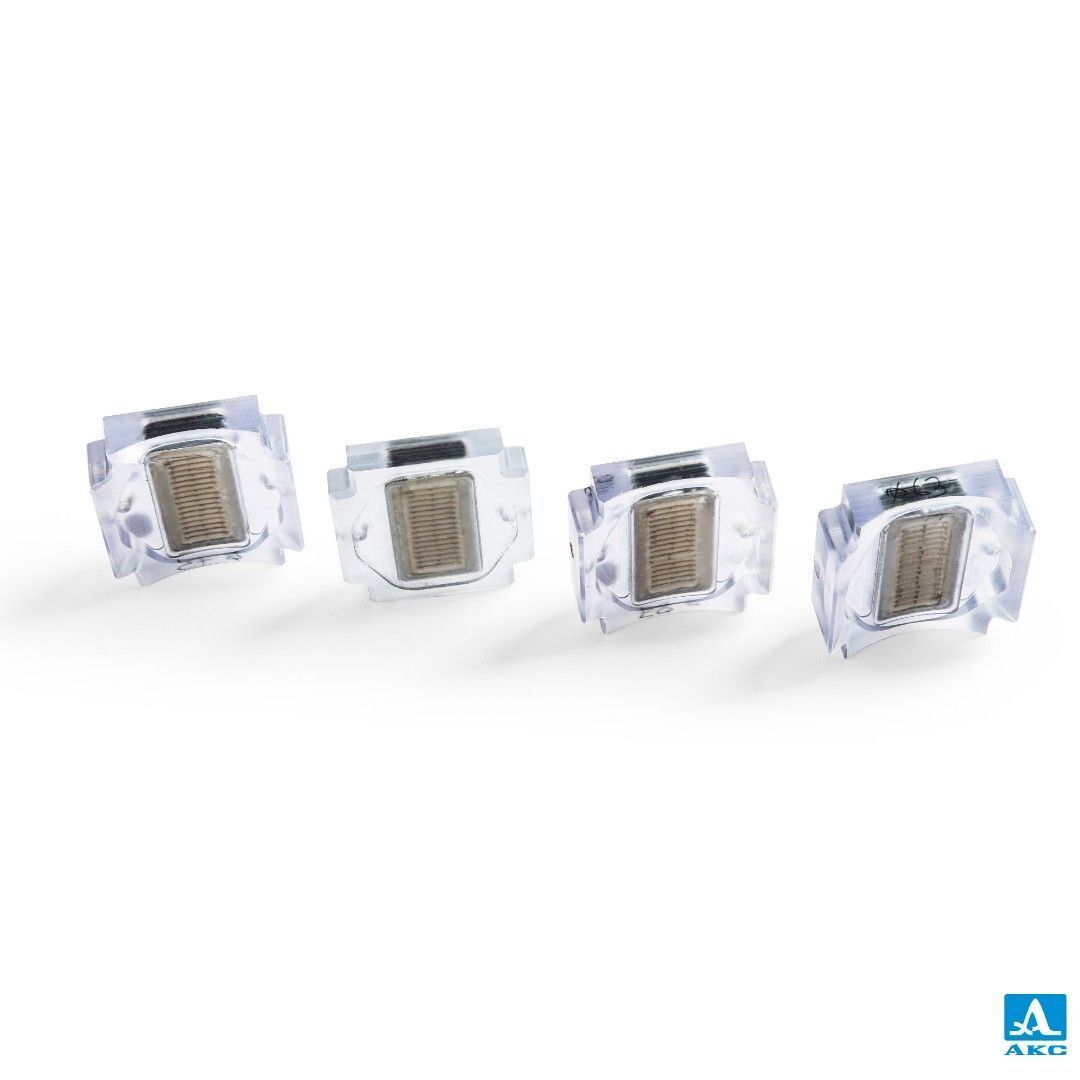

АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)

картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
картинка АКС М9180 (1175). Сменный акустический модуль для коммутатора М9100 (4.0 MГц, наклонный)
Артикул
36C000165
Все характеристики
Описание

АКС М9180 сменный акустический модуль частотой 4,0 МГц для коммутатора М9100 (антенных решеток M9170 4.0V60R26X10CS и M9171 4.0V0R26X10CL) представляет из себя линейную эквидистантную решетку пьезоэлектрических элементов с наклонным излучением и приемом ультразвуковых сигналов. Соединяется с корпусом коммутатора посредством разъема.

Отличительной особенностью данного модуля является наличие призмы, благодаря которой оператор может проводить механизированный ультразвуковой контроль сварных швов с увеличенной скоростью и стабильным акустическим контактом.
Акустический модуль М9180 в сборе с коммутатором следует использовать в составе мобильного сканера MS150 TuScan для проведения механизированного УЗК стальных сварных соединений в диапазоне толщин от 8 до 50 мм. По мере истирания рабочей поверхности модуля допускается оперативное замена на новый путем отсоединения/соединения с коммутатором антенной решетки без дополнительных инструментов.

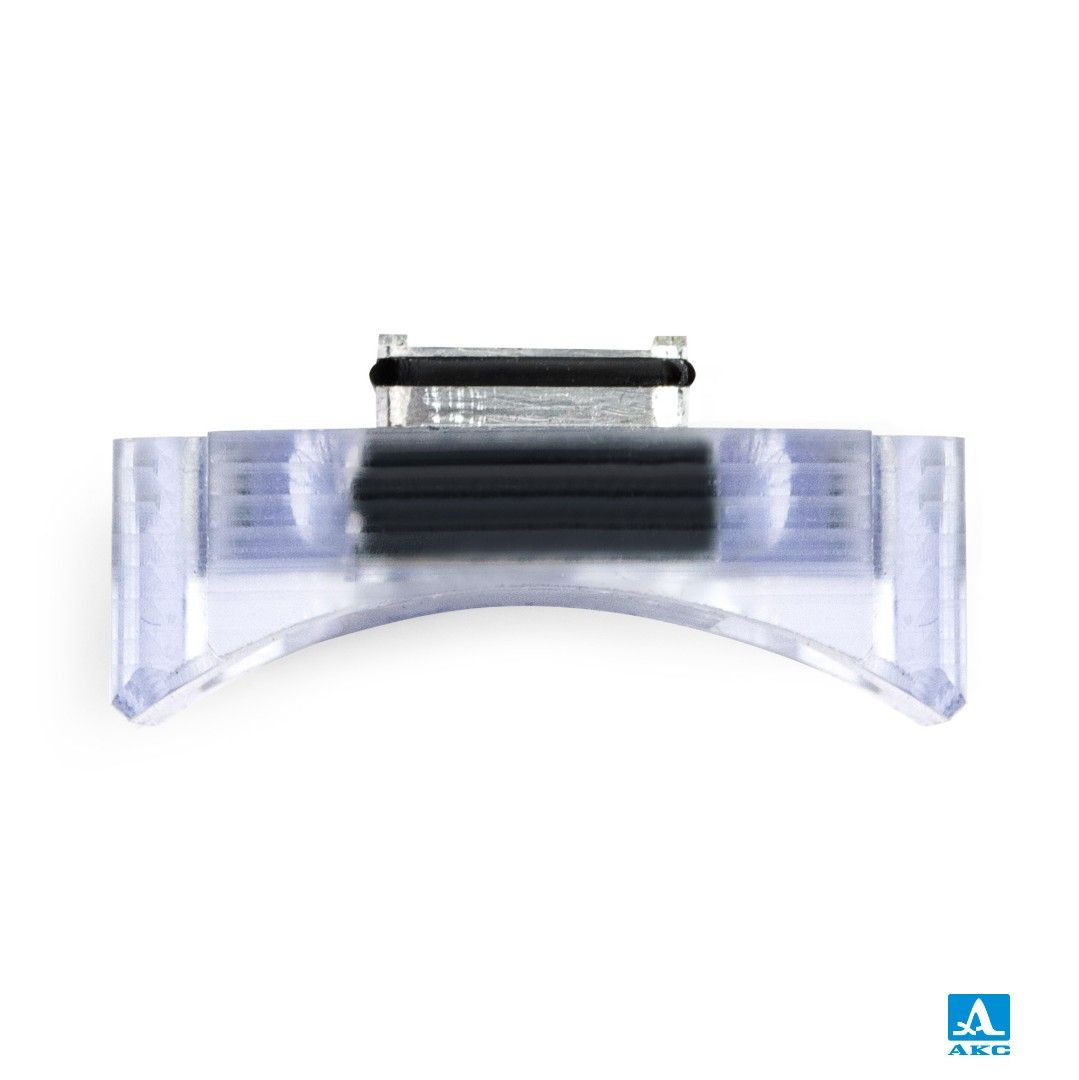

Существует возможность притирки сменного акустического модуля под различные диаметры труб.

Характеристики

Артикул 1175
Номинальная частота 4.0 МГц
Количество элементов 16 шт
Акустическая апертура 26 × 10 мм
Шаг пьезоэлементов 1.75 мм
Рабочий тип волн поперечные
Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С
    		•
  • -20…+45
  • 85%
    		•

    Размеры и вес

    Габаритные размеры 46.2 × 43 × 13 мм
    Масса не более 30 г

    Совместимое оборудование

    • Коммутатор М9100 для антенной решетки серии М91
    • Антенная решетка M9170 4.0V60R26X10CS
    • Антенная решетка M9171 4.0V0R26X10CL
    • MS150 TuScan - Мобильный сканер для механизированного УЗК
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor

    Подробнее
    Цена
    43 000 ₽

    Работаем с юрлицами по безналичному расчету. Цена на сайте не является публичной офертой.

    АКС М9180 сменный акустический модуль частотой 4,0 МГц для коммутатора М9100 (антенных решеток M9170 4.0V60R26X10CS и M9171 4.0V0R26X10CL) представляет из себя линейную эквидистантную решетку пьезоэлектрических элементов с наклонным излучением и приемом ультразвуковых сигналов. Соединяется с корпусом коммутатора посредством разъема.

    Отличительной особенностью данного модуля является наличие призмы, благодаря которой оператор может проводить механизированный ультразвуковой контроль сварных швов с увеличенной скоростью и стабильным акустическим контактом.
    Акустический модуль М9180 в сборе с коммутатором следует использовать в составе мобильного сканера MS150 TuScan для проведения механизированного УЗК стальных сварных соединений в диапазоне толщин от 8 до 50 мм. По мере истирания рабочей поверхности модуля допускается оперативное замена на новый путем отсоединения/соединения с коммутатором антенной решетки без дополнительных инструментов.
    Существует возможность притирки сменного акустического модуля под различные диаметры труб.

    Характеристики

    Артикул 1175
    Номинальная частота 4.0 МГц
    Количество элементов 16 шт
    Акустическая апертура 26 × 10 мм
    Шаг пьезоэлементов 1.75 мм
    Рабочий тип волн поперечные
    Условия эксплуатации
  • температура воздуха, ºC
  • относительная влажность воздуха при температуре +25 °С
    		•
  • -20…+45
  • 85%
    		•

    Размеры и вес

    Габаритные размеры 46.2 × 43 × 13 мм
    Масса не более 30 г

    Совместимое оборудование

    • Коммутатор М9100 для антенной решетки серии М91
    • Антенная решетка M9170 4.0V60R26X10CS
    • Антенная решетка M9171 4.0V0R26X10CL
    • MS150 TuScan - Мобильный сканер для механизированного УЗК
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo
    • Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
