R&S ZNB. Анализатор цепей векторный цифровой
- Артикул
- 29С000410
Описание

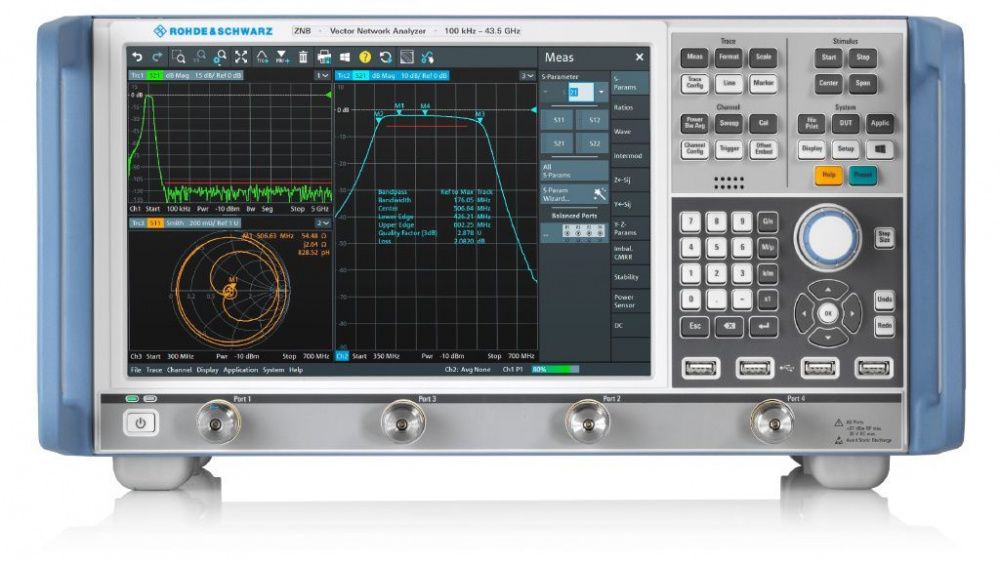

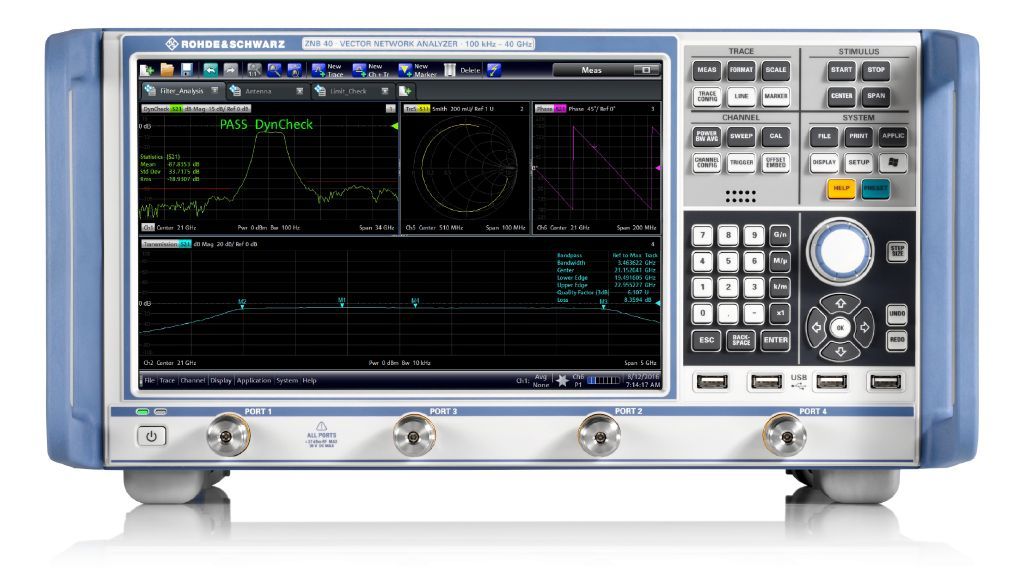

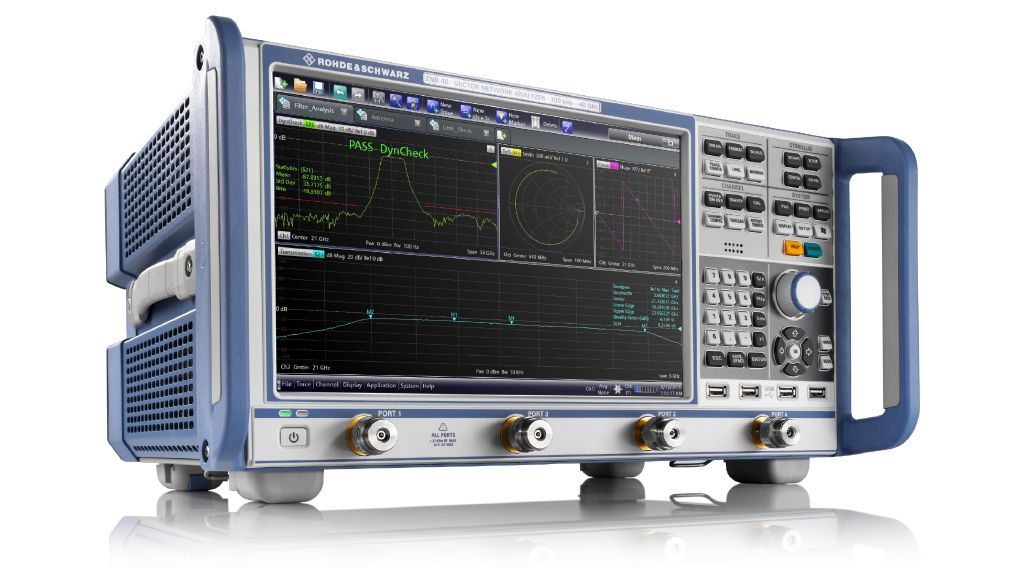

Rohde & Schwarz ZNB — векторный анализатор цепей с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/40/43,5 ГГц, предназначенный для испытаний систем мобильной радиосвязи, электронных приборов, устройств аэрокосмической и оборонной промышленности, а также для проектирования высокоскоростных печатных плат. Анализатор идеально подходит для разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры и кабели.
Особенности
- Диапазон частот от 9 кГц до 43,5 ГГц
- Два или четыре порта
- Широкий динамический диапазон до 140 дБ
- Малое время развертки — 4 мс для 401 точки
- Широкий диапазон развертки по мощности — 98 дБ

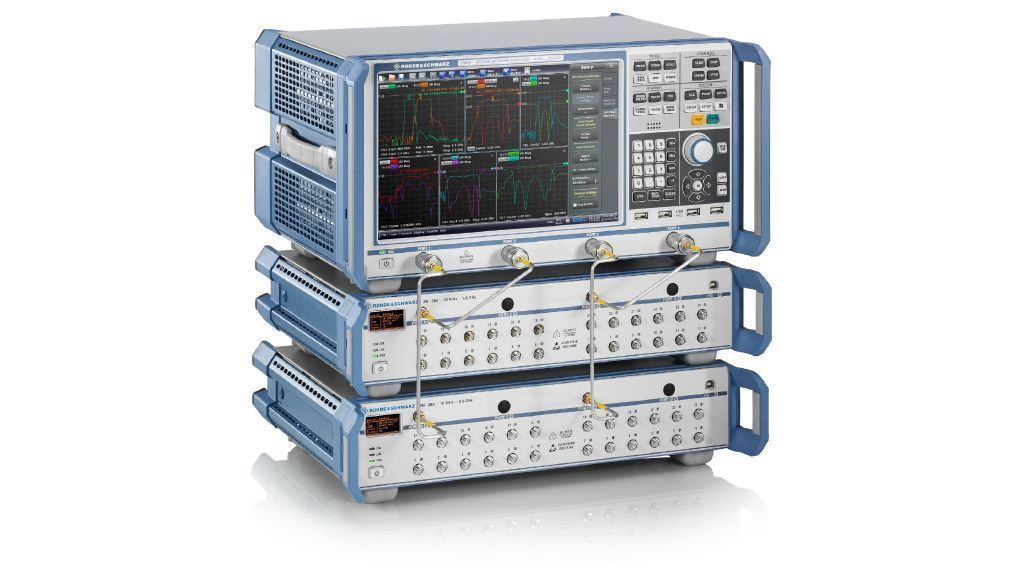

- Поддержка сложных многопортовых измерений до 48 портов
- Высокая скорость обработки и передачи данных
- Совместимость с коммутационными матрицами и модулями автоматической калибровки
Характеристики
| Артикул | R&S ZNB |
| Номенклатура | Векторный цифровой анализатор цепей |
| Диапазон частот | от 9 кГц до 43,5 ГГц |
| Количество портов | 2 или 4 |
| Динамический диапазон | До 140 дБ (с опцией ZNB8-B5x до 150 дБ) |
| Особенности | Многопортовые измерения, высокая скорость измерений, малое время развертки, поддержка автоматической калибровки |
| Назначение | Испытания ВЧ-компонентов, систем радиосвязи, проектирование высокоскоростных плат |
Комплектация
- Векторный анализатор цепей R&S ZNB
- Комплекты для механической калибровки и верификации

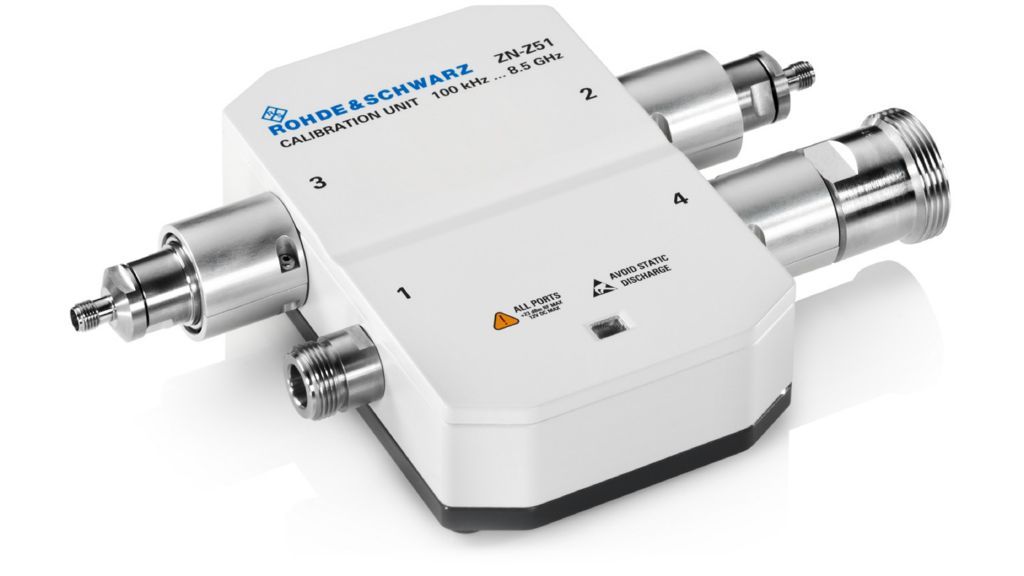

- Модули автоматической калибровки
- Измерительные кабели
- Динамометрические ключи
- Поддержка датчиков мощности R&S NRP
- Документация (руководство пользователя)
Технические данные
| Модели | Порты | Частота | Разъемы |
|---|---|---|---|
| R&S®ZNB4 / 1334.3330.22 | 2 | 4,5 ГГц | N-типа (розетка) |
| R&S®ZNB4 / 1334.3330.24 | 4 | 4,5 ГГц | N-типа (розетка) |
| R&S®ZNB8 / 1334.3330.42 | 2 | 8 ГГц | N-типа (розетка) |
| R&S®ZNB8 / 1334.3330.44 | 4 | 8 ГГц | N-типа (розетка) |
| R&S®ZNB20 / 1334.3330.62 | 2 | 20 ГГц | 3,5 мм (вилка) |
| R&S®ZNB20 / 1334.3330.64 | 4 | 20 ГГц | 3,5 мм (вилка) |
| R&S®ZNB26 / 1334.3330.63 | 2 | 26,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB26 / 1334.3330.65 | 4 | 26,5 ГГц | 2,92 мм (вилка) |
| &S®ZNB43 -New / 1334.3330.92 | 2 | 43,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.93 | 2 | 43,5 ГГц | 2,4 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.94 | 4 | 43,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.95 | 4 | 43,5 ГГц | 2,4 мм (вилка) |
Аппаратные опции
| Ступенчатые аттенюаторы приемников | |
|---|---|
| R&S®ZNB4-B31 / 1316.0185.02 | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B32 / 1316.0179.02 | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B33 / 1316.0262.02 | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B34 / 1316.0433.02 | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B31 / 1316.0191.02 | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B32 / 1316.0204.02 | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B33 / 1316.0162.02 | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B34 / 1316.0440.02 | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| Внутренние источники | |
| R&S®ZNB-B2 / 1317.7954.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB4/R&S®ZNB8. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB20-B2 / 1317.8980.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB20. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB26-B2 / 1350.5470.02 | Second Internal Generator for Four-Port R&S®ZNB26. Requires R&S®ZNB four-port model. |
| R&S®ZNB40-B2 / 1332.8129.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB40. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB43-B2 / 1334.4343.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB43. Требуется четырехпортовая модель R&S®ZNB. |
| Расширенный диапазон мощности | |
| R&S®ZNB4-B22 / 1316.0210.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B24 / 1316.0233.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B22 / 1316.0227.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB8. |
| R&S®ZNB8-B24 / 1316.0240.02 | Расширенный диапазон мощности для четырехпортового анализатора RS®ZNB8. |
| R&S®ZNB20-B22 / 1317.8950.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц. |
| R&S®ZNB20-B24 / 1317.8967.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц. |
| R&S®ZNB26-B22 / 1350.5457.02 | Extended power range for Two-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz. |
| R&S®ZNB26-B24 / 1350.5463.02 | Extended power range for Four-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz. |
| R&S®ZNB40-B22 / 1317.8973.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB40. Диапазон частот: от 100 кГц/10 МГц до 40 ГГц. |
| R&S®ZNB40-B24 / 1332.8112.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB420. Диапазон частот: от 100 кГц до 40 ГГц. |
| R&S®ZNB43-B22 / 1334.4320.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB43. Диапазон частот: от 100 кГц до 43,5 ГГц. |
| R&S®ZNB43-B24 / 1334.4337.02 | Extended power range for Four-Port R&S®ZNB43. Frequency range: 100 kHz to 43.5 GHz. |
| Расширенный динамический диапазон | |
| R&S®ZNB4-B52 / 1319.4975.02 | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B54 / 1319.4981.02 | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B52 / 1319.4998.02 | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B54 / 1319.5007.02 | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| Прочее | |
| R&S®ZNB-B1 / 1316.1700.02 | Тройник смещения для двухпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц. |
| R&S®ZNB-B1 / 1316.1700.04 | Тройник смещения для четырехпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц. |
| R&S®ZNB-B4 / 1316.1769.02 | Прецизионный опорный источник |
| R&S®ZNB-B10 / 1311.5995.02 | Интерфейс GPIB. Только для 1-го поколения ZNB (1311.6010.xx). |
| R&S®ZNB-B10 / 1311.5995.04 | GPIB Interface. Only for ZNB 2nd Generation (1334.3330.xx). |
| R&S®ZNB-B12 / 1319.5088.02 | Управление устройством. Требуется для прямого управления матрицами R&S®ZN-Z84. |
| R&S®ZN-B121 / 1323.9290.00 | Кабель для прямого управления. |
| R&S®ZN-B14 / 1316.2459.05 | Вход/выход обработчика (универсальный интерфейс). |

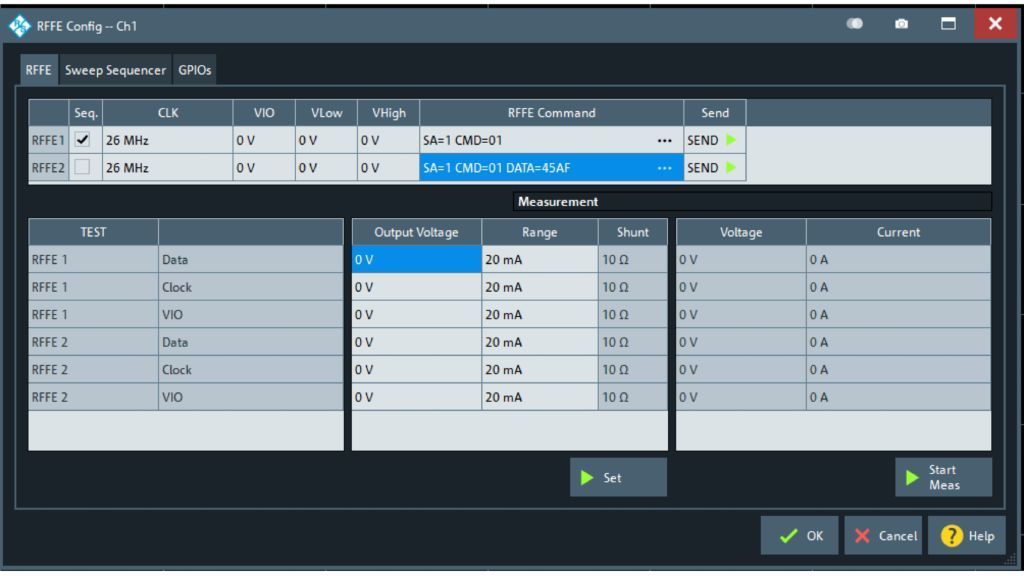

| R&S®ZN-B15 / 1323.9355.02 | GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx). |
| R&S®ZN-B15 / 1323.9355.03 | GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx). |
| R&S®ZNB-B81 / 1316.0004.02 | Входы постоянного тока. |
| R&S®ZNB40-B73 / 1338.1903.02 | Внутренний ограничитель электростатического разряда. Только для R&S® ZNB40 модель 1311.6010.72 |
| R&S®ZNB-B19 / 1323.9490.07 | Дополнительный 64-разрядный съемный жесткий диск. |
| R&S®ZNB-B19 / 1323.9490.10 | Дополнительный 64-разрядный съемный жесткий диск для LPW11. |
| R&S®ZNB-B19 / 1334.3860.02 | Дополнительный 64-разрядный съемный твердотельный диск (SSD) для LPW11. |
| R&S®ZNB-B19 / 1334.3860.03 | Дополнительный 64-разрядный съемный твердотельный диск (SSD) с Win10. Для второго поколения R&S®ZNB (1334.3330.xx). |
| R&S®ZNB40-U73 / 1338.1910.02 | Комплект для модернизации ограничителя электростатического разряда. Только для R&S®ZNB40 модель 1311.6010.72. |
| R&S®ZNB-U10 / 1334.4450.02 | Комплект для обновления с Win7 до Win10 для R&S®ZNB включает твердотельный диск (SSD) на 256 ГБ. |
| R&S®ZNB-U11 / 1332.8329.02 | Комплект для обновления от LPW10 до LPW11 для R&S®ZNB. Обновление ЦП, включая твердотельный диск (SSD) и операционную систему Win10. |
| R&S®ZNB-U64 / 1326.8066.64 | Комплект для обновления, 64-разрядный. |
| R&S®ZN-Z15 / 1325.5905.02 | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). Включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25. |
| R&S®ZN-Z15 / 1325.5905.03 | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). В т. ч. измерения напряжения и тока; включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25. |
| R&S®ZN-Z25 / 1334.3424.02 | Дополнительный интерфейсный кабель для GPIO-интерфейса входного ВЧ-каскада (R&S®ZN-Z15), включая переходники. |
| R&S®ZZA-KN5 / 1175.3040.00 | Держатель для 19-дюймовой стойки. |
| R&S®ZN-Z28 / 1326.6605.02 | Полужесткие кабели N (вилка) - 3,5 мм (вилка). Для подключения двух блоков R&S®ZN-Z84 (от 2 до 24 портов) к 4-портовому прибору R&S®ZNB4/8. |
Программные опции
| R&S®ZNB-K2 / 1316.0156.02 | Временная область (TDR) |
| R&S®ZNB-K20 / 1326.8072.02 | Расширенный анализ во временной области |
| R&S®ZNB-K3 / 1350.5057.02 | Расстояние до места повреждения |
| R&S®ZNB-K4 / 1316.2994.02 | Преобразование частоты |
| R&S®ZNB-K14 / 1317.8373.02 | Интермодуляционные измерения |
| R&S®ZNB-K17 / 1316.1881.02 | Полоса приемника 10 МГц |
| R&S®ZNB-K19 / 1317.8573.02 | Разрешение по частоте 1 мГц |
| R&S®ZNB-K210 / 1328.8592.02 | Простая компенсация цепей (EZD) на базе IEEE 370 для R&S®ZNB. |
| R&S®ZNB-K220 / 1328.8605.02 | Компенсация по месту (ISD) в соответствии с IEEE 370 для R&S®ZNB. |
| R&S®ZNB-K230 / 1328.8611.02 | Интеллектуальная компенсация измерительных плат (SFD) для R&S®ZNB. |
| R&S®ZNB-K231 / 1328.8628.02 | Определение характеристик печатной платы Delta-L 4.0 для R&S®ZNB. |
| R&S®ZNB-K50 / 3644.5977.02 | Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. Требуется ПО VNA tools от Швейцарского института метрологии (METAS) (бесплатная загрузка с сайта METAS). |
| R&S®ZNB-K50P / 1338.1810.02 | Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. Включая предустановленное ПО VNA tools от Швейцарского института метрологии (METAS). |
| R&S®ZNB-K980 / 1350.5305.02 | Программная опция HUMS. Опция Health and Utilization Monitoring Service (Служба мониторинга состояния и использования) для R&S®ZNB (лицензия на программное обеспечение). |
Прочие дополнения
| Динамометрические ключи R&S®ZN-ZTW | |
|---|---|
| R&S®ZN-ZTW / 1328.8534.10 | Динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.11 | Динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.12 | Динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.19 | Динамометрический ключ, 0,9 Нм |
| R&S®ZN-ZTW / 1328.8534.35 | Динамометрический ключ, 0,9 Нм |
| R&S®ZN-ZTW / 1328.8534.71 | Динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм |
| Аттенюаторы и ограничители | |
| R&S®DNF / 0272.4010.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 3 дБ, 2 Вт |
| R&S®DNF / 0272.4110.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 6 дБ, 2 Вт |
| R&S®DNF / 0272.4210.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 10 дБ, 1 Вт |
| R&S®DNF / 0272.4310.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 20 дБ, 1 Вт |
| R&S®RBU50 / 1073.8695.03 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.06 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.20 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.10 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.30 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.03 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.06 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.10 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.20 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RDL50 / 1035.1700.52 | Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ |
| R&S®RBU100 / 1073.8495.30 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®ZN-B13 / 1303.7840.02 | 50 Ом широкополосный ограничитель |
| Оконечные нагрузки и согласующие переходники | |
| R&S®RNA / 0272.4510.50 | Прецизионная оконечная нагрузка, 75 Ом 1 Вт, от 0 Гц до 3 ГГц, N (вилка) |
| R&S®RNB / 0272.4910.50 | Оконечная нагрузка, 50 Ом 1 Вт, от 0 Гц до 4 ГГц, N (вилка) |
| R&S®RAU / 0200.0019.55 | Оконечная УВЧ-нагрузка, 50 Ом От 0 Гц до 2 ГГц, 100 Вт, N (розетка) |
| R&S®RAD / 0289.8966.00 | Проходная оконечная нагрузка, 50 Ом 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка) |
| R&S®RAM / 0358.5414.02 | Согласующий переходник, 75 Ом, Г-образный двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция |
| R&S®RAD50 / 0844.9352.02 | Проходная оконечная нагрузка, 50 Ом 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка) |
| R&S®RAZ / 0358.5714.02 | Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц |
| R&S®RAZ / 0358.5714.03 | Переходник, 50/75 Ом, добавочный резистор 25 Ом От 0 Гц до 3.3 ГГц |
| Мосты, делители мощности и соединительные коробки | |
| R&S®RVZ / 0800.6612.52 | Делитель мощности, 2x50 Ом от 0 до 2,7 ГГц |
| R&S®ZV-Z1227 / 1307.0886.02 | 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц |
| R&S®ZV-Z1228 / 3626.4937.02 | 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц от 5 ГГц до 27 ГГц |
| Адаптеры | |
| R&S®ZV-Z1218 / 1314.5380.00 | Адаптер SMA с углом вилка/розетка От 0 Гц до 18 ГГц |
| R&S®ZV-1118 / 1314.5373.00 | Адаптер SMA с углом вилка/вилка От 0 Гц до 18 ГГц |
| R&S®WCA70 / 1324.5001.02 | Волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц |
| R&S®WCA75 / 3592.6727.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) |
| R&S®WCA75 / 3592.6733.02 | Волноводно-коаксиальный переходник, WR15 на 1 мм (розетка) |
| R&S®WCA75 / 3626.1044.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (розетка) От 50 ГГц до 75 ГГц |
| R&S®WCA75 / 3626.1044.03 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) От 50 ГГц до 75 ГГц |
| R&S®WCA90 / 3626.1050.02 | Волноводно-коаксиальный переходник, WR12 до 1 мм (розетка) От 60 ГГц до 90 ГГц |
| R&S®WCA110 / 3626.1067.02 | Волноводно-коаксиальный переходник, WR10 до 1 мм (розетка) От 75 ГГц до 110 ГГц |
| R&S®WCA90 / 3626.1050.03 | Волноводно-коаксиальный переходник, WR12 до 1 мм (вилка) От 60 ГГц до 90 ГГц |
| R&S®WCA110 / 3626.1067.03 | Волноводно-коаксиальный переходник, WR10 до 1 мм (вилка) От 75 ГГц до 110 ГГц |
Цена
по запросу
Rohde & Schwarz ZNB — векторный анализатор цепей с диапазонами частот от 9 кГц до 4,5/8,5 ГГц и от 100 кГц до 20/26,5/40/43,5 ГГц, предназначенный для испытаний систем мобильной радиосвязи, электронных приборов, устройств аэрокосмической и оборонной промышленности, а также для проектирования высокоскоростных печатных плат. Анализатор идеально подходит для разработки, производства и обслуживания ВЧ-компонентов, таких как усилители, смесители, фильтры и кабели.
Особенности
- Диапазон частот от 9 кГц до 43,5 ГГц
- Два или четыре порта
- Широкий динамический диапазон до 140 дБ
- Малое время развертки — 4 мс для 401 точки
- Широкий диапазон развертки по мощности — 98 дБ
- Поддержка сложных многопортовых измерений до 48 портов
- Высокая скорость обработки и передачи данных
- Совместимость с коммутационными матрицами и модулями автоматической калибровки
Характеристики
| Артикул | R&S ZNB |
| Номенклатура | Векторный цифровой анализатор цепей |
| Диапазон частот | от 9 кГц до 43,5 ГГц |
| Количество портов | 2 или 4 |
| Динамический диапазон | До 140 дБ (с опцией ZNB8-B5x до 150 дБ) |
| Особенности | Многопортовые измерения, высокая скорость измерений, малое время развертки, поддержка автоматической калибровки |
| Назначение | Испытания ВЧ-компонентов, систем радиосвязи, проектирование высокоскоростных плат |
Комплектация
- Векторный анализатор цепей R&S ZNB
- Комплекты для механической калибровки и верификации
- Модули автоматической калибровки
- Измерительные кабели
- Динамометрические ключи
- Поддержка датчиков мощности R&S NRP
- Документация (руководство пользователя)
Технические данные
| Модели | Порты | Частота | Разъемы |
|---|---|---|---|
| R&S®ZNB4 / 1334.3330.22 | 2 | 4,5 ГГц | N-типа (розетка) |
| R&S®ZNB4 / 1334.3330.24 | 4 | 4,5 ГГц | N-типа (розетка) |
| R&S®ZNB8 / 1334.3330.42 | 2 | 8 ГГц | N-типа (розетка) |
| R&S®ZNB8 / 1334.3330.44 | 4 | 8 ГГц | N-типа (розетка) |
| R&S®ZNB20 / 1334.3330.62 | 2 | 20 ГГц | 3,5 мм (вилка) |
| R&S®ZNB20 / 1334.3330.64 | 4 | 20 ГГц | 3,5 мм (вилка) |
| R&S®ZNB26 / 1334.3330.63 | 2 | 26,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB26 / 1334.3330.65 | 4 | 26,5 ГГц | 2,92 мм (вилка) |
| &S®ZNB43 -New / 1334.3330.92 | 2 | 43,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.93 | 2 | 43,5 ГГц | 2,4 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.94 | 4 | 43,5 ГГц | 2,92 мм (вилка) |
| R&S®ZNB43 -New / 1334.3330.95 | 4 | 43,5 ГГц | 2,4 мм (вилка) |
Аппаратные опции
| Ступенчатые аттенюаторы приемников | |
|---|---|
| R&S®ZNB4-B31 / 1316.0185.02 | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B32 / 1316.0179.02 | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B33 / 1316.0262.02 | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B34 / 1316.0433.02 | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B31 / 1316.0191.02 | Ступенчатый аттенюатор приемника, порт 1, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B32 / 1316.0204.02 | Ступенчатый аттенюатор приемника, порт 2, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B33 / 1316.0162.02 | Ступенчатый аттенюатор приемника, порт 3, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B34 / 1316.0440.02 | Ступенчатый аттенюатор приемника, порт 4, для R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| Внутренние источники | |
| R&S®ZNB-B2 / 1317.7954.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB4/R&S®ZNB8. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB20-B2 / 1317.8980.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB20. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB26-B2 / 1350.5470.02 | Second Internal Generator for Four-Port R&S®ZNB26. Requires R&S®ZNB four-port model. |
| R&S®ZNB40-B2 / 1332.8129.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB40. Требуется четырехпортовая модель R&S®ZNB. |
| R&S®ZNB43-B2 / 1334.4343.02 | Второй встроенный генератор для четырехпортового анализатора R&S®ZNB43. Требуется четырехпортовая модель R&S®ZNB. |
| Расширенный диапазон мощности | |
| R&S®ZNB4-B22 / 1316.0210.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B24 / 1316.0233.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B22 / 1316.0227.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB8. |
| R&S®ZNB8-B24 / 1316.0240.02 | Расширенный диапазон мощности для четырехпортового анализатора RS®ZNB8. |
| R&S®ZNB20-B22 / 1317.8950.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц. |
| R&S®ZNB20-B24 / 1317.8967.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB20. Диапазон частот: от 100 кГц до 20 ГГц. |
| R&S®ZNB26-B22 / 1350.5457.02 | Extended power range for Two-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz. |
| R&S®ZNB26-B24 / 1350.5463.02 | Extended power range for Four-Port R&S®ZNB26. Frequency range: 100 kHz to 26.5 GHz. |
| R&S®ZNB40-B22 / 1317.8973.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB40. Диапазон частот: от 100 кГц/10 МГц до 40 ГГц. |
| R&S®ZNB40-B24 / 1332.8112.02 | Расширенный диапазон мощности для четырехпортового анализатора R&S®ZNB420. Диапазон частот: от 100 кГц до 40 ГГц. |
| R&S®ZNB43-B22 / 1334.4320.02 | Расширенный диапазон мощности для двухпортового анализатора R&S®ZNB43. Диапазон частот: от 100 кГц до 43,5 ГГц. |
| R&S®ZNB43-B24 / 1334.4337.02 | Extended power range for Four-Port R&S®ZNB43. Frequency range: 100 kHz to 43.5 GHz. |
| Расширенный динамический диапазон | |
| R&S®ZNB4-B52 / 1319.4975.02 | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB4-B54 / 1319.4981.02 | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB4. Диапазон частот: от 9 кГц до 4,5 ГГц. |
| R&S®ZNB8-B52 / 1319.4998.02 | Расширенный динамический диапазон для двухпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| R&S®ZNB8-B54 / 1319.5007.02 | Расширенный динамический диапазон для четырехпортового прибора R&S®ZNB8. Диапазон частот: от 9 кГц до 8,5 ГГц. |
| Прочее | |
| R&S®ZNB-B1 / 1316.1700.02 | Тройник смещения для двухпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц. |
| R&S®ZNB-B1 / 1316.1700.04 | Тройник смещения для четырехпортового анализатора R&S®ZNB8. Диапазон частот: от 100 кГц до 4,5/8,5 ГГц. |
| R&S®ZNB-B4 / 1316.1769.02 | Прецизионный опорный источник |
| R&S®ZNB-B10 / 1311.5995.02 | Интерфейс GPIB. Только для 1-го поколения ZNB (1311.6010.xx). |
| R&S®ZNB-B10 / 1311.5995.04 | GPIB Interface. Only for ZNB 2nd Generation (1334.3330.xx). |
| R&S®ZNB-B12 / 1319.5088.02 | Управление устройством. Требуется для прямого управления матрицами R&S®ZN-Z84. |
| R&S®ZN-B121 / 1323.9290.00 | Кабель для прямого управления. |
| R&S®ZN-B14 / 1316.2459.05 | Вход/выход обработчика (универсальный интерфейс). |
| R&S®ZN-B15 / 1323.9355.02 | GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx). |
| R&S®ZN-B15 / 1323.9355.03 | GPIO-интерфейс входного ВЧ-каскада. Невозможно объединение с R&S®ZNB-B1 и ZNB 2-го поколения (1334.3330.xx). |
| R&S®ZNB-B81 / 1316.0004.02 | Входы постоянного тока. |
| R&S®ZNB40-B73 / 1338.1903.02 | Внутренний ограничитель электростатического разряда. Только для R&S® ZNB40 модель 1311.6010.72 |
| R&S®ZNB-B19 / 1323.9490.07 | Дополнительный 64-разрядный съемный жесткий диск. |
| R&S®ZNB-B19 / 1323.9490.10 | Дополнительный 64-разрядный съемный жесткий диск для LPW11. |
| R&S®ZNB-B19 / 1334.3860.02 | Дополнительный 64-разрядный съемный твердотельный диск (SSD) для LPW11. |
| R&S®ZNB-B19 / 1334.3860.03 | Дополнительный 64-разрядный съемный твердотельный диск (SSD) с Win10. Для второго поколения R&S®ZNB (1334.3330.xx). |
| R&S®ZNB40-U73 / 1338.1910.02 | Комплект для модернизации ограничителя электростатического разряда. Только для R&S®ZNB40 модель 1311.6010.72. |
| R&S®ZNB-U10 / 1334.4450.02 | Комплект для обновления с Win7 до Win10 для R&S®ZNB включает твердотельный диск (SSD) на 256 ГБ. |
| R&S®ZNB-U11 / 1332.8329.02 | Комплект для обновления от LPW10 до LPW11 для R&S®ZNB. Обновление ЦП, включая твердотельный диск (SSD) и операционную систему Win10. |
| R&S®ZNB-U64 / 1326.8066.64 | Комплект для обновления, 64-разрядный. |
| R&S®ZN-Z15 / 1325.5905.02 | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). Включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25. |
| R&S®ZN-Z15 / 1325.5905.03 | Внешний GPIO-интерфейс входного ВЧ-каскада (MIPI). В т. ч. измерения напряжения и тока; включает один набор переходников для интерфейсных кабелей R&S®ZN-Z25. |
| R&S®ZN-Z25 / 1334.3424.02 | Дополнительный интерфейсный кабель для GPIO-интерфейса входного ВЧ-каскада (R&S®ZN-Z15), включая переходники. |
| R&S®ZZA-KN5 / 1175.3040.00 | Держатель для 19-дюймовой стойки. |
| R&S®ZN-Z28 / 1326.6605.02 | Полужесткие кабели N (вилка) - 3,5 мм (вилка). Для подключения двух блоков R&S®ZN-Z84 (от 2 до 24 портов) к 4-портовому прибору R&S®ZNB4/8. |
Программные опции
| R&S®ZNB-K2 / 1316.0156.02 | Временная область (TDR) |
| R&S®ZNB-K20 / 1326.8072.02 | Расширенный анализ во временной области |
| R&S®ZNB-K3 / 1350.5057.02 | Расстояние до места повреждения |
| R&S®ZNB-K4 / 1316.2994.02 | Преобразование частоты |
| R&S®ZNB-K14 / 1317.8373.02 | Интермодуляционные измерения |
| R&S®ZNB-K17 / 1316.1881.02 | Полоса приемника 10 МГц |
| R&S®ZNB-K19 / 1317.8573.02 | Разрешение по частоте 1 мГц |
| R&S®ZNB-K210 / 1328.8592.02 | Простая компенсация цепей (EZD) на базе IEEE 370 для R&S®ZNB. |
| R&S®ZNB-K220 / 1328.8605.02 | Компенсация по месту (ISD) в соответствии с IEEE 370 для R&S®ZNB. |
| R&S®ZNB-K230 / 1328.8611.02 | Интеллектуальная компенсация измерительных плат (SFD) для R&S®ZNB. |
| R&S®ZNB-K231 / 1328.8628.02 | Определение характеристик печатной платы Delta-L 4.0 для R&S®ZNB. |
| R&S®ZNB-K50 / 3644.5977.02 | Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. Требуется ПО VNA tools от Швейцарского института метрологии (METAS) (бесплатная загрузка с сайта METAS). |
| R&S®ZNB-K50P / 1338.1810.02 | Анализ погрешностей измерений в реальном масштабе времени для R&S®ZNB. Включая предустановленное ПО VNA tools от Швейцарского института метрологии (METAS). |
| R&S®ZNB-K980 / 1350.5305.02 | Программная опция HUMS. Опция Health and Utilization Monitoring Service (Служба мониторинга состояния и использования) для R&S®ZNB (лицензия на программное обеспечение). |
Прочие дополнения
| Динамометрические ключи R&S®ZN-ZTW | |
|---|---|
| R&S®ZN-ZTW / 1328.8534.10 | Динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.11 | Динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.12 | Динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм |
| R&S®ZN-ZTW / 1328.8534.19 | Динамометрический ключ, 0,9 Нм |
| R&S®ZN-ZTW / 1328.8534.35 | Динамометрический ключ, 0,9 Нм |
| R&S®ZN-ZTW / 1328.8534.71 | Динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм |
| Аттенюаторы и ограничители | |
| R&S®DNF / 0272.4010.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 3 дБ, 2 Вт |
| R&S®DNF / 0272.4110.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 6 дБ, 2 Вт |
| R&S®DNF / 0272.4210.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 10 дБ, 1 Вт |
| R&S®DNF / 0272.4310.50 | Аттенюатор От 0 Гц до 12,4 ГГц, вилка/розетка 20 дБ, 1 Вт |
| R&S®RBU50 / 1073.8695.03 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.06 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.20 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.10 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU50 / 1073.8695.30 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.03 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.06 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.10 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.20 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RDL50 / 1035.1700.52 | Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ |
| R&S®RBU100 / 1073.8495.30 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®ZN-B13 / 1303.7840.02 | 50 Ом широкополосный ограничитель |
| Оконечные нагрузки и согласующие переходники | |
| R&S®RNA / 0272.4510.50 | Прецизионная оконечная нагрузка, 75 Ом 1 Вт, от 0 Гц до 3 ГГц, N (вилка) |
| R&S®RNB / 0272.4910.50 | Оконечная нагрузка, 50 Ом 1 Вт, от 0 Гц до 4 ГГц, N (вилка) |
| R&S®RAU / 0200.0019.55 | Оконечная УВЧ-нагрузка, 50 Ом От 0 Гц до 2 ГГц, 100 Вт, N (розетка) |
| R&S®RAD / 0289.8966.00 | Проходная оконечная нагрузка, 50 Ом 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка) |
| R&S®RAM / 0358.5414.02 | Согласующий переходник, 75 Ом, Г-образный двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция |
| R&S®RAD50 / 0844.9352.02 | Проходная оконечная нагрузка, 50 Ом 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка) |
| R&S®RAZ / 0358.5714.02 | Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц |
| R&S®RAZ / 0358.5714.03 | Переходник, 50/75 Ом, добавочный резистор 25 Ом От 0 Гц до 3.3 ГГц |
| Мосты, делители мощности и соединительные коробки | |
| R&S®RVZ / 0800.6612.52 | Делитель мощности, 2x50 Ом от 0 до 2,7 ГГц |
| R&S®ZV-Z1227 / 1307.0886.02 | 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц |
| R&S®ZV-Z1228 / 3626.4937.02 | 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц от 5 ГГц до 27 ГГц |
| Адаптеры | |
| R&S®ZV-Z1218 / 1314.5380.00 | Адаптер SMA с углом вилка/розетка От 0 Гц до 18 ГГц |
| R&S®ZV-1118 / 1314.5373.00 | Адаптер SMA с углом вилка/вилка От 0 Гц до 18 ГГц |
| R&S®WCA70 / 1324.5001.02 | Волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц |
| R&S®WCA75 / 3592.6727.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) |
| R&S®WCA75 / 3592.6733.02 | Волноводно-коаксиальный переходник, WR15 на 1 мм (розетка) |
| R&S®WCA75 / 3626.1044.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (розетка) От 50 ГГц до 75 ГГц |
| R&S®WCA75 / 3626.1044.03 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) От 50 ГГц до 75 ГГц |
| R&S®WCA90 / 3626.1050.02 | Волноводно-коаксиальный переходник, WR12 до 1 мм (розетка) От 60 ГГц до 90 ГГц |
| R&S®WCA110 / 3626.1067.02 | Волноводно-коаксиальный переходник, WR10 до 1 мм (розетка) От 75 ГГц до 110 ГГц |
| R&S®WCA90 / 3626.1050.03 | Волноводно-коаксиальный переходник, WR12 до 1 мм (вилка) От 60 ГГц до 90 ГГц |
| R&S®WCA110 / 3626.1067.03 | Волноводно-коаксиальный переходник, WR10 до 1 мм (вилка) От 75 ГГц до 110 ГГц |
Характеристики
- Артикул
- 29С000410
Найдем решение любого вопроса
Мы всегда готовы помочь в подборе нужных товаров
Xytronic LF-1700 (100 Вт). Паяльная станция
- Бренд
- Xytronic
- Напряжение, В
- 32
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Weller WXD 2020 (200–255 Вт). Двухканальная паяльная станция
- Бренд
- Weller
- Напряжение, В
- 220
- Мощность, Вт
- 255
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- USB-интерфейс
Hakko FX-888DX. Паяльная станция
- Бренд
- Hakko
- Напряжение, В
- 26
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Ersa i-CON2V0C MK2 / 0IC2205V0C (80 Вт). Двухканальная паяльная станция антистатическая с интерфейсом
- Бренд
- Ersa
- Напряжение, В
- 230
- Мощность, Вт
- 80
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- Дымоуловитель
Quick 202D ESD (90 Вт). Индукционная паяльная станция
- Мощность, Вт
- 90
- Количество каналов
- 1
- Популярный товар
- Да
- Дополнительные возможности
- Бессвинцовая пайка
Rigol DHO4804 (800 МГц). Осциллограф цифровой высокого разрешения 4-канальный
- Бренд
- Rigol
- Тип
- Цифровой
- Частота дискретизации
- 4
- Полоса пропускания, МГц
- 800
- Количество каналов
- 4
- Популярный товар
- Да
FumeClear FC-1001A-75. Дымоуловитель с дымоприемником 75 мм
- Бренд
- FumeClear
- Напряжение, В
- 220
- Популярный товар
- Да
- Мощность
- до 210 Вт
- Уровень шума, до
- 55 дБ
Подпишитесь на рассылку и будьте в курсе лучших предложений
Удалить аккаунт
Все Ваши данные будут удалены. Вы не сможете посмотреть заказы и воспользоваться возможностями личного кабинета. Продолжить?
Отмена заказа
Вы уверены, что хотите отменить заказ?
