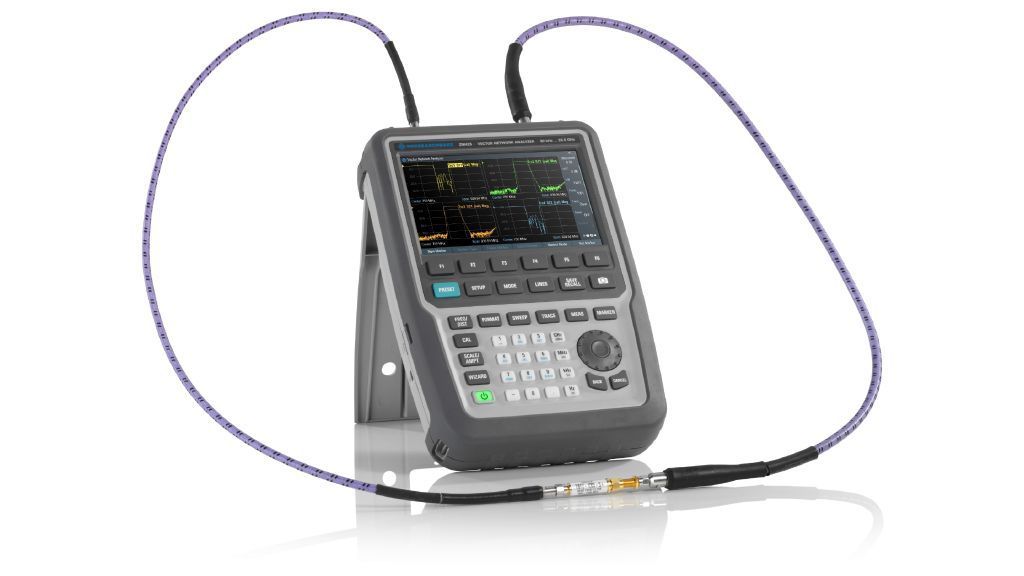

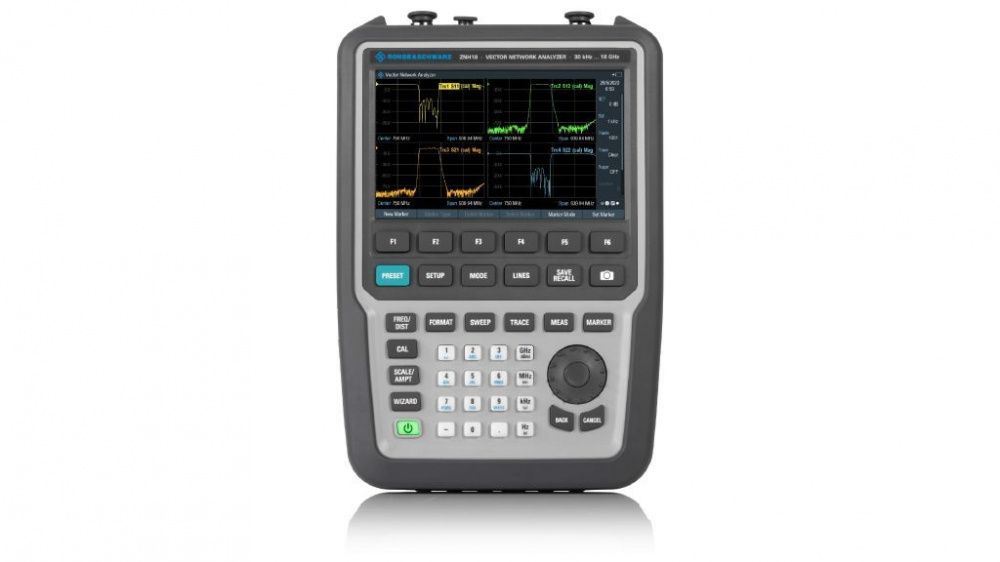

R&S ZNH. Анализатор цепей векторный портативный цифровой
- Артикул
- 29С000414
Описание

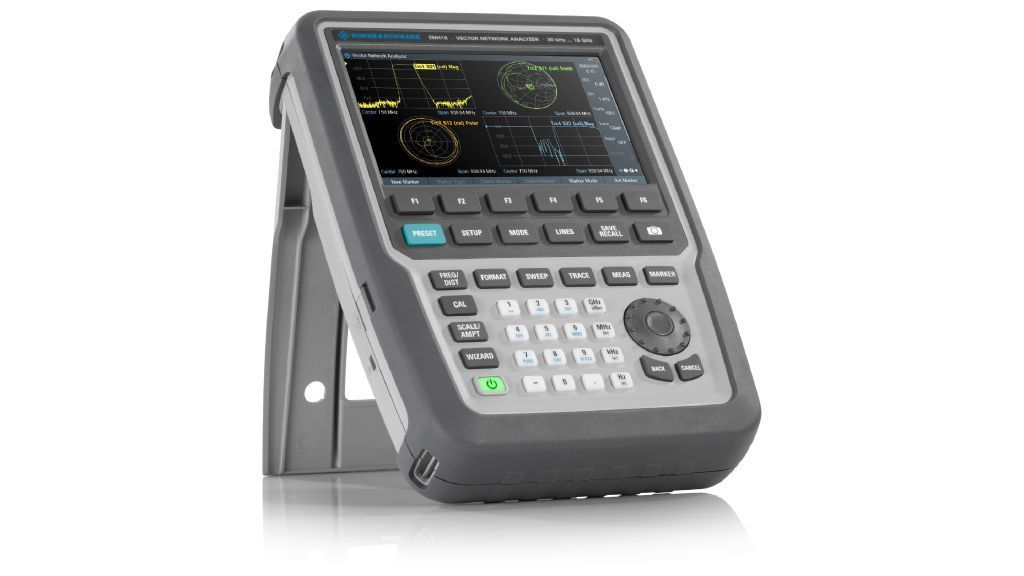

R&S®ZNH — полноценный двухпортовый портативный векторный анализатор цепей, который обеспечивает выполнение однопортовых измерений кабелей и антенн, а также полных двухпортовых измерений S-параметров. Сенсорный интерфейс прост в использовании, а меню обзора конфигурации делает подготовку к измерениям более эффективной. Несмотря на свои компактные размеры, анализатор R&S®ZNH совершенен в каждой детали и обладает превосходными рабочими характеристиками, предоставляя все необходимые функции.
Ключевые факты
- Диапазон частот от 30 кГц до 4/8/18/26,5 ГГц
- Однопортовые измерения кабелей и антенн в базовой комплектации
- Измерение S-параметров (S11, S12, S21, S22) в базовой комплектации
- Динамический диапазон 100 дБ (тип.) для измерений развязки фильтров и антенн
- Антибликовый дисплей, компактные размеры, защищенный корпус (IP51)

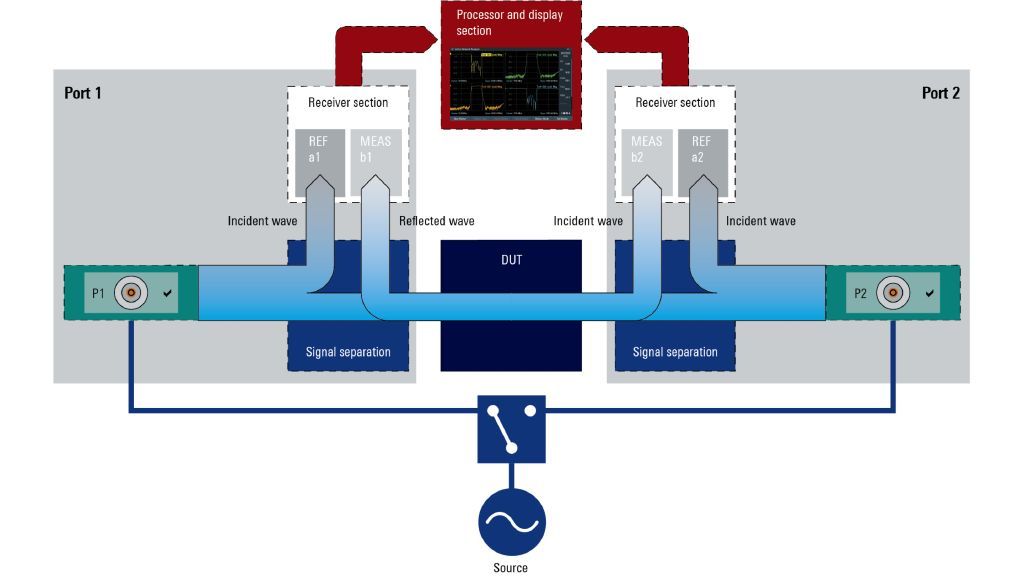

Архитектура с четырьмя приемниками
Сложная ВЧ-архитектура обеспечивает доступ к новейшим типам калибровки. Архитектура с четырьмя приемниками содержит специализированные эталонные приемники и измерительные приемники на портах 1 и 2. Благодаря этому анализатор R&S®ZNH поддерживает дополнительные типы калибровки, такие как калибровка UOSM (неизвестная перемычка, ХХ, КЗ и согласованная нагрузка). Данный вид калибровки полезен для ИУ с разными типами входных или выходных разъемов.
Выдающиеся ВЧ-характеристики в компактных размерах
Портативность и компактность R&S®ZNH делают его идеальным инструментом для измерений в полевых условиях.
Анализатор R&S®ZNH также обеспечивает превосходные рабочие характеристики за счет следующих функций:
- Широкий диапазон частот от 30 кГц до 4/8/18/26,5 ГГц для поддержки широкого спектра приложений
- Высокий динамический диапазон до 100 дБ (тип.) для измерения больших колебаний уровня
- Высокая точность благодаря низкой амплитуде шума (СКЗ) от 0,0015 дБ до 0,0040 дБ (тип.) и низкому уровню фазового шума (СКЗ) от 0,02° до 0,04° (тип.)
- Встроенный ступенчатый аттенюатор приемника на обоих портах, который регулируется с шагом 5 дБ в диапазоне от 0 до 15 дБ
Прост в использовании
Мультисенсорный экран обеспечивает стандартную функцию масштабирования пальцами, доступную на смартфонах. Анализатор R&S®ZNH поддерживает стандартные жесты управления телефоном, что помогает пользователям освоится с управлением. Даже если у операторов нет непосредственного доступа к прибору, для бесперебойной работы можно использовать бесплатные приложения для дистанционного управления на ПК, Android и iOS. Более того, мастер измерений позволяет дополнительно упростить измерения за счет использования автоматических тестовых последовательностей, ускоряя процесс тестирования и снижая вероятность ошибки, связанной с человеческим фактором.
Простая настройка
Анализатор R&S®ZNH оснащен как клавишами, так и поворотной ручкой, а также содержит элементы управления на сенсорном экране. Клавиши большие и хорошо разнесены, что позволяет легко работать с прибором в перчатках.
Емкостной сенсорный экран предлагает новые возможности взаимодействия с пользователем:
- Непосредственное взаимодействие с элементами на экране
- Быстрый доступ к меню
- Изменение частоты и полосы обзора
- Добавление/перемещение/удаление маркеров
- И многое другое
Меню обзора конфигурации сокращает количество шагов, необходимых для настройки параметров измерения, обеспечивая быструю настройку.
Полный набор стандартных функций и простой заказ опций
Базовый блок R&S®ZNH выполняет следующие функции:
- Измерение расстояния до места повреждения
- Однопортовое измерение потерь в кабеле
- Измерение характеристик отражения
- Измерение потерь при распространении сигнала
- Четыре S-параметра (S11, S12, S21, S22)
Если возникает необходимость в дополнительных функциях, их легко заказать. Все опции можно заказать прямо и независимо от других, что означает отсутствие скрытых затрат и путаницы при заказе.
Доступные модели
| Модели | Порты | Частота | Разъемы |
|---|---|---|---|
| R&S®ZNH4 / 1321.1611.04 | 2 | 4 ГГц | N-типа |
| R&S®ZNH8 / 1321.1611.08 | 2 | 8 ГГц | N-типа |
| R&S®ZNH18 / 1321.1611.18 | 2 | 18 ГГц | N-типа |
| R&S®ZNH26 / 1321.1611.26 | 2 | 26,5 ГГц | PC 3,5 мм |
Программные опции

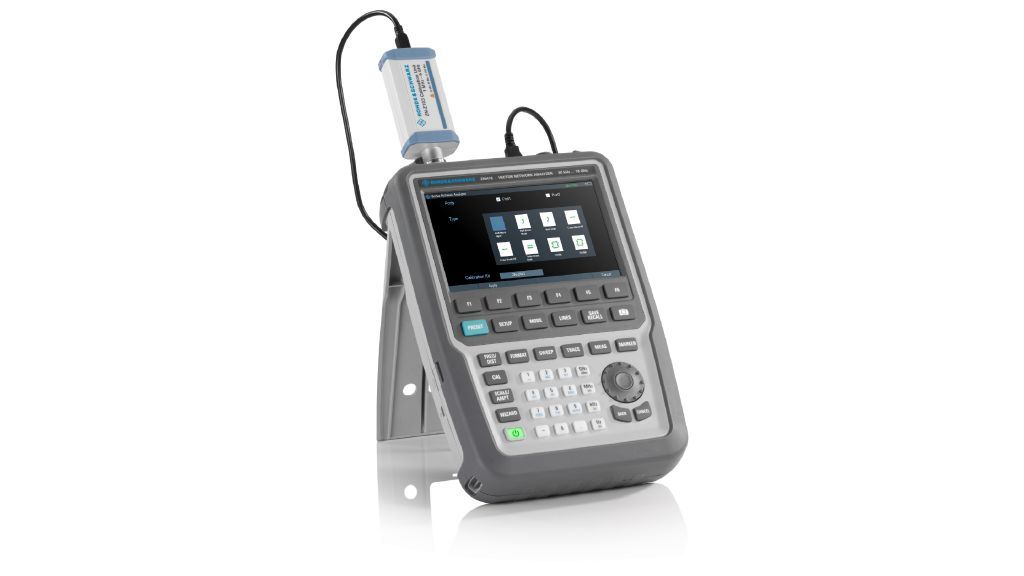

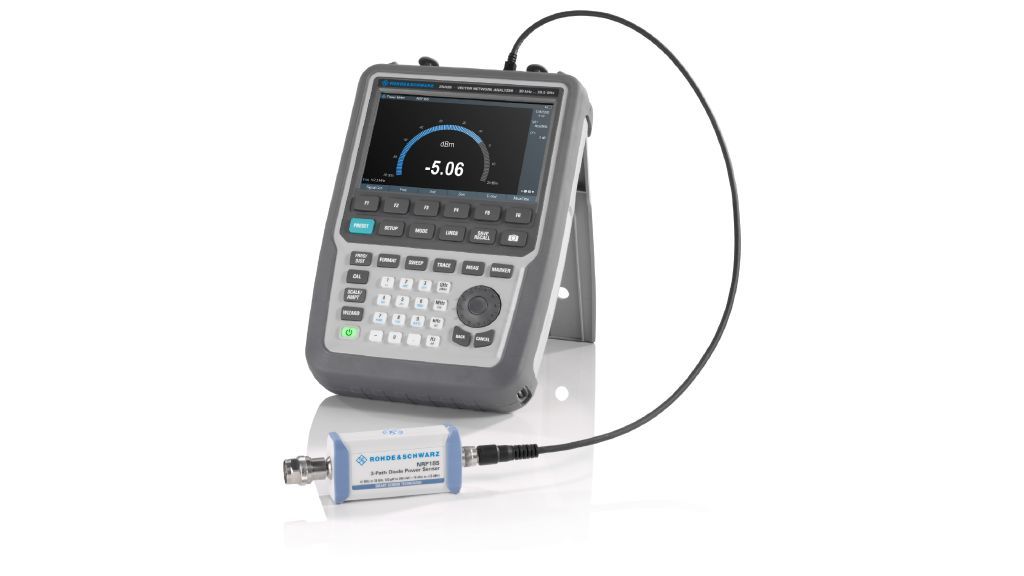

| R&S®ZNH-K9 / 1334.6800.02 | Поддержка датчиков мощности |
| R&S®ZNH-K10 / 1334.6846.02 | Источник изменяемого напряжения смещения постоянного тока |
| R&S®ZNH-K29 / 1334.6823.02 | Импульсные измерения с помощью датчика мощности |
| R&S®ZNH-K45 / 1334.6852.02 | Векторный вольтметр |
| R&S®ZNH-K47 / 1334.6875.02 | S-параметры в смешанном режиме |
| R&S®ZNH-K66 / 1334.6869.02 | Отношения волновых величин |
| R&S®ZNH-K68 / 1334.6881.02 | Анализ во временной области |
| R&S®ZNH-K69 / 1334.6830.02 | Измерение параметров датчика мощности в зависимости от частоты |
Принадлежности
| Комплекты для калибровки | |
|---|---|
| R&S®ZCAN / 0800.8515.52 | Комплект для калибровки, от 0 до 3 ГГц, N-типа, 50 Ом |
| R&S®ZCAN / 0800.8515.72 | Комплект для калибровки, от 0 до 3 ГГц, N-типа, 75 Ом |
| R&S®FSH-Z28 / 1300.7810.03 | Комбинированный калибровочный стандарт с ХХ/КЗ/50-омной нагрузкой, для калибровки измерения КСВН и расстояния до места повреждения (DTF) От 0 до 8 ГГц для R&S. |
| R&S®FSH-Z29 / 1300.7510.03 | Комбинированный калибровочный стандарт с ХХ/КЗ/50-омной нагрузкой, для калибровки измерения КСВН и расстояния до места повреждения (DTF) От 0 до 3,6 ГГц для R&S®FSH4/R&S®FSH8. |

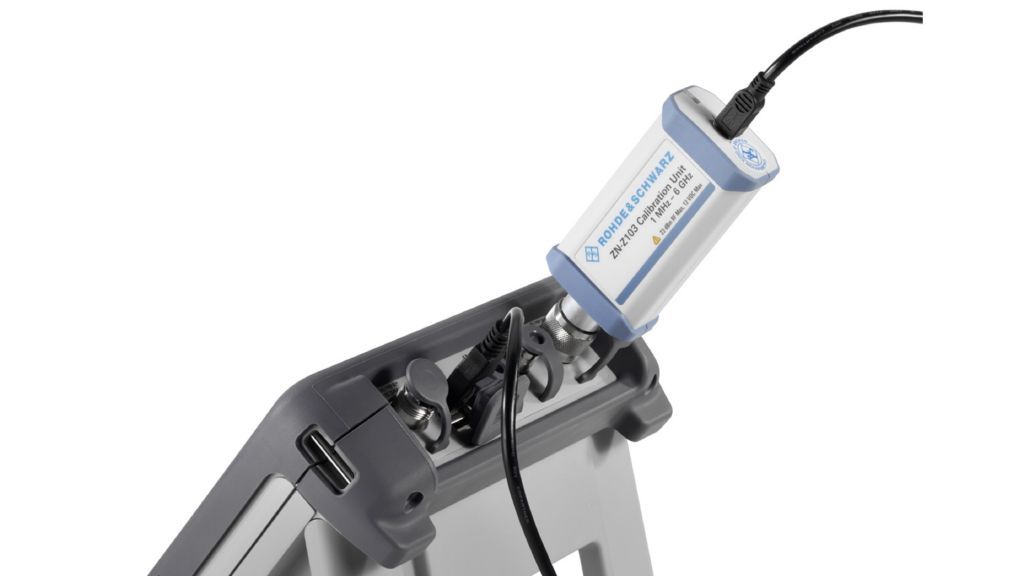

| Модули калибровки | |
| R&S®ZN-Z103 / 1321.1828.02 | Модуль калибровки, однопортовый, N (розетка), от 2 МГц до 4 ГГц |
| R&S®ZN-Z103 / 1321.1828.12 | Модуль калибровки, однопортовый, N (розетка), от 1 МГц до 6 ГГц |
| R&S®ZN-Z170 / 1328.8163.02 | Комплект для калибровки, 50 Ом, N-типа (вилка), от 0 Гц до 18 ГГц |
| R&S®ZN-Z170 / 1328.8163.03 | Комплект для калибровки, 50 Ом, N-типа (розетка), от 0 Гц до 18 ГГц |
| R&S®ZN-Z135 / 1328.8157.02 | Комплект для калибровки, 50 Ом, 3,5 мм (вилка), от 0 Гц до 26,5 ГГц |
| R&S®ZN-Z135 / 1328.8157.03 | Комплект для калибровки, 50 Ом, 3,5 мм (вилка), от 0 Гц до 26,5 ГГц |
| Измерительные кабели | |
| R&S®ZV-Z93 / 1301.7595.25 | Кабель для измерительных портов, от 0 до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длиной 635 мм |
| R&S®ZV-Z93 / 1301.7595.38 | Кабель для измерительных портов, от 0 до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длиной 965 мм |
| R&S®ZV-Z95 / 1301.7608.25 | Кабель для измерительных портов, от 0 до 40 ГГц, 2,92 мм (розетка) – 2,92 мм (вилка), длиной 635 мм |
| R&S®ZV-Z95 / 1301.7608.38 | Кабель для измерительных портов, от 0 до 40 ГГц, 2,92 мм (розетка) – 2,92 мм (вилка), длиной 965 мм |
| R&S®ZV-Z191 / 1306.4507.24 | Кабель для измерительных портов, от 0 Гц до 18 ГГц, N (вилка) — N (вилка), длиной 610 мм |
| R&S®ZV-Z191 / 1306.4507.36 | Кабель для измерительных портов, от 0 Гц до 18 ГГц, N (вилка) — N (вилка), длиной 914 мм |
| R&S®ZV-Z192 / 1306.4513.24 | Кабель для измерительных портов, от 0 Гц до 18 ГГц, N (вилка) — 3,5 мм (вилка), длиной 610 мм |
| R&S®ZV-Z192 / 1306.4513.36 | Кабель для измерительных портов, от 0 Гц до 18 ГГц, N (вилка) — 3,5 мм (вилка), длиной 914 мм |
| R&S®ZV-Z193 / 1306.4520.24 | Кабель для измерительных портов, от 0 до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длиной 610 мм |
| R&S®ZV-Z193 / 1306.4520.36 | Кабель для измерительных портов, от 0 до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длиной 914 мм |
| R&S®ZV-Z193 / 1306.4520.60 | Кабель для измерительных портов, от 0 до 26,5 ГГц, 3,5 мм (розетка) – 3,5 мм (вилка), длиной 1524 мм |
| R&S®ZV-Z195 / 1306.4536.24 | Кабель для измерительных портов, от 0 до 40 ГГц, 2,92 мм (розетка) – 2,92 мм (вилка), длиной 610 мм |
| R&S®ZV-Z195 / 1306.4536.36 | Кабель для измерительных портов, от 0 до 40 ГГц, 2,92 мм (розетка) - 2,92 мм (вилка), длиной 914 мм |
| Рекомендуемые дополнения | |
| R&S®FSH-Z320 / 1309.6600.00 | Армированный ВЧ-кабель (длиной 1 м), от 0 до 8 ГГц, разъемы N-типа вилка/розетка для опции R&S®FSH-K41 |
| R&S®FSH-Z321 / 1309.6617.00 | Армированный ВЧ-кабель (длиной 3 м), от 0 до 8 ГГц, разъемы N-типа вилка/розетка для опции R&S®FSH-K41 |
| R&S®RDL50 / 1035.1700.52 | Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ |
| R&S®RBU100 / 1073.8495.20 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®RBU100 / 1073.8495.30 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц |
| R&S®HA-Z340 / 1321.1392.02 | GPS-приемник для R&S®Spectrum Rider |
| R&S®RAM / 0358.5414.02 | Согласующий переходник, 75 Ом, Г-образный двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция |
| R&S®RAZ / 0358.5714.02 | Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц |
| R&S®FSH-Z38 / 1300.7740.02 | Согласующий переходник 50/75 Ом, Г-образный, с N на BNC двунаправленный, от 0 до 1 ГГц, соединители розетка BNC / вилка N-типа, нагрузочная способность 1 Вт |
| R&S®Adapter BNC N / 0118.2812.00 | Адаптер N - BNC (вилка N-типа - розетка BNC) |
| R&S®Adapter N / 0092.6581.00 | Адаптер N-типа (вилка N-типа - вилка N-типа) |
| R&S®Adapter SMA N / 4012.5837.00 | Адаптер N-типа (вилка N-типа - гнездо SMA) |
| R&S®Adapter N1 6 F / 3530.6646.00 | Адаптер N-типа (вилка N-типа - гнездо 7/16) |
| R&S®Adapter N 16 M / 3530.6630.00 | Адаптер N-типа (вилка N-типа - вилка 7/16) |
| R&S®Adapter N FME F / 4048.9790.00 | Адаптер N-типа (вилка N-типа - гнездо FME) |
| R&S®Adapter BNC M / 0017.6742.00 | Адаптер N - BNC (вилка N-типа - розетка типа «банан») |
| R&S®HA-Z303 / 1321.1328.02 | External battery charger. Charges batteries outside of the instrument. |
| R&S®HA-Z306 / 1321.1334.02 | Аккумуляторная батарея. Литий-ионный аккумулятор с индикатором разрядки, 6,4 А•ч. |
| R&S®HA-Z301 / 1321.1386.02 | Резервный источник питания с сетевой вилкой для ЕС, Великобритании, США, Австралии, Китая. |
| R&S®HA-Z302 / 1321.1340.02 | Vehicle adapter. Powers the instrument and the R&S®HA-Z303 external battery charger. |
| R&S®HA-Z322 / 1321.1370.02 | Кобура для переноски. |
| R&S®HA-Z322 / 1321.1370.03 | Водозащитная кобура для переноски. |
| R&S®HA-Z220 / 1309.6175.00 | Сумка для переноски |
| R&S®HA-Z321 / 1321.1357.02 | Прочный транспортный кейс для R&S®Spectrum Rider. |
| R&S®RTH-Z4 / 1326.2774.02 | Жесткий защитный транспортный кейс. Габариты: 455 мм x 368 мм x 166 мм. Масса: 2,5 кг. |
| R&S®HA-Z211 / 1309.6169.00 | Запасной USB-кабель. |
| R&S®HA-Z210 / 1309.6152.00 | Spare LAN cable. |
| Датчики мощности | |
| R&S®FSH-Z14 / 1120.6001.02 | Направленный датчик мощности от 25 МГц до 1 ГГц. |
| R&S®FSH-Z44 / 1165.2305.02 | Направленный датчик мощности от 200 МГц до 4 ГГц. |
| R&S®NRP-Z211 / 1417.0409.02 | 2-канальные диодные датчики мощности. Универсальный датчик мощности, от 10 МГц до 8 ГГц, 100 мВт, 2-канальный. |
| R&S®NRP-Z221 / 1417.0309.02 | 2-канальные диодные датчики мощности. Универсальный датчик мощности, от 10 МГц до 18 ГГц, 100 мВт, 2-канальный. |
| R&S®NRP8S / 1419.0006.02 | 3-канальный диодный датчик мощности. Для использования с интерфейсом USB; диапазон измерений: от 100 пВт до 200 мВт; диапазон частот: от 10 МГц до 8 ГГц; разъем N-типа (вилка). |
| R&S®NRP18S / 1419.0029.02 | 3-канальный диодный датчик мощности. С интерфейсом USB. |
| R&S®NRP33S / 1419.0064.02 | 3-канальный диодный датчик мощности. С интерфейсом USB. |
| R&S®NRP40S / 1419.0041.02 | 3-канальный диодный датчик мощности. С интерфейсом USB. |
| R&S®NRP50S / 1419.0087.02 | 3-канальный диодный датчик мощности. С интерфейсом USB. |
| R&S®NRP18T / 1424.6115.02 | Тепловой датчик мощности от 300 нВт до 100 мВт, от 0 до 18 ГГц |
| R&S®NRP33T / 1424.6138.02 | Тепловой датчик мощности от 300 нВт до 100 мВт, от 0 до 33 ГГц |
| R&S®NRP40T / 1424.6150.02 | Тепловой датчик мощности от 300 нВт до 100 мВт, от 0 до 40 ГГц |
| R&S®NRP50T / 1424.6173.02 | Тепловой датчик мощности |
| R&S®NRP67T / 1424.6196.02 | Тепловой датчик мощности |
| R&S®NRP90T / 1424.6473.02 | Тепловой датчик мощности |
| R&S®NRP110T / 1424.6215.02 | Тепловой датчик мощности |
| R&S®NRP6A / 1424.6796.02 | Датчик средней мощности от 100 пВт до 200 мВт, от 8 кГц до 6 ГГц |
| R&S®NRP18A / 1424.6815.02 | Датчик средней мощности от 100 пВт до 200 мВт, от 8 кГц до 18 ГГц |
| Широкополосные датчики мощности | |
| R&S®NRP-Z81 / 1137.9009.02 | Широкополосный датчик мощности. Анализ во временной области и автоматический анализ импульсов для решения радиолокационных задач и универсального использования. |
| R&S®NRP-Z85 / 1411.7501.02 | Широкополосный датчик мощности. Анализ во временной области и автоматический анализ импульсов для решения радиолокационных задач и универсального использования. |
| R&S®NRP-Z86 / 1417.0109.40 | Широкополосный датчик мощности. Анализ во временной области и автоматический анализ импульсов для решения радиолокационных задач и универсального использования. |
| R&S®NRP-Z86 / 1417.0109.44 | Широкополосный датчик мощности. Анализ во временной области и автоматический анализ импульсов для решения радиолокационных задач и универсального использования. |
| Датчики мощности и кабели адаптеров | |
| R&S®FSH-Z144 / 1145.5909.02 | Кабель-адаптер USB для датчиков мощности R&S®FSH-Z14; R&S®FSH-Z44. |
| R&S®NRP-Z4 / 1146.8001.02 | Кабель-адаптер USB (пассивный), длина 2 м. |
| R&S®NRP-ZKU / 1419.0658.03 | Интерфейсный кабель USB-A, длина 1,5 м. |
| Оптический датчик мощности и принадлежности | |
| R&S®HA-Z360 / 1334.5162.00 | Оптический USB-измеритель мощности OEM (немецкий) |
| R&S®HA-Z361 / 1334.5179.00 | Оптический USB-измеритель мощности OEM (Filtered InGaAs) |
| R&S®HA-Z362 / 1334.5185.00 | Адаптер SC для оптического измерителя мощности |
| R&S®HA-Z363 / 1334.5191.00 | Адаптер LC для оптического измерителя мощности |
| R&S®HA-Z364 / 1334.5204.00 | Универсальный адаптер 2,5 мм для оптического измерителя мощности |
| R&S®HA-Z365 / 1334.5210.00 | Универсальный адаптер 1,25 мм для оптического измерителя мощности |
| R&S®HA-Z366 / 1334.5227.00 | Соединительный кабель SC-LC SM, SX, длиной 1 м |
| R&S®HA-Z367 / 1334.5233.00 | Соединительный кабель SC-SC SM, SX, длиной 1 м |
Цена
по запросу
