R&S ZVA. Анализатор цепей векторный цифровой
- Артикул
- 29С000419
Описание
Векторный анализатор цепей R&S®ZVA110 обеспечивает диапазон частот от 10 МГц до 110 ГГц. Он реализован на основе 4-портового анализатора цепей R&S®ZVA67 и содержит все системные компоненты для поддержания непрерывной развертки (модели 03 и 13).
Особенности:
- Электронное регулирование и развертка мощности
- Калибровка мощности до 110 ГГц с использованием головок измерения мощности компании R&S
- Выходная мощность до +8 дБмВт
Ключевые факты
- Диапазон частот системы: от 10 МГц до 110 ГГц
- Динамический диапазон до 130 дБ (тип.)
- Два измерительных порта, 1,0 мм (вилка)
- Базовый блок R&S®ZVA67 может использоваться как автономный блок

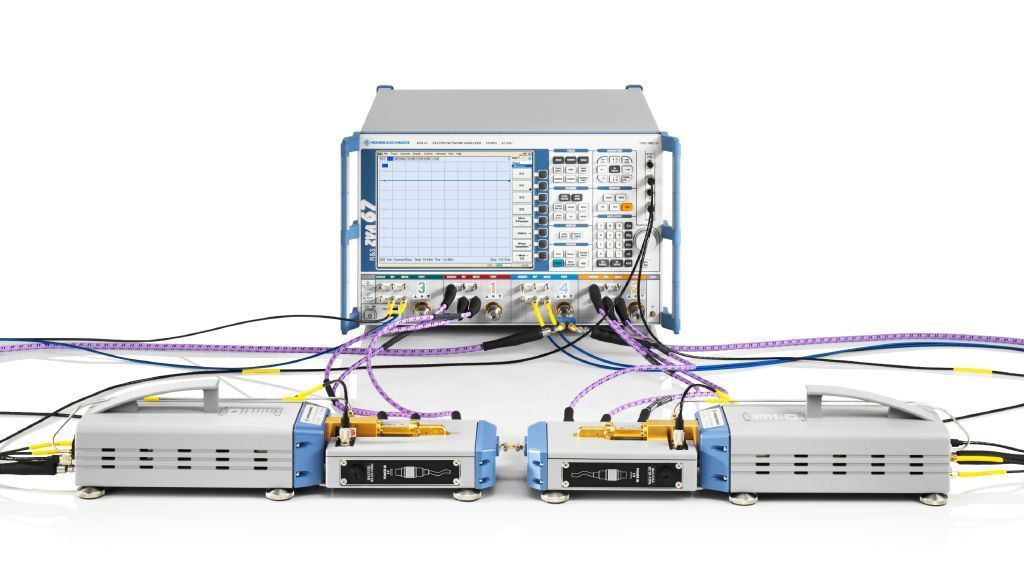

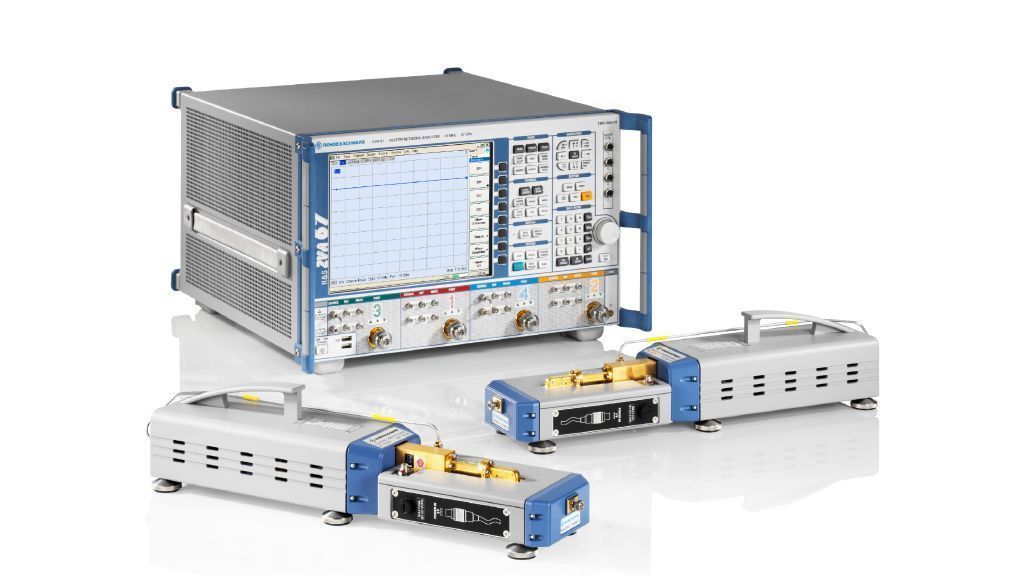

Гибкость конфигурирования системы
Систему можно переконфигурировать, используя входящие в комплект преобразователи частоты R&S®ZVA-Z110E без диплексоров, для создания связанного решения. Это обеспечивает оптимальную производительность в диапазоне частот от 75 ГГц до 110 ГГц с использованием фланца волновода WR10.
Основа для связанных решений
Векторный анализатор цепей R&S®ZVA110 можно легко переконфигурировать для использования в связанных решениях путем объединения базового блока R&S®ZVA67 с преобразователями миллиметрового диапазона R&S®ZCxx и R&S®ZVA-Zxx (требуются дополнительный кабель и адаптеры).
Модели для интеграции отдельных систем
Векторные анализаторы цепей R&S®ZVA110 моделей *.03 и *.13 (версия с высокой мощности) содержат все ВЧ-кабели и кабели управления. Однако, для некоторых вариантов применения, таких как компоненты, созданные по технологии onWafer, требуются ВЧ-кабели специальной длины, предоставляемые пользователем. Для уменьшения затрат векторные анализаторы цепей R&S®ZVA110 моделей *.05 и *.15 поставляются без ВЧ-кабелей.
Мощное решение
При эксплуатации анализатора R&S®ZVA67 без оборудования расширения диапазона частот характеристики базового блока не ограничиваются: доступно до четырех внутренних источников для выполнения измерений параметров смесителя, преобразователя/приемника и модуля передатчика в диапазоне с максимальной чувствительностью, динамикой и мощностью. Управление фазой источника поддерживает реальное дифференциальное тестирование и тестирование многолучевого распространения. Допустима установка всех опций R&S®ZVA67, а диапазон функций может быть дополнительно расширен за счет использования модуля расширения R&S®ZVA-TRM67.
Доступные модели
| Модели | Порты | Частота | Разъемы |
|---|---|---|---|
| R&S®ZVA110 / 1312.7004.03 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 w/o RF cables / 1312.7004.05 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 High Power Model / 1312.7004.13 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 High Power Model w/o RF cables / 1312.7004.15 | 2 | 110 ГГц | 1,00 мм (вилка) |

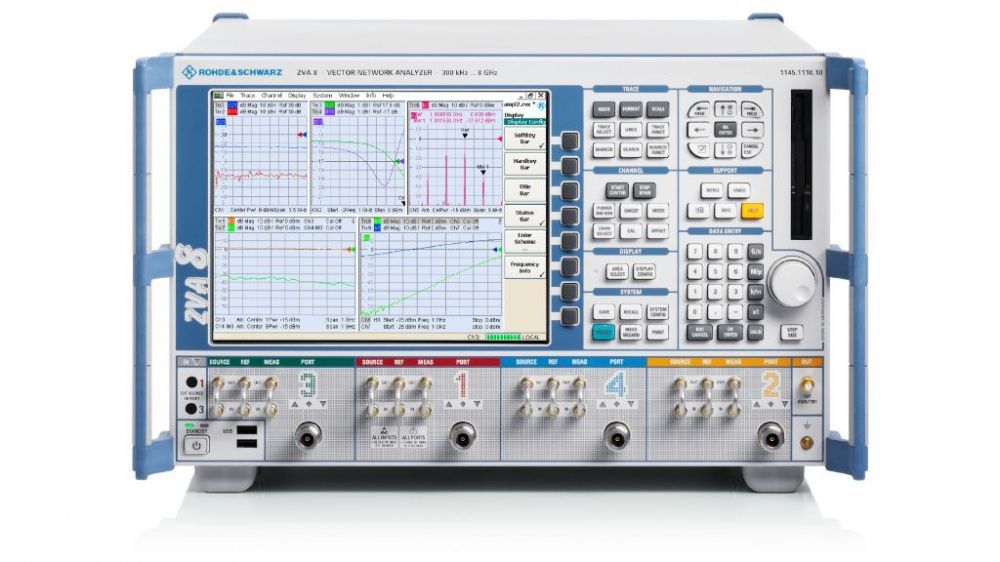

| R&S®ZVA8 / 1145.1110.10 | 4 | 8 ГГц | N-типа (розетка) |
| R&S®ZVA8 / 1145.1110.08 | 2 | 8 ГГц | N-типа (розетка) |
Аппаратные опции
| Прямой доступ к каналам и сигнальным трактам | |
|---|---|
| R&S®ZVA67-B16 / 1164.0209.69 | Прямой доступ к генератору/приемнику для 4-портового R&S®ZVA67 |
| R&S®ZVA8-B16 / 1164.0209.08 | Прямой доступ к генератору/приемнику для 2-портового R&S®ZVA8 |
| R&S®ZVA8-B16 / 1164.0209.10 | Прямой доступ к генератору/приемнику для 4-портового R&S®ZVA8 |
| Ступенчатые аттенюаторы источников | |
| R&S®ZVA67-B21 / 1305.7077.02 |
Ступенчатый аттенюатор генератора, порт 1 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B22 / 1305.7083.02 |
Ступенчатый аттенюатор генератора, порт 2 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B23 / 1305.7090.02 |
Ступенчатый аттенюатор генератора, порт 3 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B24 / 1305.7102.02 |
Ступенчатый аттенюатор генератора, порт 4 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA8-B21 / 1164.0009.02 |
Ступенчатый аттенюатор генератора, порт 1 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B22 / 1164.0015.02 |
Ступенчатый аттенюатор генератора, порт 2 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B23 / 1164.0021.02 |
Ступенчатый аттенюатор генератора, порт 3 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B24 / 1164.0038.02 |
Ступенчатый аттенюатор генератора, порт 4 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| Ступенчатые аттенюаторы приемников | |
| R&S®ZVA67-B31 / 1305.7119.02 |
Ступенчатый аттенюатор приемника, порт 1 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B32 / 1305.7125.02 |
Ступенчатый аттенюатор приемника, порт 2 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B33 / 1305.7131.02 |
Ступенчатый аттенюатор приемника, порт 3 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B34 / 1305.7148.02 |
Ступенчатый аттенюатор приемника, порт 4 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA8-B31 / 1164.0044.02 |
Ступенчатый аттенюатор приемника, порт 1 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B32 / 1164.0050.02 |
Ступенчатый аттенюатор приемника, порт 2 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B33 / 1164.0067.02 |
Ступенчатый аттенюатор приемника, порт 3 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B34 / 1164.0073.02 |
Ступенчатый аттенюатор приемника, порт 4 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| Прочие дополнения | |
| R&S®ZVAB-B4 / 1164.1757.02 | Термостатированный кварцевый генератор (OCXO) |
| R&S®ZVAB-B14 / 1305.6306.02 | Универсальный интерфейс |
| R&S®ZVA-U1110 / 1312.7856.02 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с установленным ЦП FMR11, включая Обновление до твердотельного накопителя (опция модернизации, возможна установка локальной службой компании R&S, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.03 | Обновление до Windows10 для R&S®ZVA с FMR6 включая обновление ЦП FMR6 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.04 | Обновление до Windows10 для R&S®ZVT с FMR6 включая обновление ЦП FMR6 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку). |
| R&S®ZVA-U1110 / 1312.7856.05 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с FMR7 включая обновление ЦП FMR7 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.06 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с FMR9 включая обновление ЦП FMR9 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, возможна установка локальной службой компании R&S, плюс затраты на установку) |
| R&S®ZVA-U116 / 1312.7733.02 | Обновление ЦП FMR7 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.03 | Обновление ЦП FMR6 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.04 | Обновление ЦП FMR6 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.06 | Обновление ЦП FMR9 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVAB-U96 / 1305.7419.02 | Обновление FMR7/x до FMR9/6. Все R&S®ZVA и R&S®ZVT. |
| R&S®ZVAB-U96 / 1305.7419.03 | Обновление FMR6/5 до FMR9/6 для R&S®ZVA. Все R&S®ZVA, вкл. R&S®ZVA67, R&S®ZVA110. |
| R&S®ZVAB-B18 / 1164.0715.03 | Съемный флэш-накопитель на 4 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6. |
| R&S®ZVAB-B18 / 1164.0715.04 | Съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB только с заводской установкой FMR7, FMR9 и FMR11 (включая встроенное ПО). |
| R&S®ZVAB-B19 / 1164.1111.03 | Дополнительный съемный флэш-накопитель на 4 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6, требуется опция ZVAB-B18 (1164.0715.03) |
| R&S®ZVAB-B19 / 1164.1111.04 | Дополнительный съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6, требуется опция ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.05 | Дополнительный съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR9, требуется опция ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.06 | Дополнительный съемный жесткий диск на 500 Гб, включая встроенное ПО для R&S®ZVA со встроенным ПО FMR11 контроллера, для R&S®ZVA/ZVB требуется опция R&S®ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.07 | Дополнительный съемный флэш-накопитель на 4 Гб |
| R&S®ZZA-611 / 1096.3302.00 | Держатель для 19-дюймовой стойки. Для монтажа корпуса шириной 19"и высотой 6 единицы в стандартной 19-дюймовой стойке. |
| R&S®ZVA-B7 / 1164.1492.02 | Импульсные измерения. Время записи 25 мс (для 2/4-портовой модели). |
| R&S®ZVA-B7 / 1164.1492.03 | Импульсные измерения. Время записи 25 мс (для четырехпортовой модели). |
| R&S®ZVA-B8 / 1307.6026.02 | Внешнее управление аттенюатором. |
| R&S®ZVA-B9 / 1305.6541.02 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используется внутренний ответвитель R&S®ZVA8. |
| R&S®ZVAX-TRM24 / 1322.6500.24 | Модуль расширения |
| R&S®ZVA40-U5 / 1312.7710.28 | Обновление до 4 источников для R&S®ZVA24. Существующие модели R&S®ZVA24 с 2 источниками и 4 портами могут быть обновлены до 4 источников. |
| R&S®ZVA-B9 / 1305.6541.03 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используются внутренние ответвители R&S®ZVA24 и R&S®ZVA40. |
| R&S®ZVAX-TRM40 / 1322.6500.40 | Модуль расширения |
| R&S®ZVA40-U5 / 1312.7710.48 | Обновление до 4 источников для R&S®ZVA40. Существующие модели R&S®ZVA40 с 2 источниками и 4 портами могут быть обновлены до 4 источников. |
| R&S®ZVAX-TRM50 / 1322.6500.50 | Модуль расширения |
| R&S®ZVA-B9 / 1305.6541.04 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используются внутренние ответвители R&S®ZVA50 и R&S®ZVA67. |
| R&S®ZVAX-TRM67 / 1322.6500.67 | Модуль расширения |
Программные опции
| R&S®ZVAB-K2 / 1164.1657.02 | Временная область (TDR) (для R&S®ZVA, R&S®ZVB, R&S®ZVT). |
| R&S®ZVAB-K30 / 1164.1828.02 | Измерение коэффициента шума. Измерение коэффициента шума на 2-портовых устройствах (для R&S®ZVA и R&S®ZVT с опцией R&S®ZVA-K17 (с полосой 5 МГц)) (лицензия на программное обеспечение). |
| R&S®ZVA-K4 / 1164.1863.02 | Преобразование частоты |
| R&S®ZVA-K5 / 1311.3134.02 | Измерения параметров смесителей с векторной коррекцией. Требуется R&S®ZVA-B16, рекомендуется 4-портовое устройство R&S®ZVA-K4, R&S®ZVA |
| R&S®ZVA-K6 / 1164.1540.02 | Реальные дифференциальные измерения. Требуется второй внутренний источник. |
| R&S®ZVA-K7 / 1164.1511.02 | Импульсные измерения. Время записи 3 мс. |
| R&S®ZVA-K8 / 1307.7022.02 | Управление преобразователем частоты (для R&S®ZVA24/40/50/67). |
| R&S®ZVA-K9 / 1311.3128.02 | Измерения времени задержки смесителя со встроенным гетеродином (требуется R&S®ZVA-B16) (требуется 4-портовое устройство R&S®ZVA-K4, R&S®ZVA). |
| R&S®ZVA-K10 / 1164.1805.02 | Измерение группового времени задержки на большом расстоянии. Требуется R&S®ZVA-B16, R&S®ZVA-K9, R&S®ZVA-K4 и VISA I/O BIB. |
| R&S®ZVA-K17 / 1164.1070.02 | Полоса приемника 5 МГц |
| R&S®ZVA-K27 / 1164.1892.02 | Два встроенных генератора импульсов (для R&S®ZVA и R&S®ZVT). |
| R&S®ZVA-K31 / 1317.8938.02 | Измерения коэффициента шума с преобразованием частоты. Измерения коэффициента шума на ИУ с преобразованием частоты, для R&S®ZVA и R&S®ZVT требуется R&S®ZVA-K4 и R&S®ZVA-K30 (лицензия на программное обеспечение). |
Прочие дополнения
| Динамометрические ключи R&S®ZN-ZTW | |
|---|---|
| R&S®ZN-ZTW / 1328.8534.10 | Динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.11 | Динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.12 | Динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.19 | Динамометрический ключ, 0,9 Нм. |
| R&S®ZN-ZTW / 1328.8534.35 | Динамометрический ключ, 0,9 Нм. |
| R&S®ZN-ZTW / 1328.8534.71 | Динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм. |
| Аттенюаторы и ограничители | |
| R&S®DNF / 0272.4010.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 3 дБ, 2 Вт. |
| R&S®DNF / 0272.4110.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 6 дБ, 2 Вт. |
| R&S®DNF / 0272.4210.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 10 дБ, 1 Вт. |
| R&S®DNF / 0272.4310.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 20 дБ, 1 Вт. |
| R&S®RBU50 / 1073.8695.03 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.06 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.10 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.20 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.30 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.03 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.06 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.10 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.20 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.30 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RDL50 / 1035.1700.52 | Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ. |
| R&S®ZN-B13 / 1303.7840.02 | 50 Ом широкополосный ограничитель. |
| Оконечные нагрузки и согласующие переходники | |
| R&S®RNA / 0272.4510.50 |
Прецизионная оконечная нагрузка, 75 Ом 1 Вт, от 0 Гц до 3 ГГц, N (вилка) |
| R&S®RNB / 0272.4910.50 |
Оконечная нагрузка, 50 Ом 1 Вт, от 0 Гц до 4 ГГц, N (вилка) |
| R&S®RAU / 0200.0019.55 |
Оконечная УВЧ-нагрузка, 50 Ом От 0 Гц до 2 ГГц, 100 Вт, N (розетка) |
| R&S®RAD / 0289.8966.00 |
Проходная оконечная нагрузка, 50 Ом 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка) |
| R&S®RAD50 / 0844.9352.02 |
Проходная оконечная нагрузка, 50 Ом 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка) |
| R&S®RAM / 0358.5414.02 |
Согласующий переходник, 75 Ом, Г-образный Двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция. |
| R&S®RAZ / 0358.5714.02 |
Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц |
| R&S®RAZ / 0358.5714.03 |
Переходник, 50/75 Ом, добавочный резистор 25 Ом От 0 Гц до 3.3 ГГц |
| Мосты, делители мощности и соединительные коробки | |
| R&S®RVZ / 0800.6612.52 | Делитель мощности, 2x50 Ом от 0 до 2,7 ГГц |
| R&S®ZV-Z1227 / 1307.0886.02 | 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц |
| R&S®ZV-Z1228 / 3626.4937.02 | 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц от 5 ГГц до 27 ГГц |
| Адаптеры | |
| R&S®ZV-Z1118 / 1314.5373.00 | Адаптер SMA с углом вилка/вилка. От 0 Гц до 18 ГГц. |
| R&S®ZV-Z1218 / 1314.5380.00 | Адаптер SMA с углом вилка/розетка. От 0 Гц до 18 ГГц. |
| R&S®WCA70 / 1324.5001.02 | Волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц |
| R&S®WCA75 / 3592.6727.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) |
| R&S®WCA75 / 3592.6733.02 | Волноводно-коаксиальный переходник, WR15 на 1 мм (розетка) |
| R&S®WCA75 / 3626.1044.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (розетка). От 50 ГГц до 75 ГГц. |
| R&S®WCA75 / 3626.1044.03 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка). От 50 ГГц до 75 ГГц. |
| R&S®WCA90 / 3626.1050.02 | Волноводно-коаксиальный переходник, WR12 до 1 мм (розетка). От 60 ГГц до 90 ГГц. |
| R&S®WCA90 / 3626.1050.03 | Волноводно-коаксиальный переходник, WR12 до 1 мм (вилка). От 60 ГГц до 90 ГГц. |
| R&S®WCA110 / 3626.1067.02 | Волноводно-коаксиальный переходник, WR10 до 1 мм (розетка). От 75 ГГц до 110 ГГц. |
| R&S®WCA110 / 3626.1067.03 | Волноводно-коаксиальный переходник, WR10 до 1 мм (вилка). От 75 ГГц до 110 ГГц. |
Цена
по запросу
Векторный анализатор цепей R&S®ZVA110 обеспечивает диапазон частот от 10 МГц до 110 ГГц. Он реализован на основе 4-портового анализатора цепей R&S®ZVA67 и содержит все системные компоненты для поддержания непрерывной развертки (модели 03 и 13).
Особенности:
- Электронное регулирование и развертка мощности
- Калибровка мощности до 110 ГГц с использованием головок измерения мощности компании R&S
- Выходная мощность до +8 дБмВт
Ключевые факты
- Диапазон частот системы: от 10 МГц до 110 ГГц
- Динамический диапазон до 130 дБ (тип.)
- Два измерительных порта, 1,0 мм (вилка)
- Базовый блок R&S®ZVA67 может использоваться как автономный блок
Гибкость конфигурирования системы
Систему можно переконфигурировать, используя входящие в комплект преобразователи частоты R&S®ZVA-Z110E без диплексоров, для создания связанного решения. Это обеспечивает оптимальную производительность в диапазоне частот от 75 ГГц до 110 ГГц с использованием фланца волновода WR10.
Основа для связанных решений
Векторный анализатор цепей R&S®ZVA110 можно легко переконфигурировать для использования в связанных решениях путем объединения базового блока R&S®ZVA67 с преобразователями миллиметрового диапазона R&S®ZCxx и R&S®ZVA-Zxx (требуются дополнительный кабель и адаптеры).
Модели для интеграции отдельных систем
Векторные анализаторы цепей R&S®ZVA110 моделей *.03 и *.13 (версия с высокой мощности) содержат все ВЧ-кабели и кабели управления. Однако, для некоторых вариантов применения, таких как компоненты, созданные по технологии onWafer, требуются ВЧ-кабели специальной длины, предоставляемые пользователем. Для уменьшения затрат векторные анализаторы цепей R&S®ZVA110 моделей *.05 и *.15 поставляются без ВЧ-кабелей.
Мощное решение
При эксплуатации анализатора R&S®ZVA67 без оборудования расширения диапазона частот характеристики базового блока не ограничиваются: доступно до четырех внутренних источников для выполнения измерений параметров смесителя, преобразователя/приемника и модуля передатчика в диапазоне с максимальной чувствительностью, динамикой и мощностью. Управление фазой источника поддерживает реальное дифференциальное тестирование и тестирование многолучевого распространения. Допустима установка всех опций R&S®ZVA67, а диапазон функций может быть дополнительно расширен за счет использования модуля расширения R&S®ZVA-TRM67.
Доступные модели
| Модели | Порты | Частота | Разъемы |
|---|---|---|---|
| R&S®ZVA110 / 1312.7004.03 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 w/o RF cables / 1312.7004.05 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 High Power Model / 1312.7004.13 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA110 High Power Model w/o RF cables / 1312.7004.15 | 2 | 110 ГГц | 1,00 мм (вилка) |
| R&S®ZVA8 / 1145.1110.10 | 4 | 8 ГГц | N-типа (розетка) |
| R&S®ZVA8 / 1145.1110.08 | 2 | 8 ГГц | N-типа (розетка) |
Аппаратные опции
| Прямой доступ к каналам и сигнальным трактам | |
|---|---|
| R&S®ZVA67-B16 / 1164.0209.69 | Прямой доступ к генератору/приемнику для 4-портового R&S®ZVA67 |
| R&S®ZVA8-B16 / 1164.0209.08 | Прямой доступ к генератору/приемнику для 2-портового R&S®ZVA8 |
| R&S®ZVA8-B16 / 1164.0209.10 | Прямой доступ к генератору/приемнику для 4-портового R&S®ZVA8 |
| Ступенчатые аттенюаторы источников | |
| R&S®ZVA67-B21 / 1305.7077.02 |
Ступенчатый аттенюатор генератора, порт 1 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B22 / 1305.7083.02 |
Ступенчатый аттенюатор генератора, порт 2 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B23 / 1305.7090.02 |
Ступенчатый аттенюатор генератора, порт 3 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA67-B24 / 1305.7102.02 |
Ступенчатый аттенюатор генератора, порт 4 50 дБ с шагом 10 дБ, мех., 67 ГГц |
| R&S®ZVA8-B21 / 1164.0009.02 |
Ступенчатый аттенюатор генератора, порт 1 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B22 / 1164.0015.02 |
Ступенчатый аттенюатор генератора, порт 2 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B23 / 1164.0021.02 |
Ступенчатый аттенюатор генератора, порт 3 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| R&S®ZVA8-B24 / 1164.0038.02 |
Ступенчатый аттенюатор генератора, порт 4 70 дБ с шагом 10 дБ, мех., 8 ГГц |
| Ступенчатые аттенюаторы приемников | |
| R&S®ZVA67-B31 / 1305.7119.02 |
Ступенчатый аттенюатор приемника, порт 1 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B32 / 1305.7125.02 |
Ступенчатый аттенюатор приемника, порт 2 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B33 / 1305.7131.02 |
Ступенчатый аттенюатор приемника, порт 3 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA67-B34 / 1305.7148.02 |
Ступенчатый аттенюатор приемника, порт 4 35 дБ с шагом 5 дБ, мех., 67 ГГц |
| R&S®ZVA8-B31 / 1164.0044.02 |
Ступенчатый аттенюатор приемника, порт 1 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B32 / 1164.0050.02 |
Ступенчатый аттенюатор приемника, порт 2 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B33 / 1164.0067.02 |
Ступенчатый аттенюатор приемника, порт 3 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| R&S®ZVA8-B34 / 1164.0073.02 |
Ступенчатый аттенюатор приемника, порт 4 35 дБ с шагом 5 дБ, мех., 8 ГГц |
| Прочие дополнения | |
| R&S®ZVAB-B4 / 1164.1757.02 | Термостатированный кварцевый генератор (OCXO) |
| R&S®ZVAB-B14 / 1305.6306.02 | Универсальный интерфейс |
| R&S®ZVA-U1110 / 1312.7856.02 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с установленным ЦП FMR11, включая Обновление до твердотельного накопителя (опция модернизации, возможна установка локальной службой компании R&S, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.03 | Обновление до Windows10 для R&S®ZVA с FMR6 включая обновление ЦП FMR6 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.04 | Обновление до Windows10 для R&S®ZVT с FMR6 включая обновление ЦП FMR6 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку). |
| R&S®ZVA-U1110 / 1312.7856.05 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с FMR7 включая обновление ЦП FMR7 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, установка только в подразделении компании R&S в Меммингене, плюс затраты на установку) |
| R&S®ZVA-U1110 / 1312.7856.06 | Обновление до Windows10 для R&S®ZVA и R&S®ZVT с FMR9 включая обновление ЦП FMR9 до FMR11, включая обновление до твердотельного накопителя (опция модернизации, возможна установка локальной службой компании R&S, плюс затраты на установку) |
| R&S®ZVA-U116 / 1312.7733.02 | Обновление ЦП FMR7 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.03 | Обновление ЦП FMR6 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.04 | Обновление ЦП FMR6 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVA-U116 / 1312.7733.06 | Обновление ЦП FMR9 до FMR11 для R&S®ZVA, ZVT. Включая обновление до Windows Embedded Standard 7. |
| R&S®ZVAB-U96 / 1305.7419.02 | Обновление FMR7/x до FMR9/6. Все R&S®ZVA и R&S®ZVT. |
| R&S®ZVAB-U96 / 1305.7419.03 | Обновление FMR6/5 до FMR9/6 для R&S®ZVA. Все R&S®ZVA, вкл. R&S®ZVA67, R&S®ZVA110. |
| R&S®ZVAB-B18 / 1164.0715.03 | Съемный флэш-накопитель на 4 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6. |
| R&S®ZVAB-B18 / 1164.0715.04 | Съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB только с заводской установкой FMR7, FMR9 и FMR11 (включая встроенное ПО). |
| R&S®ZVAB-B19 / 1164.1111.03 | Дополнительный съемный флэш-накопитель на 4 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6, требуется опция ZVAB-B18 (1164.0715.03) |
| R&S®ZVAB-B19 / 1164.1111.04 | Дополнительный съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR7/3 и FMR7/6, требуется опция ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.05 | Дополнительный съемный жесткий диск на 500 Гб для R&S®ZVA, R&S®ZVB с блоком управления FMR9, требуется опция ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.06 | Дополнительный съемный жесткий диск на 500 Гб, включая встроенное ПО для R&S®ZVA со встроенным ПО FMR11 контроллера, для R&S®ZVA/ZVB требуется опция R&S®ZVAB-B18 (1164.0715.04) |
| R&S®ZVAB-B19 / 1164.1111.07 | Дополнительный съемный флэш-накопитель на 4 Гб |
| R&S®ZZA-611 / 1096.3302.00 | Держатель для 19-дюймовой стойки. Для монтажа корпуса шириной 19"и высотой 6 единицы в стандартной 19-дюймовой стойке. |
| R&S®ZVA-B7 / 1164.1492.02 | Импульсные измерения. Время записи 25 мс (для 2/4-портовой модели). |
| R&S®ZVA-B7 / 1164.1492.03 | Импульсные измерения. Время записи 25 мс (для четырехпортовой модели). |
| R&S®ZVA-B8 / 1307.6026.02 | Внешнее управление аттенюатором. |
| R&S®ZVA-B9 / 1305.6541.02 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используется внутренний ответвитель R&S®ZVA8. |
| R&S®ZVAX-TRM24 / 1322.6500.24 | Модуль расширения |
| R&S®ZVA40-U5 / 1312.7710.28 | Обновление до 4 источников для R&S®ZVA24. Существующие модели R&S®ZVA24 с 2 источниками и 4 портами могут быть обновлены до 4 источников. |
| R&S®ZVA-B9 / 1305.6541.03 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используются внутренние ответвители R&S®ZVA24 и R&S®ZVA40. |
| R&S®ZVAX-TRM40 / 1322.6500.40 | Модуль расширения |
| R&S®ZVA40-U5 / 1312.7710.48 | Обновление до 4 источников для R&S®ZVA40. Существующие модели R&S®ZVA40 с 2 источниками и 4 портами могут быть обновлены до 4 источников. |
| R&S®ZVAX-TRM50 / 1322.6500.50 | Модуль расширения |
| R&S®ZVA-B9 / 1305.6541.04 | Набор кабелей для R&S®ZVA-K9 для генерации двухтонального сигнала используются внутренние ответвители R&S®ZVA50 и R&S®ZVA67. |
| R&S®ZVAX-TRM67 / 1322.6500.67 | Модуль расширения |
Программные опции
| R&S®ZVAB-K2 / 1164.1657.02 | Временная область (TDR) (для R&S®ZVA, R&S®ZVB, R&S®ZVT). |
| R&S®ZVAB-K30 / 1164.1828.02 | Измерение коэффициента шума. Измерение коэффициента шума на 2-портовых устройствах (для R&S®ZVA и R&S®ZVT с опцией R&S®ZVA-K17 (с полосой 5 МГц)) (лицензия на программное обеспечение). |
| R&S®ZVA-K4 / 1164.1863.02 | Преобразование частоты |
| R&S®ZVA-K5 / 1311.3134.02 | Измерения параметров смесителей с векторной коррекцией. Требуется R&S®ZVA-B16, рекомендуется 4-портовое устройство R&S®ZVA-K4, R&S®ZVA |
| R&S®ZVA-K6 / 1164.1540.02 | Реальные дифференциальные измерения. Требуется второй внутренний источник. |
| R&S®ZVA-K7 / 1164.1511.02 | Импульсные измерения. Время записи 3 мс. |
| R&S®ZVA-K8 / 1307.7022.02 | Управление преобразователем частоты (для R&S®ZVA24/40/50/67). |
| R&S®ZVA-K9 / 1311.3128.02 | Измерения времени задержки смесителя со встроенным гетеродином (требуется R&S®ZVA-B16) (требуется 4-портовое устройство R&S®ZVA-K4, R&S®ZVA). |
| R&S®ZVA-K10 / 1164.1805.02 | Измерение группового времени задержки на большом расстоянии. Требуется R&S®ZVA-B16, R&S®ZVA-K9, R&S®ZVA-K4 и VISA I/O BIB. |
| R&S®ZVA-K17 / 1164.1070.02 | Полоса приемника 5 МГц |
| R&S®ZVA-K27 / 1164.1892.02 | Два встроенных генератора импульсов (для R&S®ZVA и R&S®ZVT). |
| R&S®ZVA-K31 / 1317.8938.02 | Измерения коэффициента шума с преобразованием частоты. Измерения коэффициента шума на ИУ с преобразованием частоты, для R&S®ZVA и R&S®ZVT требуется R&S®ZVA-K4 и R&S®ZVA-K30 (лицензия на программное обеспечение). |
Прочие дополнения
| Динамометрические ключи R&S®ZN-ZTW | |
|---|---|
| R&S®ZN-ZTW / 1328.8534.10 | Динамометрический ключ, 0,45 Нм для разъемов 1,0 мм, размер под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.11 | Динамометрический ключ, крутящий момент 0,23 Нм для разъемов 1,0 мм с размером под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.12 | Динамометрический ключ, 0,34 Нм для разъемов 1,0 мм, размер под ключ 6 мм. |
| R&S®ZN-ZTW / 1328.8534.19 | Динамометрический ключ, 0,9 Нм. |
| R&S®ZN-ZTW / 1328.8534.35 | Динамометрический ключ, 0,9 Нм. |
| R&S®ZN-ZTW / 1328.8534.71 | Динамометрический ключ, 1,5 Нм для разъемов N-типа, размер под ключ 20 мм. |
| Аттенюаторы и ограничители | |
| R&S®DNF / 0272.4010.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 3 дБ, 2 Вт. |
| R&S®DNF / 0272.4110.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 6 дБ, 2 Вт. |
| R&S®DNF / 0272.4210.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 10 дБ, 1 Вт. |
| R&S®DNF / 0272.4310.50 | Аттенюатор. От 0 Гц до 12,4 ГГц, вилка/розетка 20 дБ, 1 Вт. |
| R&S®RBU50 / 1073.8695.03 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.06 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.10 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.20 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU50 / 1073.8695.30 | Мощный аттенюатор, 50 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.03 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.06 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.10 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.20 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RBU100 / 1073.8495.30 | Мощный аттенюатор, 100 Вт от 0 до 2 ГГц. |
| R&S®RDL50 / 1035.1700.52 | Мощный аттенюатор, 50 Вт от 0 до 6 ГГц, 20 дБ. |
| R&S®ZN-B13 / 1303.7840.02 | 50 Ом широкополосный ограничитель. |
| Оконечные нагрузки и согласующие переходники | |
| R&S®RNA / 0272.4510.50 |
Прецизионная оконечная нагрузка, 75 Ом 1 Вт, от 0 Гц до 3 ГГц, N (вилка) |
| R&S®RNB / 0272.4910.50 |
Оконечная нагрузка, 50 Ом 1 Вт, от 0 Гц до 4 ГГц, N (вилка) |
| R&S®RAU / 0200.0019.55 |
Оконечная УВЧ-нагрузка, 50 Ом От 0 Гц до 2 ГГц, 100 Вт, N (розетка) |
| R&S®RAD / 0289.8966.00 |
Проходная оконечная нагрузка, 50 Ом 0,5 Вт, от 0 Гц до 1 ГГц, BNC (вилка/розетка) |
| R&S®RAD50 / 0844.9352.02 |
Проходная оконечная нагрузка, 50 Ом 2 Вт, от 0 Гц до 500 МГц, BNC (вилка/розетка) |
| R&S®RAM / 0358.5414.02 |
Согласующий переходник, 75 Ом, Г-образный Двунаправленные, от 0 Гц до 2,7 ГГц, разъемы типа N (розетка) / N (вилка), нагрузочная способность 2 Вт, Г-образная секция. |
| R&S®RAZ / 0358.5714.02 |
Согласующий переходник 75 Ом, с добавочным резистором 25 Ом от 0 до 2,7 ГГц |
| R&S®RAZ / 0358.5714.03 |
Переходник, 50/75 Ом, добавочный резистор 25 Ом От 0 Гц до 3.3 ГГц |
| Мосты, делители мощности и соединительные коробки | |
| R&S®RVZ / 0800.6612.52 | Делитель мощности, 2x50 Ом от 0 до 2,7 ГГц |
| R&S®ZV-Z1227 / 1307.0886.02 | 2-позиционный делитель мощности Wilkinson от 4 до 27 ГГц |
| R&S®ZV-Z1228 / 3626.4937.02 | 4-полосный делитель мощности Pulsar, от 5 ГГц до 27 ГГц от 5 ГГц до 27 ГГц |
| Адаптеры | |
| R&S®ZV-Z1118 / 1314.5373.00 | Адаптер SMA с углом вилка/вилка. От 0 Гц до 18 ГГц. |
| R&S®ZV-Z1218 / 1314.5380.00 | Адаптер SMA с углом вилка/розетка. От 0 Гц до 18 ГГц. |
| R&S®WCA70 / 1324.5001.02 | Волноводно-коаксиальный переходник с WR15 на вилку 1,85 мм, 50-75 ГГц |
| R&S®WCA75 / 3592.6727.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка) |
| R&S®WCA75 / 3592.6733.02 | Волноводно-коаксиальный переходник, WR15 на 1 мм (розетка) |
| R&S®WCA75 / 3626.1044.02 | Волноводно-коаксиальный переходник, WR15 до 1 мм (розетка). От 50 ГГц до 75 ГГц. |
| R&S®WCA75 / 3626.1044.03 | Волноводно-коаксиальный переходник, WR15 до 1 мм (вилка). От 50 ГГц до 75 ГГц. |
| R&S®WCA90 / 3626.1050.02 | Волноводно-коаксиальный переходник, WR12 до 1 мм (розетка). От 60 ГГц до 90 ГГц. |
| R&S®WCA90 / 3626.1050.03 | Волноводно-коаксиальный переходник, WR12 до 1 мм (вилка). От 60 ГГц до 90 ГГц. |
| R&S®WCA110 / 3626.1067.02 | Волноводно-коаксиальный переходник, WR10 до 1 мм (розетка). От 75 ГГц до 110 ГГц. |
| R&S®WCA110 / 3626.1067.03 | Волноводно-коаксиальный переходник, WR10 до 1 мм (вилка). От 75 ГГц до 110 ГГц. |
Характеристики
- Артикул
- 29С000419
Найдем решение любого вопроса
Мы всегда готовы помочь в подборе нужных товаров
Xytronic LF-1700 (100 Вт). Паяльная станция
- Бренд
- Xytronic
- Напряжение, В
- 32
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Weller WXD 2020 (200–255 Вт). Двухканальная паяльная станция
- Бренд
- Weller
- Напряжение, В
- 220
- Мощность, Вт
- 255
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- USB-интерфейс
Hakko FX-888DX. Паяльная станция
- Бренд
- Hakko
- Напряжение, В
- 26
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Ersa i-CON2V0C MK2 / 0IC2205V0C (80 Вт). Двухканальная паяльная станция антистатическая с интерфейсом
- Бренд
- Ersa
- Напряжение, В
- 230
- Мощность, Вт
- 80
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- Дымоуловитель
Quick 202D ESD (90 Вт). Индукционная паяльная станция
- Мощность, Вт
- 90
- Количество каналов
- 1
- Популярный товар
- Да
- Дополнительные возможности
- Бессвинцовая пайка
Rigol DHO4804 (800 МГц). Осциллограф цифровой высокого разрешения 4-канальный
- Бренд
- Rigol
- Тип
- Цифровой
- Частота дискретизации
- 4
- Полоса пропускания, МГц
- 800
- Количество каналов
- 4
- Популярный товар
- Да
Подпишитесь на рассылку и будьте в курсе лучших предложений
Удалить аккаунт
Все Ваши данные будут удалены. Вы не сможете посмотреть заказы и воспользоваться возможностями личного кабинета. Продолжить?
Отмена заказа
Вы уверены, что хотите отменить заказ?
