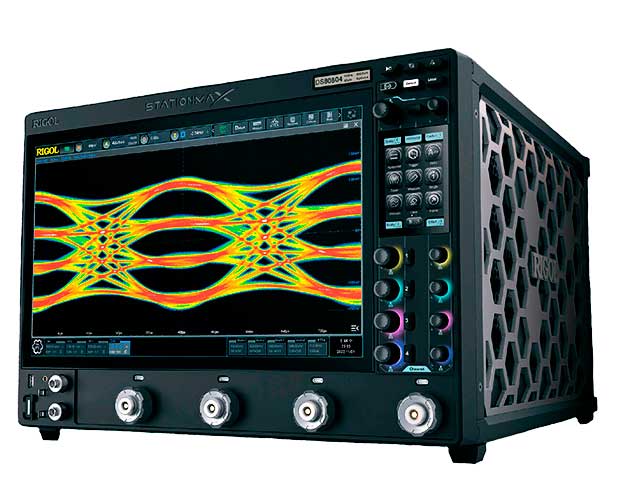

Rigol DS80804. Осциллограф высокопроизводительный цифровой
- Артикул
- 38С000182
- Тип
- цифровой
- Частота дискретизации
- 20 Гвыб/с
- Количество каналов
- 4
Описание
RIGOL DS80804 - высокопроизводительный цифровой запоминающий 4-х канальный осциллограф High-End класса, с полосой пропускания до 8 ГГц, с максимальной частотой дискретизации в реальном времени 20 Гвыб/с на канал. Прибор реализован на базе специальной аппаратной платформы Station MAX II по архитектуре UltraVision III (3-го поколения).
Модульная аппаратная платформа Station Max II
Уникальные инновации и изменения в конструкции RIGOL DS80804, недоступные для осциллографов RIGOL других модификаций, позволяют существенно расширить измерительные возможности.
Данная технология обеспечивает осциллографу RIGOL DS80804 передовые технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов RIGOL.
Абсолютным новшеством в конструкции осциллографа RIGOL DS80804 является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Функционал осциллографа RIGOL DS80804 стандартно объединяет в одном корпусе 4 независимых прибора:
- Цифровой осциллограф с режимом высокого разрешения (до 16 бит).
- 3-х разрядный цифровой вольтметр.
- 8-ми разрядный высокоточный частотомер.
- 64-х разрядный сумматор.
Опционально можно активировать функцию - анализатор цифровых протоколов.
Особенности
- Несколько независимых приборов в одном корпусе: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция).
- Расширенной анализ джиттера и глазковой диаграммы (опция).
- Автоматическое измерение до 41 параметра сигнала.
- Различные математические операции, встроенный расширенный анализ БПФ,и функция поиска пиков.
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов.
- Основной 15,6-дюймовый емкостный цветной сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3,5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени.
Характеристики
| Артикул | DS80804 |
| Количество входных аналоговых каналов | 4 |
| Количество каналов внешней синхронизации | 1 |
| Полоса пропускания аналоговых каналов | до 8 ГГц |
| Максимальная частота дискретизации в реальном времени на канал | 20 Гвыб/с |
| Максимальная глубина памяти | 0.5 Гвыб на канал (2 Гвыб на канал - опция) |
| Скорость захвата осциллограмм | более >500 000 осц/с |
| Разрешение по вертикали | регулируемая от 8 бит до 16 бит |
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел (50 Ω) |
| Диапазон временной развёртки | 20 пс/дел ~ 1000 с/дел |
| Режим выборки | выборка в реальном времени |
| Общая частота дискретизации | 80 Гвыб/с |
| Максимальная частота дискретизации | 20 Гвыб/с (активны все каналы) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 2 000 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 100 пс |
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей; 480 х 320 пикселей |
| Система вертикального отклонения | |
|---|---|
| Входная связь | по постоянному току |
| Входной импеданс | 50 Ом ± 3% |
| Входная емкость | 17 пФ ± 3 пФ |
| Коэффициент деления пробника | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ |
| Максимальное входное напряжение | ≤10 мВ/дел: 1 В СКЗ, >10 мВ/дел: 5 В СКЗ |
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел |
| Диапазон смещения | ±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел) |
| Динамический диапазон | ±5 дел (8 бит) |
| Относительная погрешность | усиления по постоянному току: ± 2% от полной шкалы |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение) |
| Межканальная развязка | ≥ 100:1 (от постоянного тока до 1 ГГц); ≥ 30:1 (> 1 ГГц) |
| Горизонтальная развертка | |
| Диапазон временной развертки | от 20 пс/дел до 1000 с/дел |
| Точная настройка | |
| Разрешение по времени | 0,2 пс |
| Погрешность частоты опорного генератора | ± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения) |
| Диапазон задержки временной развертки | максимальное значение -5 дел перед запуском 1с или 100 дел после запуска |
| Измерение временного интервала | ΔT (с использованием курсоров) ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс; |
| Диапазон коррекции межканального смещения | ±100 нс, точность ±1 пс |
| Режимы |
|
| Временная развертка | СКАНИРОВАНИЯ ≥ 200 мс/дел.ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода |
Комплектация
- Осциллограф
- Сетевой кабель
- USB-кабель
Дополнительные опции и комплектующие
| Опции анализа | |
|---|---|
| DS80000-JITTA | Расширенной анализ джиттера и глазковой диаграммы |
| Опции проверки на соответствие стандарту | |
| DS80000-DDR3C | Тест на соответствие DDR3 и LPDDR3 |
| DS80000-USBC | Тест на соответствие USB 2.0 |
| DS80000-ENETC | Тест на соответствие 100M/1000M Ethernet |
| Запуск и декодирование последовательного протокола передачи данных | |
| DS80000-EMBDA | Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/ RS422/RS485, I2C, SPI) |
| DS80000-AUTOA | Запуск и декодирование сигналов шин (CAN, CAN-FD, LIN, FlexRay) |
| DS80000-AUDIOA З | апуск и декодирование сигналов шин последовательной передачи данных (I2S) |
| DS80000-AEROA | Запуск и декодирование сигналов последовательной шины MIL-STD-1553 |
| DS80000-USBA | Запуск и декодирование сигналов шин последовательной передачи данных (USB 2.0) |
| Аксессуары | |
| BNC Adapter Input 50Ω | Прецизионный адаптер c 3,5 мм на BNC (50 Ω) |
| High Impedance Adapter | Переходник пробника с 3,5 мм на BNC c высоким импедансом (1 МΩ) |
Цена
14 267 352 ₽
RIGOL DS80804 - высокопроизводительный цифровой запоминающий 4-х канальный осциллограф High-End класса, с полосой пропускания до 8 ГГц, с максимальной частотой дискретизации в реальном времени 20 Гвыб/с на канал. Прибор реализован на базе специальной аппаратной платформы Station MAX II по архитектуре UltraVision III (3-го поколения).
Модульная аппаратная платформа Station Max II
Уникальные инновации и изменения в конструкции RIGOL DS80804, недоступные для осциллографов RIGOL других модификаций, позволяют существенно расширить измерительные возможности.
Данная технология обеспечивает осциллографу RIGOL DS80804 передовые технические характеристики (частота дискретизации, глубина памяти, скорость захвата осциллограмм и разрешение по вертикали) по сравнению с предыдущими моделями осциллографов RIGOL.
Абсолютным новшеством в конструкции осциллографа RIGOL DS80804 является независимая аппаратная реализация обработки данных по всем 4-м входным аналоговым каналам с максимальной частотой дискретизации.
Функционал осциллографа RIGOL DS80804 стандартно объединяет в одном корпусе 4 независимых прибора:
- Цифровой осциллограф с режимом высокого разрешения (до 16 бит).
- 3-х разрядный цифровой вольтметр.
- 8-ми разрядный высокоточный частотомер.
- 64-х разрядный сумматор.
Опционально можно активировать функцию - анализатор цифровых протоколов.
Особенности
- Несколько независимых приборов в одном корпусе: цифровой осциллограф, цифровой вольтметр, частотомер и сумматор, анализатор протоколов (опция).
- Расширенной анализ джиттера и глазковой диаграммы (опция).
- Автоматическое измерение до 41 параметра сигнала.
- Различные математические операции, встроенный расширенный анализ БПФ,и функция поиска пиков.
- Многооконный интерфейс поддерживает множество инструментов для одновременного анализа, упрощая просмотр сигналов, измерений и результатов.
- Основной 15,6-дюймовый емкостный цветной сенсорный экран Full HD высокой четкости с электронным управлением наклона экрана + дополнительный 3,5 дюймовый экран с виброоткликом для управления измерительными функциями прибора.
- До 2 000 000 кадров аппаратной непрерывной записи и воспроизведения сигналов в режиме реального времени.
Характеристики
| Артикул | DS80804 |
| Количество входных аналоговых каналов | 4 |
| Количество каналов внешней синхронизации | 1 |
| Полоса пропускания аналоговых каналов | до 8 ГГц |
| Максимальная частота дискретизации в реальном времени на канал | 20 Гвыб/с |
| Максимальная глубина памяти | 0.5 Гвыб на канал (2 Гвыб на канал - опция) |
| Скорость захвата осциллограмм | более >500 000 осц/с |
| Разрешение по вертикали | регулируемая от 8 бит до 16 бит |
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел (50 Ω) |
| Диапазон временной развёртки | 20 пс/дел ~ 1000 с/дел |
| Режим выборки | выборка в реальном времени |
| Общая частота дискретизации | 80 Гвыб/с |
| Максимальная частота дискретизации | 20 Гвыб/с (активны все каналы) |
| Аппаратная запись и воспроизведение сигналов в реальном времени | макс. 2 000 000 кадров (одноканальный режим) |
| Пиковый детектор | захват глитчей от 100 пс |
| Разрешение встроенных дисплеев | 1920 х 1080 пикселей; 480 х 320 пикселей |
| Система вертикального отклонения | |
|---|---|
| Входная связь | по постоянному току |
| Входной импеданс | 50 Ом ± 3% |
| Входная емкость | 17 пФ ± 3 пФ |
| Коэффициент деления пробника | 0,0001X, 0,0002X, 0,0005X, 0,001X, 0,002X, 0,005X, 0,01X, 0,02X, 0,05X, 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X, пользовательский ± 100 дБ |
| Максимальное входное напряжение | ≤10 мВ/дел: 1 В СКЗ, >10 мВ/дел: 5 В СКЗ |
| Диапазон чувствительности по вертикали | 1 мВ/дел ~ 1 В/дел |
| Диапазон смещения | ±0,4 В (2 мВ/дел~50 мВ/дел); ±1 В (51 мВ/дел~100 мВ/дел); ±4 В (101 мВ/дел~1 В/дел) |
| Динамический диапазон | ±5 дел (8 бит) |
| Относительная погрешность | усиления по постоянному току: ± 2% от полной шкалы |
| Точность смещения постоянного тока | ≤200 мВ/дел (±0,1 дел. ±2 мВ ± 1,5% смещения) >200 мВ/дел (±0,1 дел. ±2 мВ ± 1,0% смещение) |
| Межканальная развязка | ≥ 100:1 (от постоянного тока до 1 ГГц); ≥ 30:1 (> 1 ГГц) |
| Горизонтальная развертка | |
| Диапазон временной развертки | от 20 пс/дел до 1000 с/дел |
| Точная настройка | |
| Разрешение по времени | 0,2 пс |
| Погрешность частоты опорного генератора | ± 0,1 ppm (точность начальной калибровки) ± 0,1 ppm/год (скорость старения) |
| Диапазон задержки временной развертки | максимальное значение -5 дел перед запуском 1с или 100 дел после запуска |
| Измерение временного интервала | ΔT (с использованием курсоров) ± (точность временной развертки × показание) ± (0,001 × ширина экрана) ± 20 пс; |
| Диапазон коррекции межканального смещения | ±100 нс, точность ±1 пс |
| Режимы |
|
| Временная развертка | СКАНИРОВАНИЯ ≥ 200 мс/дел.ROLL ≥ 50 мс/дел, возможность автоматического входа/выхода |
Комплектация
- Осциллограф
- Сетевой кабель
- USB-кабель
Дополнительные опции и комплектующие
| Опции анализа | |
|---|---|
| DS80000-JITTA | Расширенной анализ джиттера и глазковой диаграммы |
| Опции проверки на соответствие стандарту | |
| DS80000-DDR3C | Тест на соответствие DDR3 и LPDDR3 |
| DS80000-USBC | Тест на соответствие USB 2.0 |
| DS80000-ENETC | Тест на соответствие 100M/1000M Ethernet |
| Запуск и декодирование последовательного протокола передачи данных | |
| DS80000-EMBDA | Запуск и декодирование сигналов шин последовательной передачи данных (RS232/UART/ RS422/RS485, I2C, SPI) |
| DS80000-AUTOA | Запуск и декодирование сигналов шин (CAN, CAN-FD, LIN, FlexRay) |
| DS80000-AUDIOA З | апуск и декодирование сигналов шин последовательной передачи данных (I2S) |
| DS80000-AEROA | Запуск и декодирование сигналов последовательной шины MIL-STD-1553 |
| DS80000-USBA | Запуск и декодирование сигналов шин последовательной передачи данных (USB 2.0) |
| Аксессуары | |
| BNC Adapter Input 50Ω | Прецизионный адаптер c 3,5 мм на BNC (50 Ω) |
| High Impedance Adapter | Переходник пробника с 3,5 мм на BNC c высоким импедансом (1 МΩ) |
Характеристики
- Артикул
- 38С000182
- Количество каналов
- 4
- Частота дискретизации
- 20 Гвыб/с
Особенности
- Госреестр
- №93223-24
