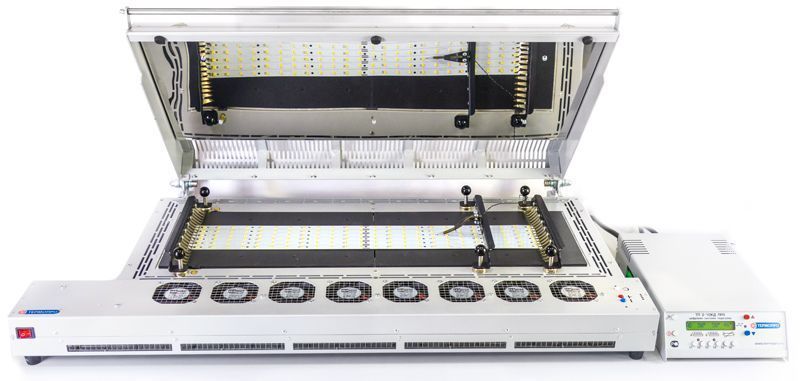

Термопро LED-580. Камерная печь для пайки оплавлением

Универсальная печь LED-580 предназначена для групповой пайки оплавлением по термопрофилю печатных плат и длинномерных светодиодных линеек в условиях мелкосерийного и опытного производства. Пайка в печи допускает применение как традиционных, так и бессвинцовых припоев. Встроенные вентиляторы формируют зону охлаждения с поддержанием скорости, заданной термопрофилем для правильной кристаллизации припоя.

Большая нагревательная поверхность печи оплавления с размерами 580×180 мм обеспечивает исключительно равномерный подвод тепла в зону пайки светодиодов непосредственно через алюминиевую плату. Такой способ нагрева, без воздействия мощного ИК-излучения сверху, гарантирует защиту излучающей поверхности светодиода от термических повреждений.

В печи оплавления паяльной пасты применена технология автоматического термопрофилирования. Пайка smd светодиодов на алюминиевые линейки с помощью этой технологии обеспечивает высокое качество работы и не требует отладки. Специальное приложение «ТЕРМОПРО — ЦЕНТР» непрерывно контролирует термодатчик температуры установленный на печатную плату и в режиме обратной связи регулирует температуру нагревателя для точной отработки печью оплавления заданного термопрофиля.

Особенности

• Печь оплавления LED-580 для пайки светодиодов не имеет аналогов на российском рынке паяльного оборудования.
• Цикл оплавления занимает примерно 10 минут.
• Предусмотрена работа печи оплавления припоя с открытой крышкой для проведения ремонтных операций по замене или пайке светодиодов с предварительным равномерным подогревом светодиодных линеек и плат.
• Высокоточный контроль термопрофиля при пайке печатной платы обеспечивается термодатчиком обратной связи.
• Быстрая бережная пайка по термопрофилю и подогрев любых печатных плат без деформации.
• Исключительная равномерность распределения температуры по всей нагревательной поверхности.
• Автоматическая пайка оплавлением по термопрофилю обеспечивает повторяемость техпроцесса и соблюдение рекомендованных режимов пайки светодиодов.
• В печи оплавления LED-580 предусмотрен режим пайки светодиодов на однотипные узлы по заранее отлаженным термопрофилям без установки термодатчика. Для пайки светодиодов может применяться как традиционный, так и бессвинцовый припои.
• Зона охлаждения печатной платы формируется автоматически при помощи встроенных в печь оплавления вентиляторов. Печь оплавления рассчитана на многолетнюю эксплуатацию и обеспечена трехлетней гарантией производителя.
• Для регулировки температуры нагревателей печи оплавления в комплект поставки включен цифровой двухканальный регулятор температуры ТП 2-10 КД ПРО. Регулятор оснащен одним измерительным каналом для контроля температуры печатной платы в процессе пайки оплавлением. Для контроля температуры платы по большему числу точек рекомендуем измеритель термопрофилей ТЕРМОСКОП ТА-570М.

Характеристики

Комплектация

• Термопро LED-580 камерная печь - 1 шт.
• Цифровой двухканальный регулятор температуры ТП 2-10 КД ПРО - 1 шт.

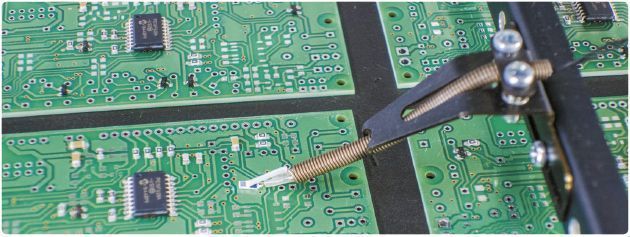

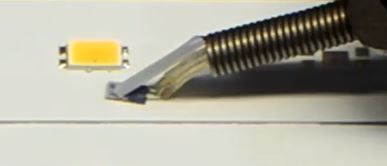

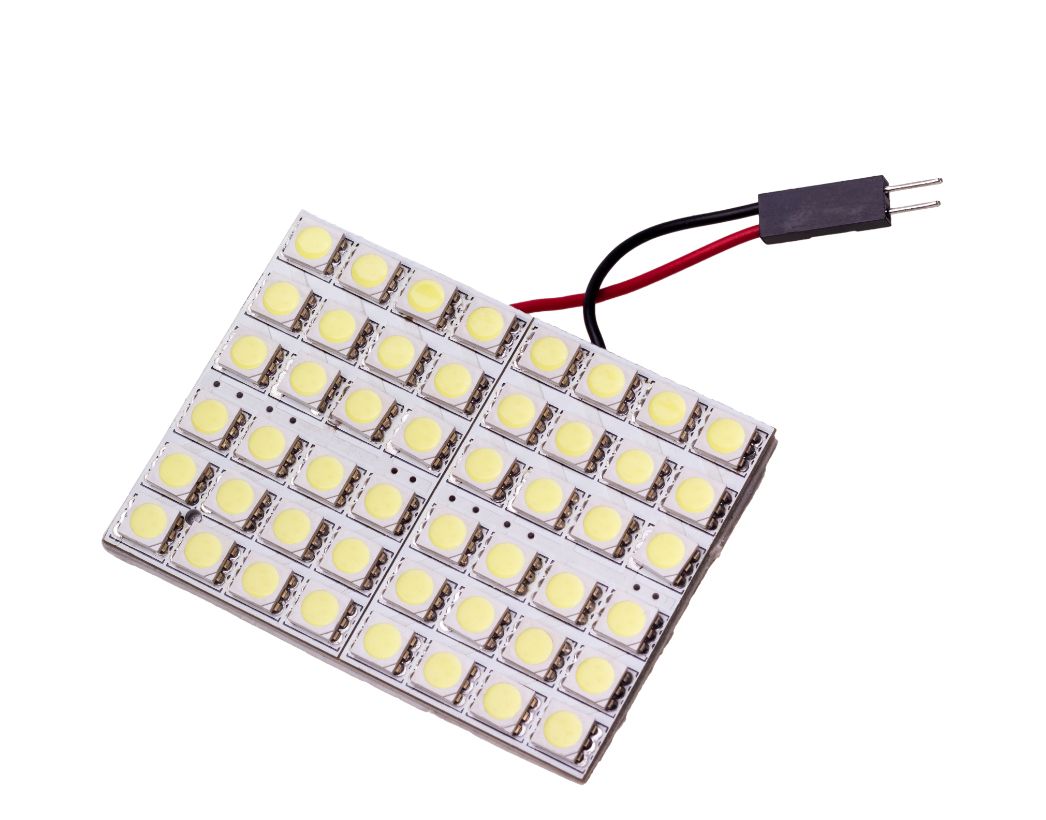

Рекомендации по быстрой и удобной установке светодиодов

Пайка smd светодиодов в печи оплавления – это завершающая производственная операция.
Технология содержит еще две предварительные операции:

• Нанесение паяльной пасты на контактные площадки.
• Установка компонентов (светодиодов, резисторов и т.п.) на печатную плату.
