R&S NRX. Измеритель мощности

R&S®NRX одновременно поддерживает до четырех датчиков мощности компании R&S и отображает результаты на гибко настраиваемом экране. Пользовательский интерфейс с концепцией управления на базе сенсорного экрана упрощает эксплуатацию. Кроме того, функциональные клавиши на передней панели обеспечивают быстрый доступ к наиболее важным функциям.

Ключевые факты

• Интуитивно понятное управление с помощью сенсорного графического интерфейса пользователя
• Поддержка до четырех датчиков мощности R&S®NRP и R&S®NRQ6
• Поддержка всех функций измерения датчиков
• Дополнительный высокоточный модуль опорного источника немодулированного сигнала и импульсного режима
• Дополнительные измерения отраженной мощности с помощью датчиков NRT-Zxx

Простое управление

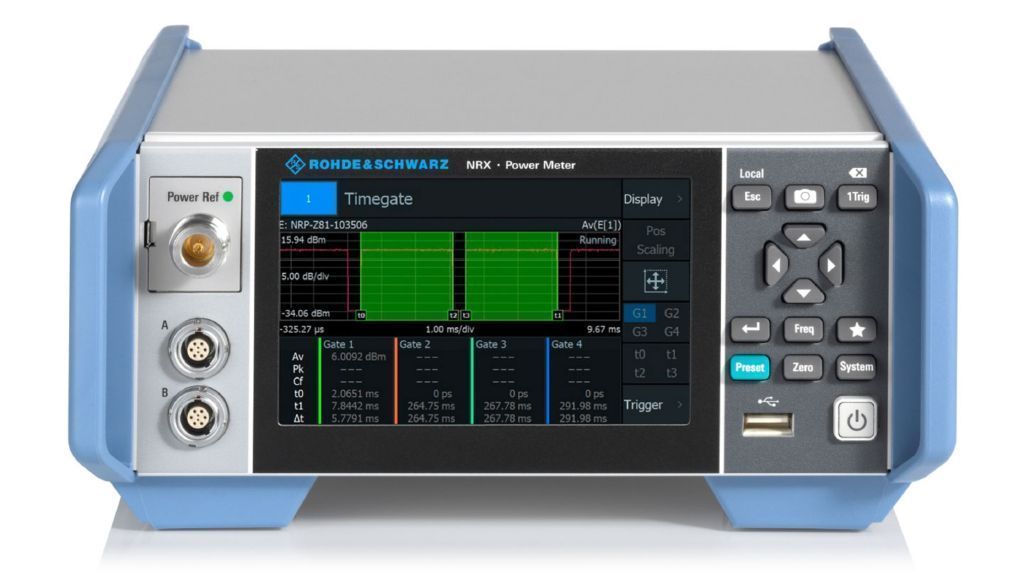

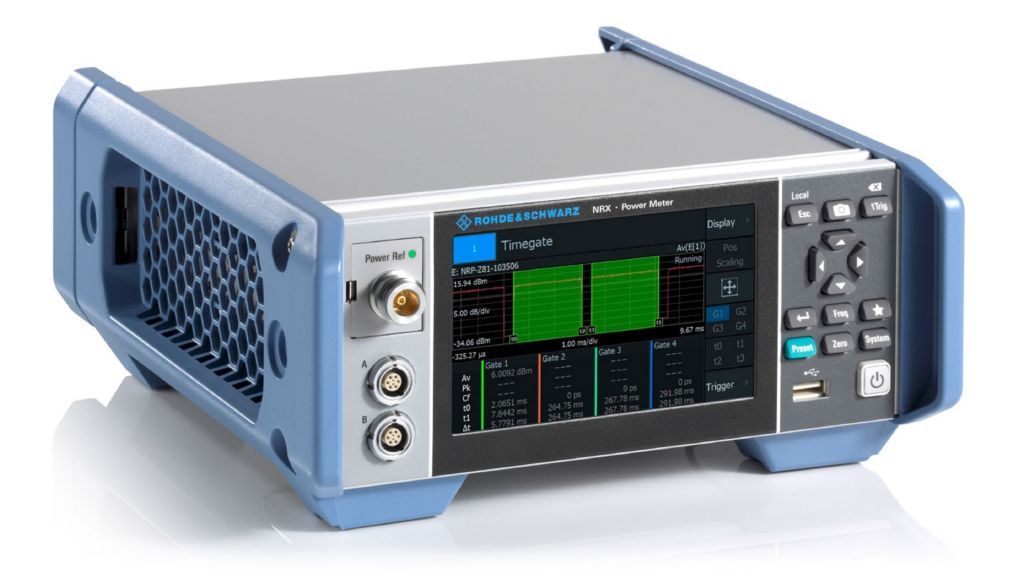

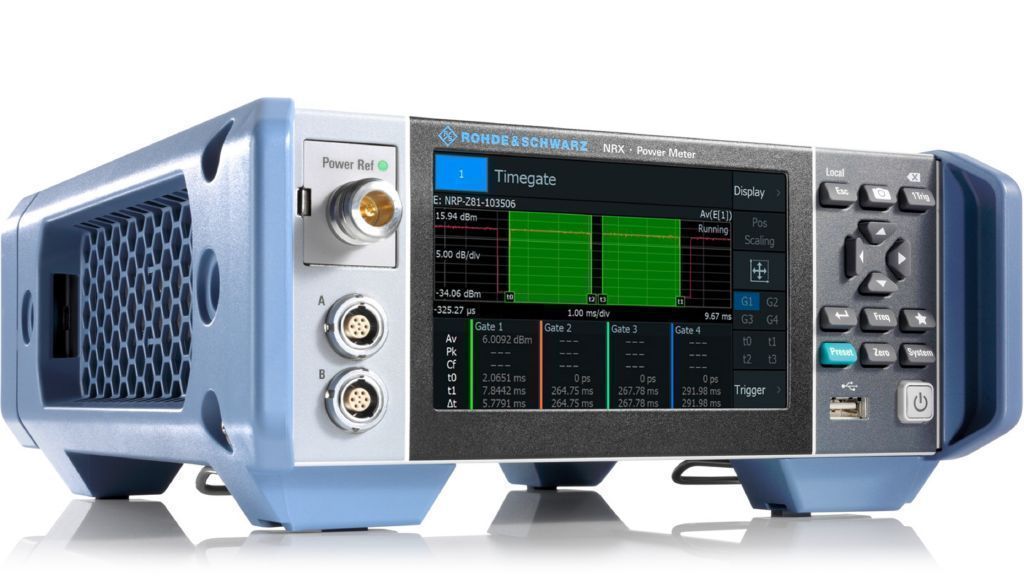

Цветной TFT-дисплей с диагональю 5 дюймов поддерживает интуитивно понятную многооконную концепцию управления. Четкое визуальное восприятие основных параметров и функций достигается благодаря цветовому кодированию. Результаты отображаются в цифровых и графических окнах, которые легко настраиваются. Функциональные клавиши на передней панели обеспечивают быстрый доступ к наиболее важным функциям. Открыть меню настройки частоты или обнулить подсоединенные датчики можно одним нажатием клавиши.

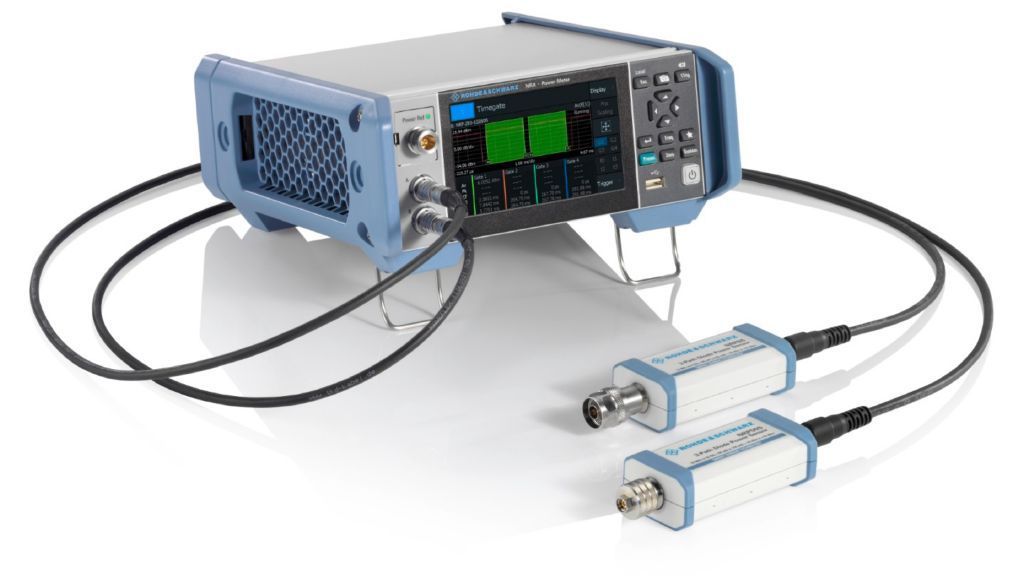

Четыре измерительных канала

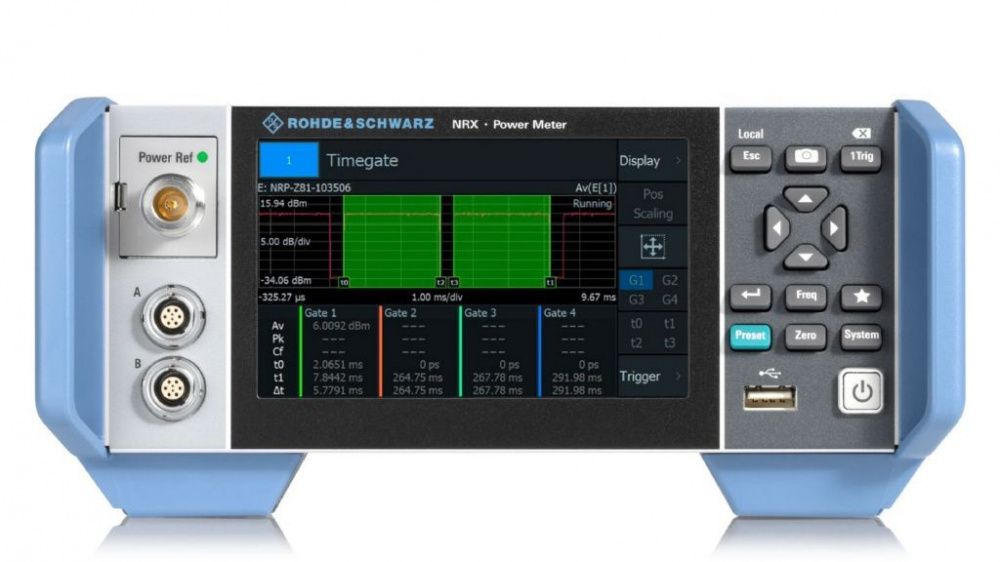

В стандартную конфигурацию прибора R&S®NRX входит один измерительный канал. Базовый блок может быть дополнительно расширен до двух или четырех измерительных каналов. Возможно одновременное отображение до четырех результатов в цифровой форме в режимах непрерывного усреднения, серии импульсов, усреднения в пределах таймслота и усреднения в пределах строба. В дополнение к уровню абсолютной и относительной мощности могут отображаться рассчитываемые коэффициенты мощности, КСВН, обратных потерь и отражения.

Автоматический анализ импульсов

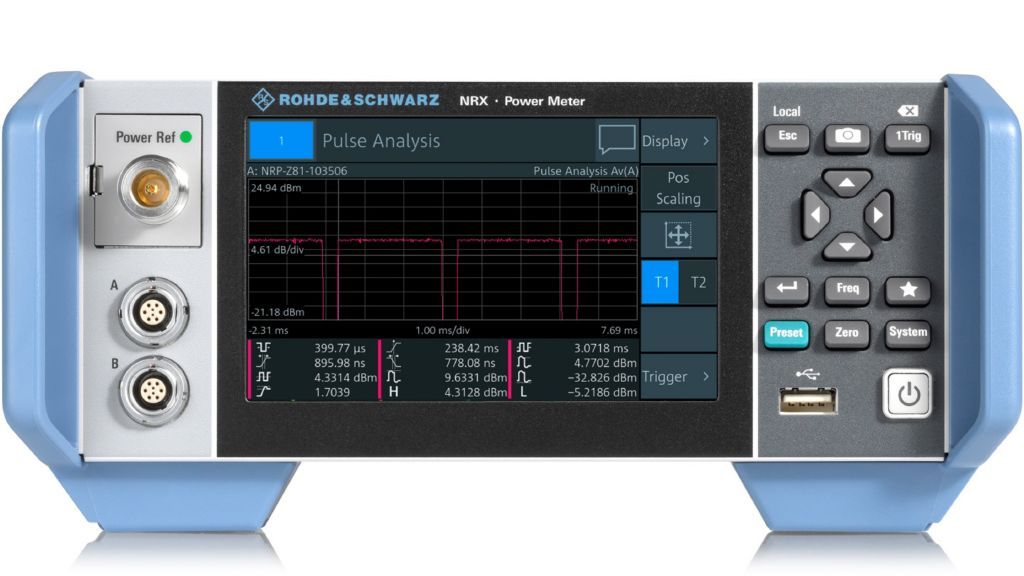

Все широкополосные датчики мощности R&S®NRP-Z8x поддерживают автоматический анализ импульсов. Кроме измерительной кривой, могут отображаться до 12 из 18 выбранных пользователем параметров импульса.

Источник для проверки датчика

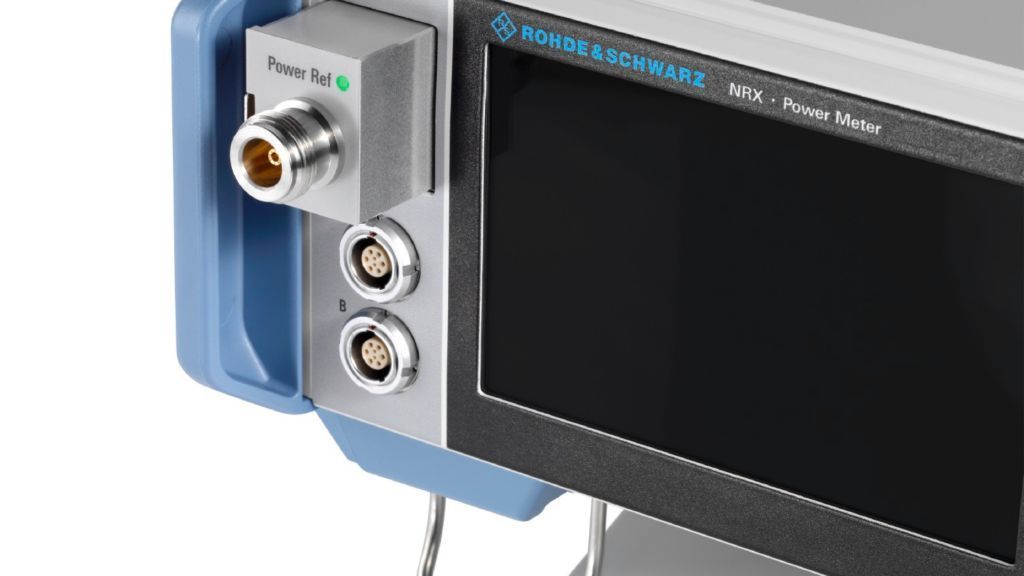

Дополнительный высокоточный модуль источника опорной частоты 50 МГц/1 ГГц (источник для проверки датчика R&S®NRX-B1) можно использовать в режиме CW для проверки функционирования всех датчиков мощности R&S®NRP. В импульсном режиме тестовый генератор можно использовать для проверки качества импульсных измерений широкополосных датчиков мощности R&S®NRP-Z8x или частотно-избирательного датчика мощности R&S®NRQ.

Измерение коэффициента отражения по мощности

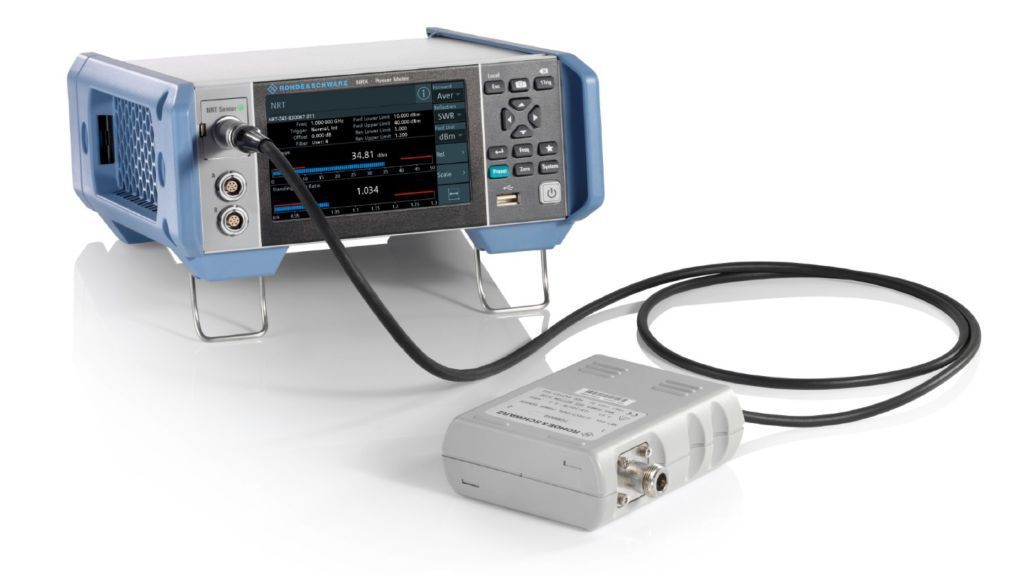

R&S®NRX дополнительно предоставляет интерфейс R&S®NRX-B9 для направленных датчиков мощности R&S®NRT2. R&S®NRX поддерживает все измерительные функции направленных датчиков мощности R&S®NRT-Zxx, таких как измеритель отраженной мощности R&S®NRT2. Большой и удобный сенсорный экран одновременно отображает прямую и обратную мощность.

Гибкое взаимодействие

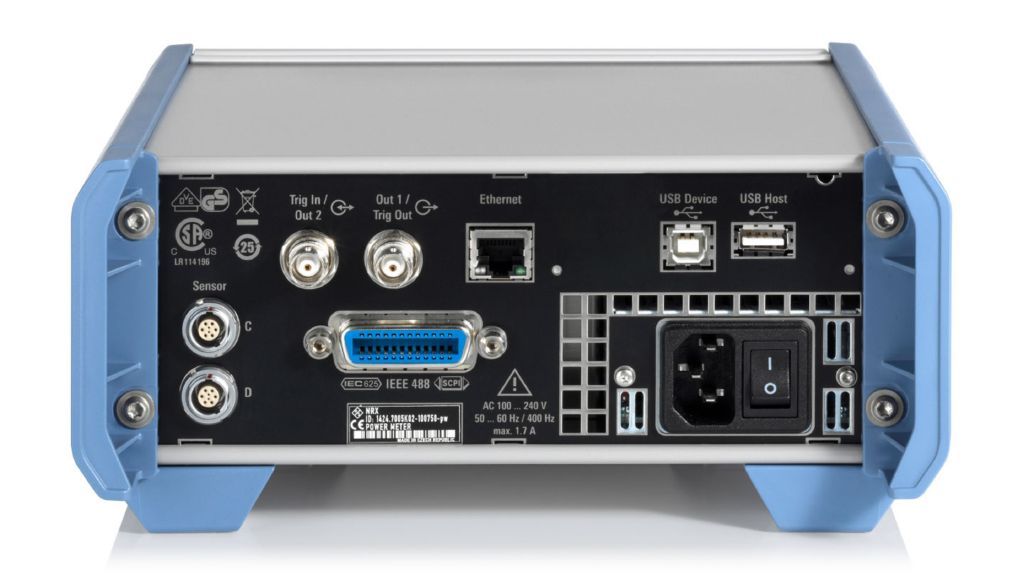

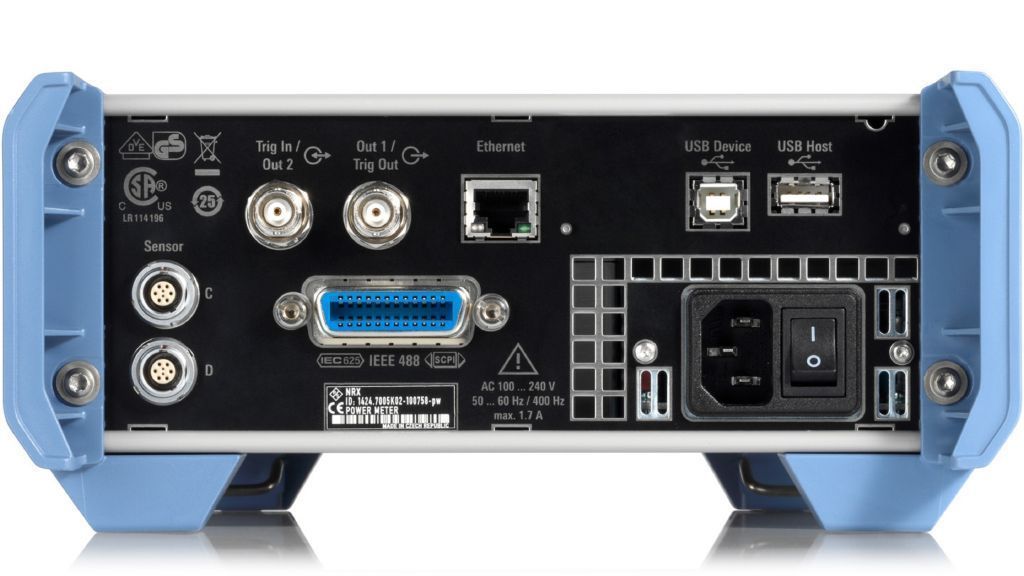

R&S®NRX предоставляет три различных интерфейса дистанционного управления для интеграции в автоматизированные испытательные установки: Ethernet, USB и дополнительно GPIB (R&S®NRX-B8). Вход сигнала запуска на задней панели предназначен для внешнего запуска в случае синхронизированных измерений мощности. Пропорциональное уровню напряжение или цифровой сигнал для контроля предельного значения может выдаваться через разъемы BNC.
