R&S NRPxxP. Импульсные датчики мощности

картинка R&S NRPxxP. Импульсные датчики мощности

Распечатать

Артикул: 29С000183

Описание

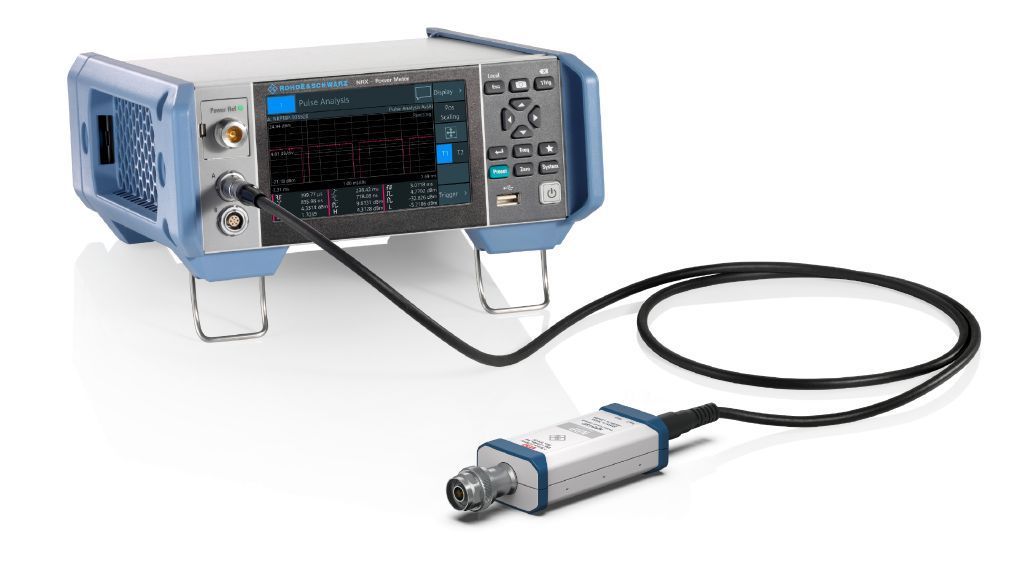

Импульсные датчики мощности R&S®NRPxxP идеальны для радиолокационных систем. Максимальная полоса пропускания видеосигнала 30 МГц и время нарастания/спада < 13 нс означают, что датчики могут измерять длительность импульсов до 50 нс. Ключевые параметры импульса определяются автоматически для упрощения измерений и предотвращения эксплуатационных ошибок. За счет увеличения частоты дискретизации режим высокого разрешения для повторяющихся сигналов может отображать сильно увеличенные участки сигнала.

Ключевые факты

Выдающиеся динамический диапазон и точность
Режим высокого разрешения
Максимальная скорость измерений

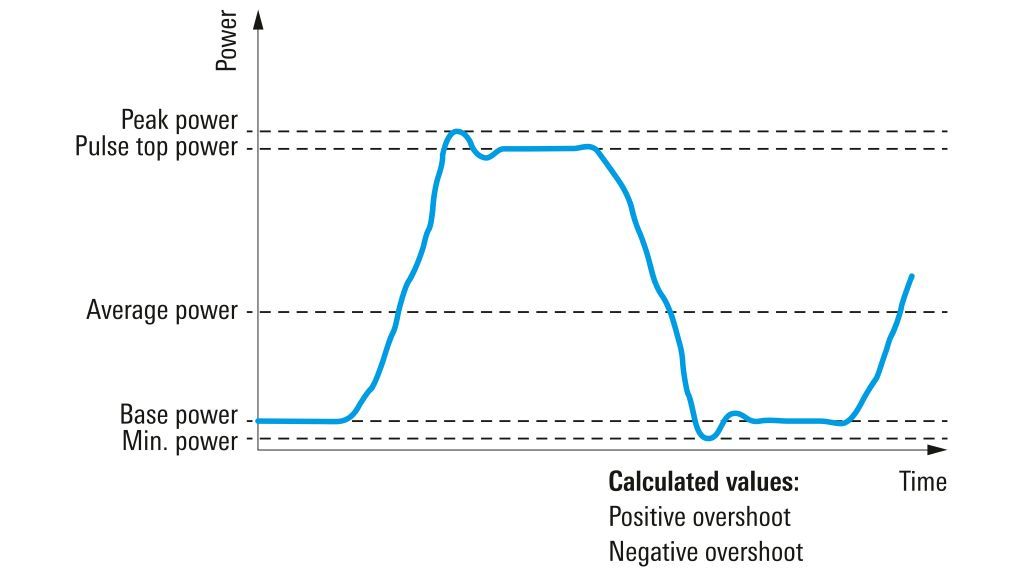

Автоматический анализ импульсов
Статистический анализ

Доступные модели

	Диапазон частот	Диапазон уровня	Тип разъема
R&S®NRP18P / 1444.1190.02	50 MHz — 18 GHz	-60 dBm — +20 dBm	N (m)
R&S®NRP40P / 1444.1290.02	50 MHz — 40 GHz	-60 dBm — +20 dBm	2.92 mm (m)
R&S®NRP50P / 1444.1390.02	50 MHz — 50 GHz	-60 dBm — +20 dBm	2.4 mm (m)

Интерфейсные кабели

R&S®NRP-ZKU / 1419.0658.02	Интерфейсный кабель USB-A, длина 0,75 м
R&S®NRP-ZKU / 1419.0658.03	Интерфейсный кабель USB-A, длина 1,5 м
R&S®NRP-ZKU / 1419.0658.04	Интерфейсный кабель USB-A, длина 3 м
R&S®NRP-ZKU / 1419.0658.05	Интерфейсный кабель USB-A, длина 5 м
R&S®NRP-ZKC / 1425.2442.02	USB-C interface cable, length: 0.75 m
R&S®NRP-ZKC / 1425.2442.03	USB-C interface cable, length: 1.5 m
R&S®NRP-ZKC / 1425.2442.04	USB-C interface cable, length: 3.0 m
R&S®NRP-ZK6 / 1419.0664.02	6-контактный интерфейсный кабель, длина 1,5 м
R&S®NRP-ZK6 / 1419.0664.03	6-контактный интерфейсный кабель, длина 3 м
R&S®NRP-ZK6 / 1419.0664.04	6-контактный интерфейсный кабель длиной 5 м
R&S®NRP-ZK8 / 1424.9408.02	Восьмипроводной кабель интерфейса длиной 1,50 м для подключения к R&S®NRX.
R&S®NRP-ZK8 / 1424.9408.03	Восьмипроводной кабель интерфейса USB длиной 3,00 м для подключения к R&S®NRX.
R&S®NRP-ZK8 / 1424.9408.04	Восьмипроводной кабель интерфейса длиной 5,00 м для подключения к R&S®NRX.

Интерфейсные принадлежности

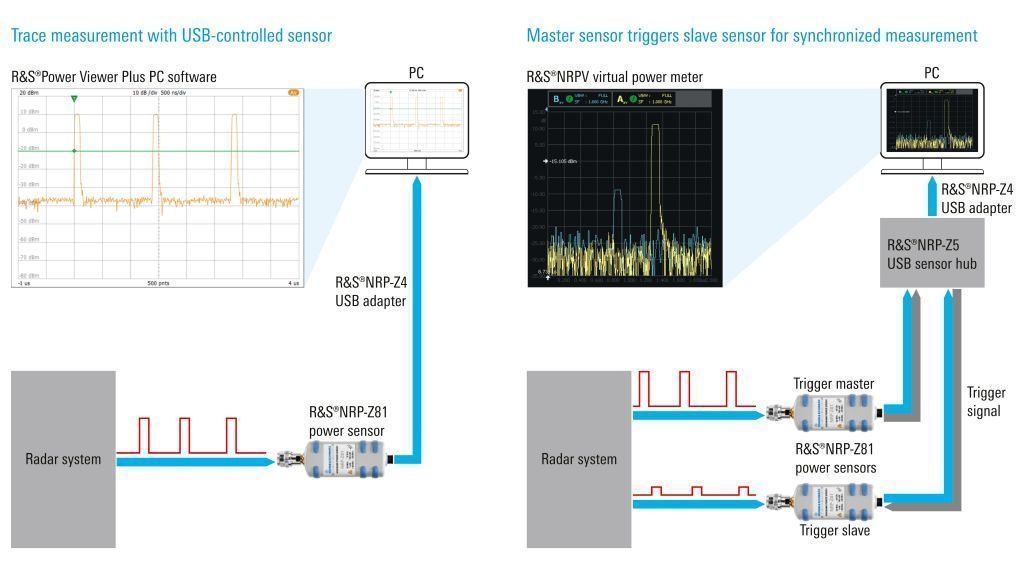

R&S®NRP-Z5 / 1146.7740.02

USB-концентратор датчиков. К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
