R&S NRP S/SN/SN-V. Трехканальные диодные датчики мощности

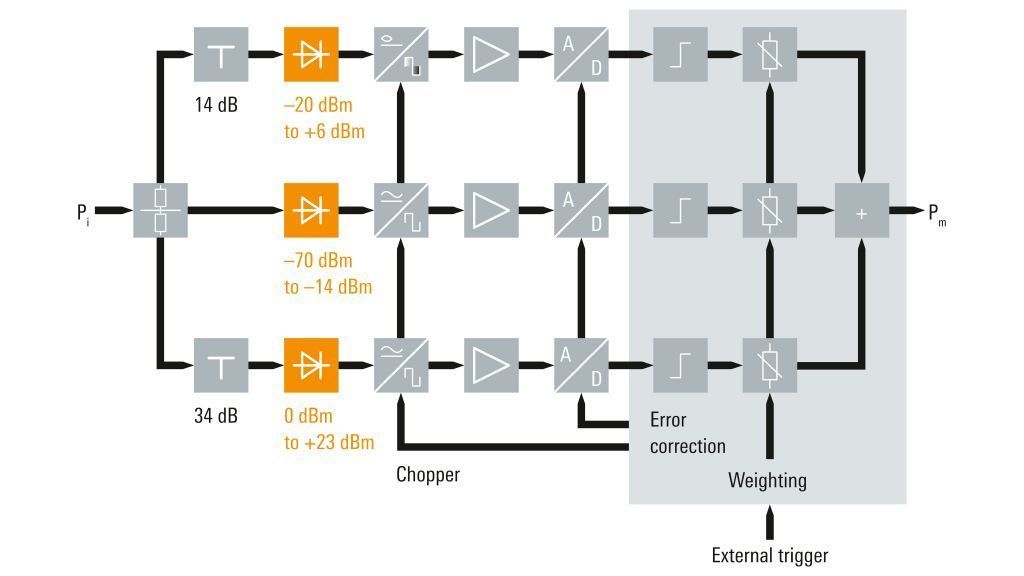

В датчиках мощности R&S®NRPxxS/SN применяются три отдельных диодных канала, каждый из которых используется в оптимальном диапазоне детектора. В результате появляется возможность определять среднюю мощность с высокой точностью, не зависящей от типа модуляции. На результаты измерения существенно влияют сигналы помех или гармоники. В связи с этим датчики мощности R&S®NRPxxS/SN ведут себя аналогично тепловым датчикам мощности, но работают значительно быстрее. Они обеспечивают динамический диапазон до 93 дБ с превосходным нижним ограничением измерения, составляющим –70 дБмВт.

Ключевые факты

• Быстрые и точные измерения мощности немодулированных и модулированных сигналов
• 100000 показаний/с

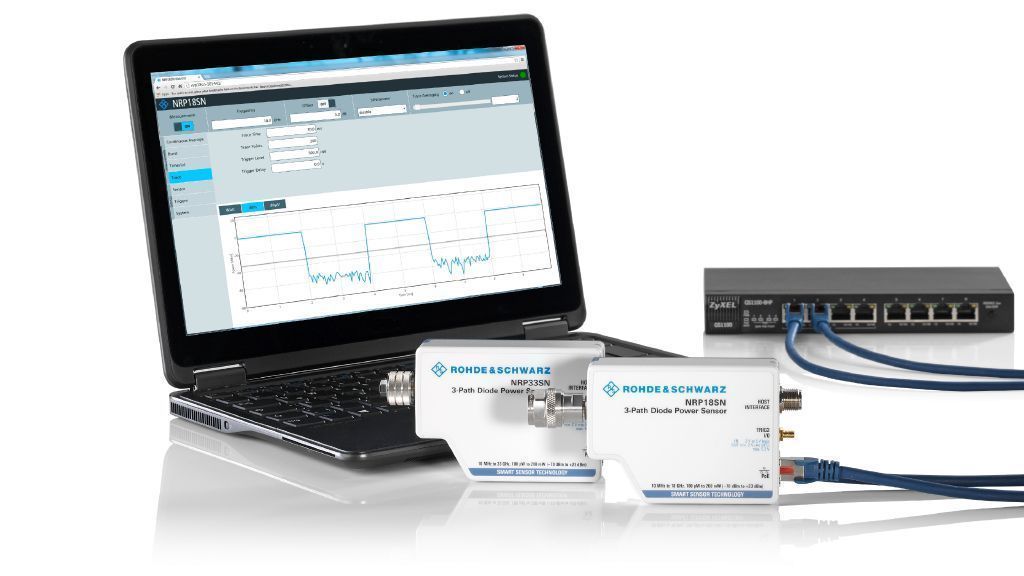

• Управление и мониторинг по LAN и USB

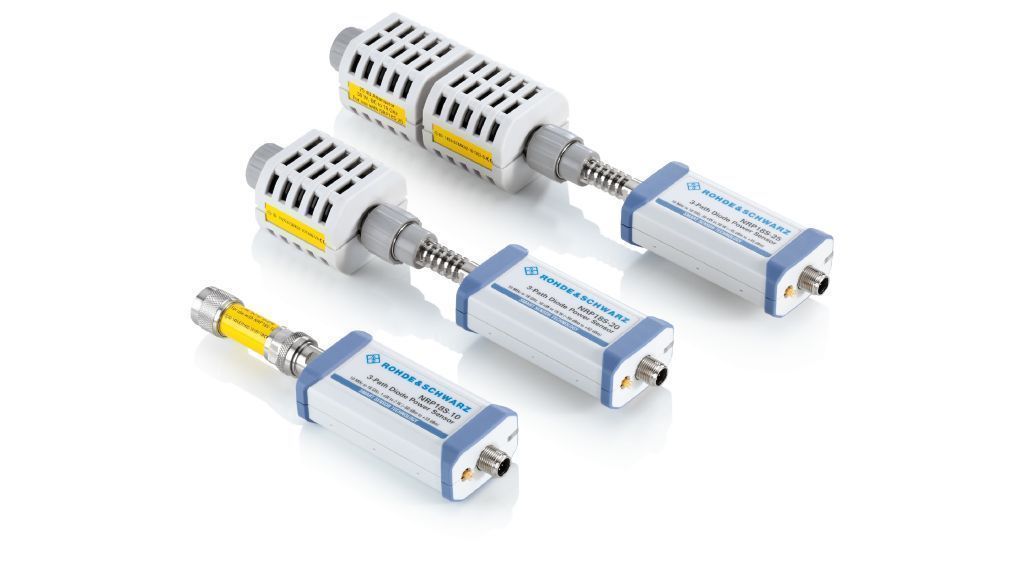

• Датчики для систем высокой мощности
• Гибкий режим работы с базовым блоком R&S®NRX

Доступные модели

Модели		Диапазон частот	Диапазон уровня	Интерфейс LAN	Тип разъема
	R&S®NRP8S / 1419.0006.02	10 MHz — 8 GHz	-70 dBm — +23 dBm		N (m)
	R&S®NRP8SN / 1419.0012.02	10 MHz — 8 GHz	-70 dBm — +23 dBm	есть	N (m)
	R&S®NRP18S / 1419.0029.02	10 MHz — 18 GHz	-70 dBm — +23 dBm		N (m)
	R&S®NRP18SN / 1419.0035.02	10 MHz — 18 GHz	-70 dBm — +23 dBm	есть	N (m)
	R&S®NRP33S / 1419.0064.02	10 MHz — 33 GHz	-70 dBm — +23 dBm		3.5 mm (m)
	R&S®NRP33SN / 1419.0070.02	10 MHz — 33 GHz	-70 dBm — +23 dBm	есть	3.5 mm (m)

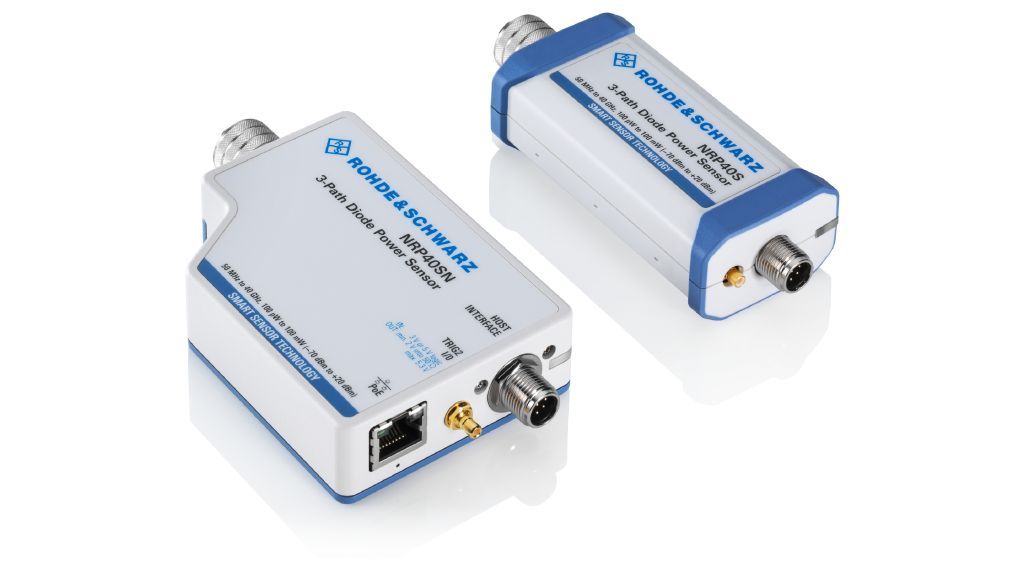

	R&S®NRP40S / 1419.0041.02	50 MHz — 40 GHz	-70 dBm — +20 dBm		2.92 mm (m)
	R&S®NRP40SN / 1419.0058.02	50 MHz — 40 GHz	-70 dBm — +20 dBm	есть	2.92 mm (m)
	R&S®NRP50S / 1419.0087.02	50 MHz — 50 GHz	-70 dBm — +20 dBm		2.4 mm (m)
	R&S®NRP50SN / 1419.0093.02	50 MHz — 50 GHz	-70 dBm — +20 dBm	есть	2.4 mm (m)
	R&S®NRP67S / 1424.6396.02	50 MHz — 67 GHz	-70 dBm — +20 dBm		1.85 mm (m)
	R&S®NRP67SN / 1424.6409.02	50 MHz — 67 GHz	-70 dBm — +20 dBm	есть	1.85 mm (m)
	R&S®NRP18S-10 / 1424.6721.02	10 MHz — 18 GHz	-60 dBm — +33 dBm		N (m)
	R&S®NRP18S-20 / 1424.6738.02	10 MHz — 18 GHz	-50 dBm — +42 dBm		N (m)
	R&S®NRP18S-25 / 1424.6744.02	10 MHz — 18 GHz	-45 dBm — +45 dBm		N (m)
	R&S®NRP90S / 1424.6421.02	50 MHz — 90 GHz	-70 dBm — +20 dBm		1.35 mm (m)
	R&S®NRP90S / 1424.6421.03	50 MHz — 90 GHz	-70 dBm — +20 dBm		1.00 mm (m)
	R&S®NRP90SN / 1424.6450.02	50 MHz — 90 GHz	-70 dBm — +20 dBm	есть	1.35 mm (m)

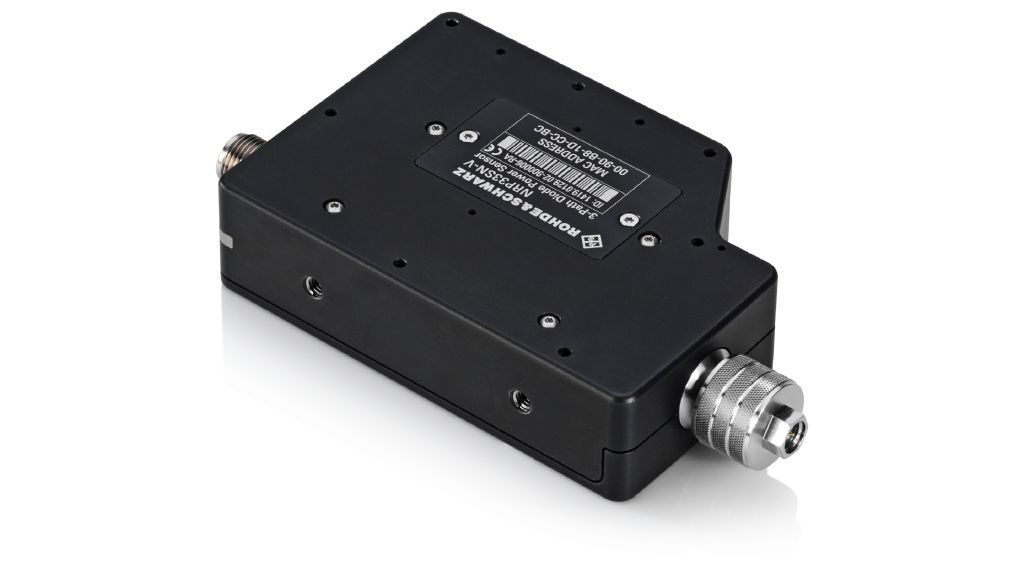

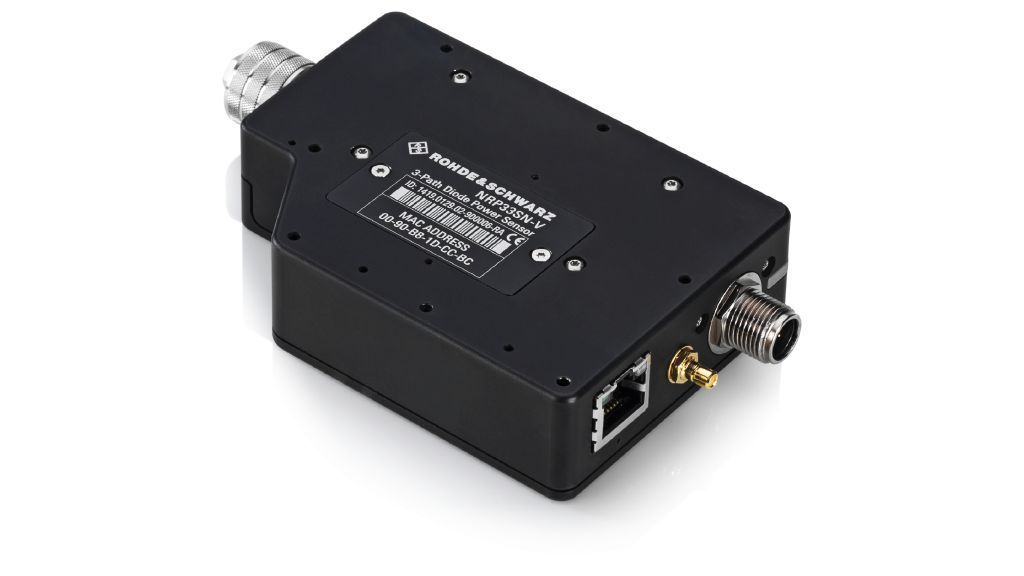

	R&S®NRP33SN-V / 1419.0129.02	10 MHz — 33 GHz	-70 dBm — +23 dBm	есть	3.5 mm (m)
	R&S®NRP67SN-V / 1424.6415.02	50 MHz — 67 GHz	-70 dBm — +20 dBm	есть	1.85 mm (m)

Интерфейсные кабели

Интерфейсные принадлежности

R&S®NRP-Z5 / 1146.7740.02

USB-концентратор датчиков. К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
