R&S NRPM. Решение для беспроводного измерения мощности

R&S NRPM. Решение для беспроводного измерения мощности

картинка R&S NRPM. Решение для беспроводного измерения мощности

Распечатать

Артикул: 29С000181

Описание

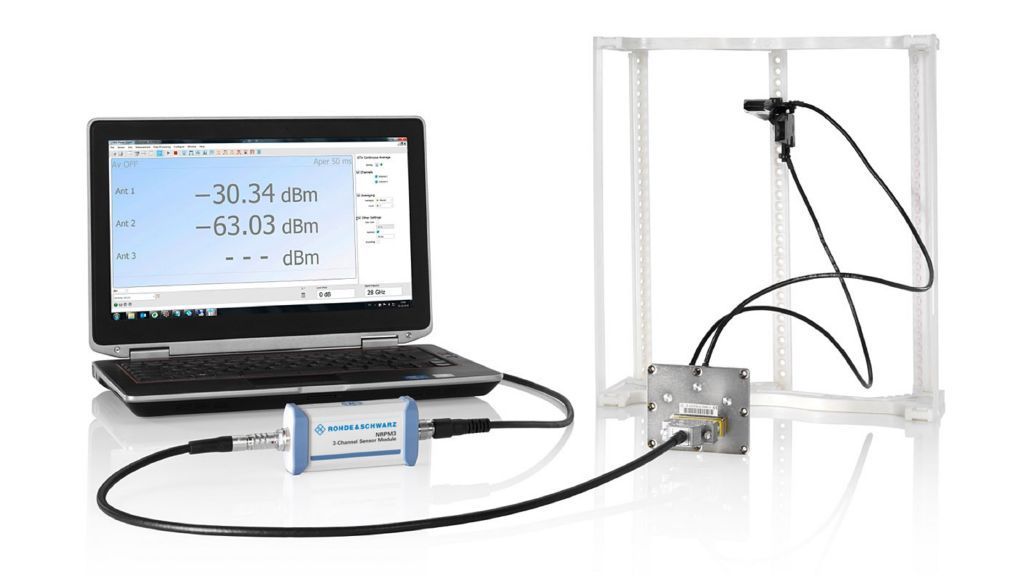

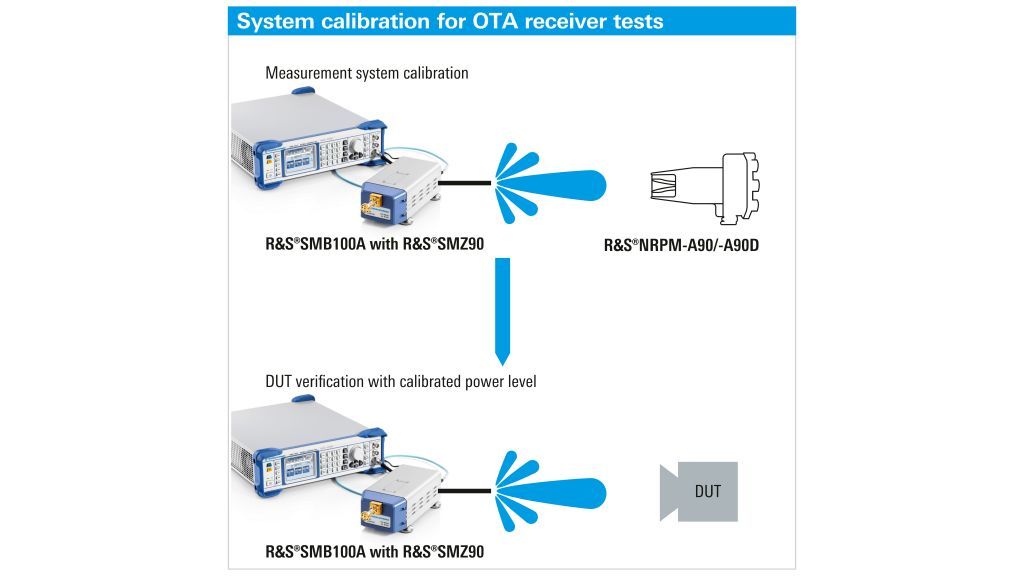

R&S®NRPM предназначен для сверхточных эфирных измерений мощности. Представляет собой полностью откалиброванное и индивидуально масштабируемое решение для беспроводного (ОТА) измерения мощности, предназначенное для настольного применения или работы в составе оборудования безэховых камер. Охватывая диапазон частот от 18 ГГц до 90 ГГц, этот прибор идеально подходит для беспроводных (эфирных, OTA) верификационных испытаний формирования ДН в стандартах 5G, WLAN IEEE 802.11ad и IEEE 802.11ay, а также для калибровки выходной мощности передающих антенн.

Ключевые факты

Диапазон частот: от 18 ГГц до 90 ГГц
Очень быстрый режим списка приема
Для стандартов 5G, WLAN IEEE 802.11ad и IEEE 802.11ay, а также в качестве автомобильного радара
Полностью откалиброванный антенный модуль с встроенным диодным детектором
Масштабируемость под требования заказчика

Спецификация

Однополяризованная антенна R&S®NRPM-A90
Диапазон частот		от 18 ГГц до 90 ГГц
Диапазон измерения мощности (частотно-зависимый)	непрерывное среднее	от -76 дБмВт до -19 дБмВт
	кривая	от -63 дБмВт до -19 дБмВт
Время нарастания/спада		2.2 мкс
Полоса видеофильтра		220 кГц
Погрешность измерения
от 18 ГГц до 24 ГГц	абсолютная	от 0,68 дБ до 0,81 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 24 ГГц до 35 ГГц	абсолютная	от 0,49 дБ до 0,66 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 35 ГГц до 57 ГГц	абсолютная	от 0,50 дБ до 0,72 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 57 ГГц до 71 ГГц	абсолютная	от 0,58 дБ до 0,83 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 71 ГГц до 81 ГГц	абсолютная	от 0,61 дБ до 0,91 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 81 ГГц до 90 ГГц	абсолютная	от 0,69 дБ до 0,97 дБ
	относительная	от 0,05 дБ до 0,09 дБ
Антенна с двойной поляризацией R&S®NRPM-A90D
Диапазон частот		от 18 ГГц до 90 ГГц
Диапазон измерения мощности (частотно-зависимый)	непрерывное среднее	от -76 дБмВт до -19 дБмВт
	кривая	от -63 дБмВт до -19 дБмВт
Время нарастания/спада		2.2 мкс
Полоса видеофильтра		220 кГц
Погрешность измерения (расстояние измерения 1 м)
от 18 ГГц до 24 ГГц	абсолютная	от 0,73 дБ до 0,85 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 24 ГГц до 35 ГГц	абсолютная	от 0,55 дБ до 0,71 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 35 ГГц до 57 ГГц	абсолютная	от 0,59 дБ до 0,78 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 57 ГГц до 71 ГГц	абсолютная	от 0,68 дБ до 0,90 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 71 ГГц до 81 ГГц	абсолютная	от 0,72 дБ до 0,99 дБ
	относительная	от 0,05 дБ до 0,09 дБ
от 81 ГГц до 90 ГГц	абсолютная	от 0,87 дБ до 1,10 дБ
	относительная	от 0,05 дБ до 0,09 дБ

Аппаратные опции

Антенные модули

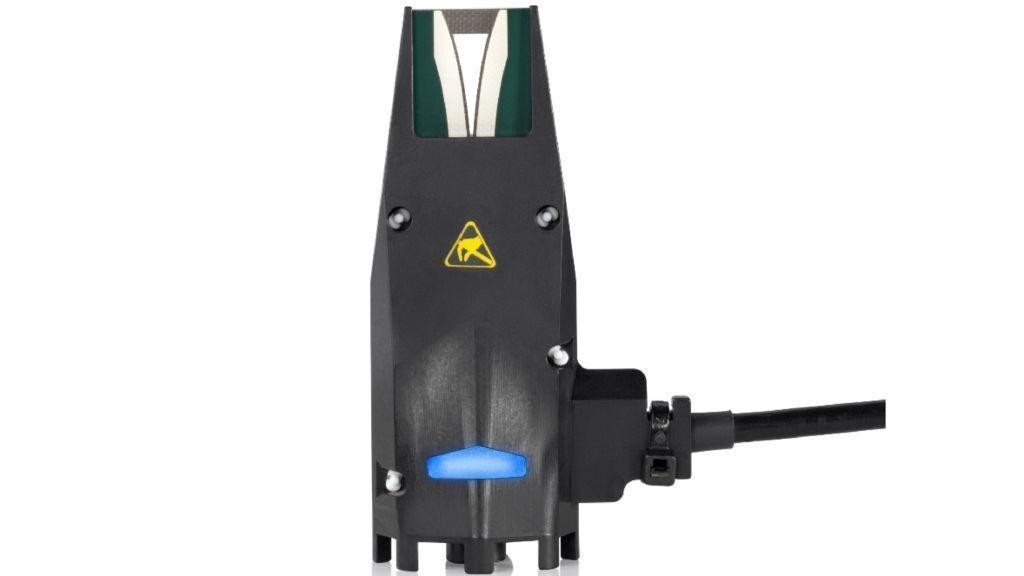

	R&S®NRPM-A90 / 1426.7760.02	Модуль однополяризованной антенны. Полностью откалиброванная однополяризованная антенна Вивальди с низким коэффициентом отражения и встроенным диодным детектором для измерения мощности.

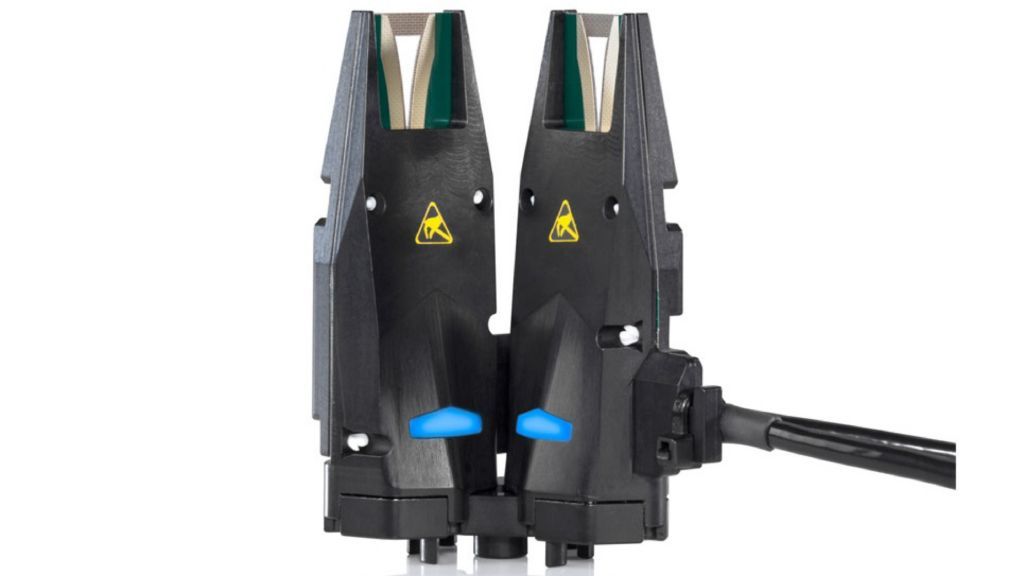

	R&S®NRPM-A90D / 1426.7777.02	Модуль антенны с двойной поляризацией. Две однополяризованные антенны Вивальди с низким коэффициентом отражения и встроенным диодным детектором, расположенные под прямым углом друг к другу. Такая конструкция позволяет проводить измерения в обоих направлениях поляризации.
Модули датчиков

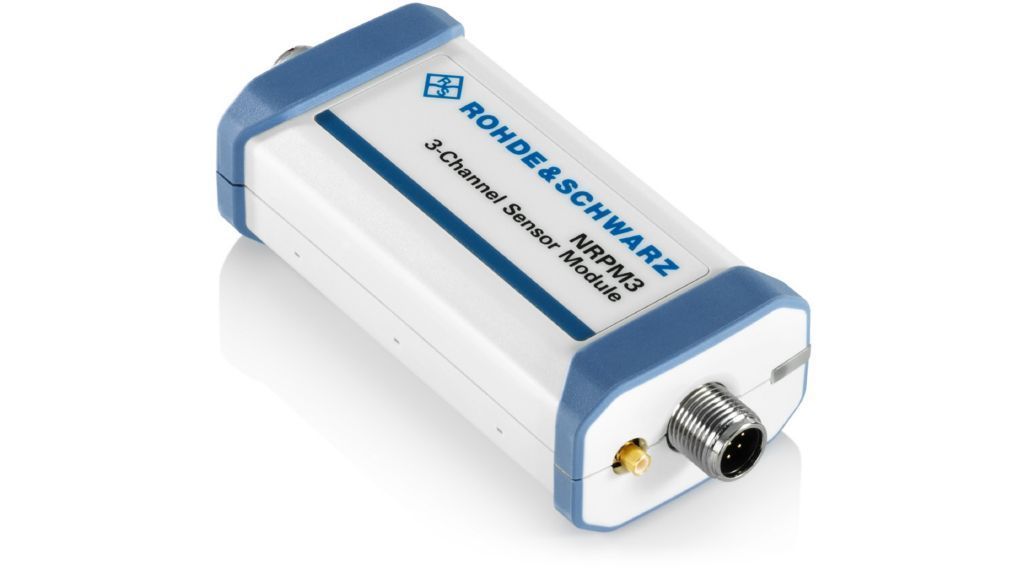

	R&S®NRPM3 / 1425.8563.02	Модуль трехканального датчика
	R&S®NRPM3N / 1425.8592.02	Three Channel LAN Sensor Module
Интерфейс для экранированной ВЧ-камеры

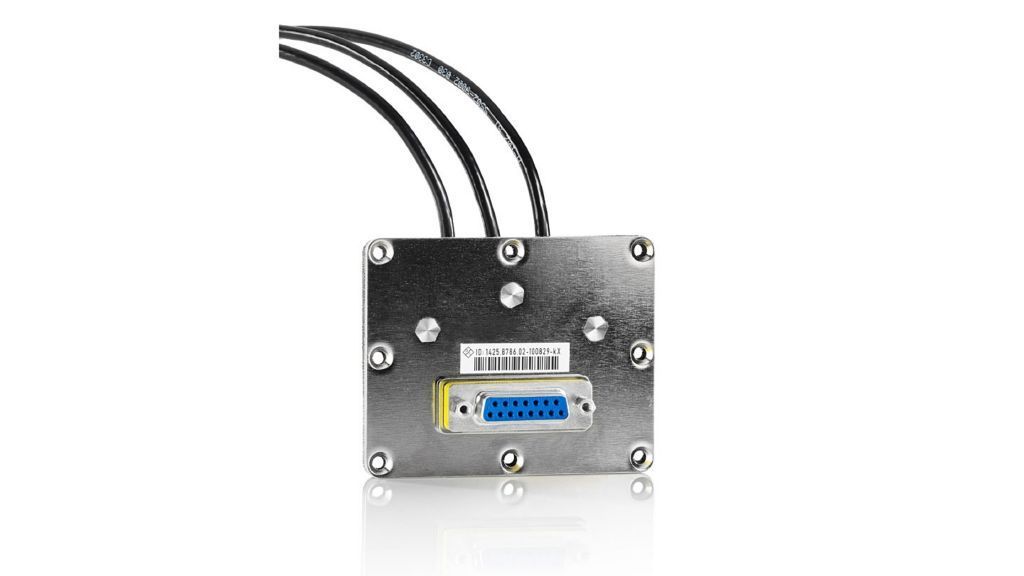

	R&S®NRPM-ZD3 / 1425.8786.02	Фильтрованный кабельный ввод
	R&S®NRPM-ZKD3 / 1436.2984.02	Интерфейсный кабель
Интерфейс для настольного применения

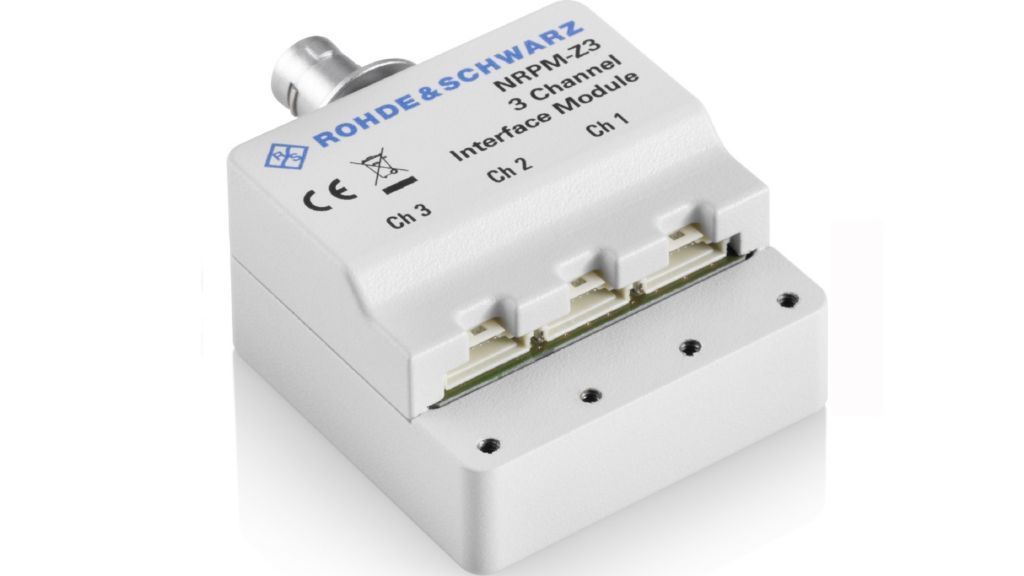

	R&S®NRPM-Z3 / 1426.7602.02	Модуль интерфейса. Модуль R&S®NRPM-Z3 подключается непосредственно к модулю трехканального датчика R&S®NRPM3 и позволяет подключить до трех антенных модулей R&SNRPM-A90, устраняя необходимость в дополнительных кабелях.

Интерфейсные кабели

R&S®NRP-ZKU / 1419.0658.02	Интерфейсный кабель USB-A, длина 0,75 м
R&S®NRP-ZKU / 1419.0658.03	Интерфейсный кабель USB-A, длина 1,5 м
R&S®NRP-ZKU / 1419.0658.04	Интерфейсный кабель USB-A, длина 3 м
R&S®NRP-ZKU / 1419.0658.05	Интерфейсный кабель USB-A, длина 5 м
R&S®NRP-ZK6 / 1419.0664.02	6-контактный интерфейсный кабель, длина 1,5 м
R&S®NRP-ZK6 / 1419.0664.03	6-контактный интерфейсный кабель, длина 3 м
R&S®NRP-ZK6 / 1419.0664.04	6-контактный интерфейсный кабель длиной 5 м
R&S®NRPM-ZKT / 1425.8857.02	Кабель сигнала запуска

Интерфейсные принадлежности

R&S®NRP-Z5 / 1146.7740.02

USB-концентратор датчиков. К концентратору R&S®NRP-Z5 можно подключать до четырех датчиков R&S®NRPxxS(N), R&S®NRPxxT(N), R&S®NRPxxA(N) или R&S®NRP-Z. Профессиональное решение для запуска обеспечивает одновременный внутренний и внешний запуск всех подсоединенных датчиков.
