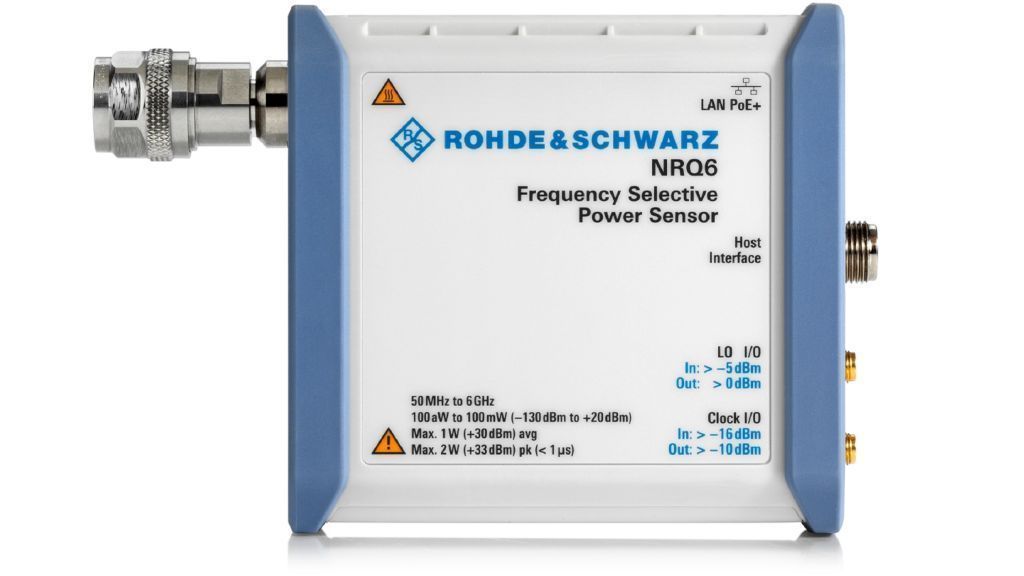

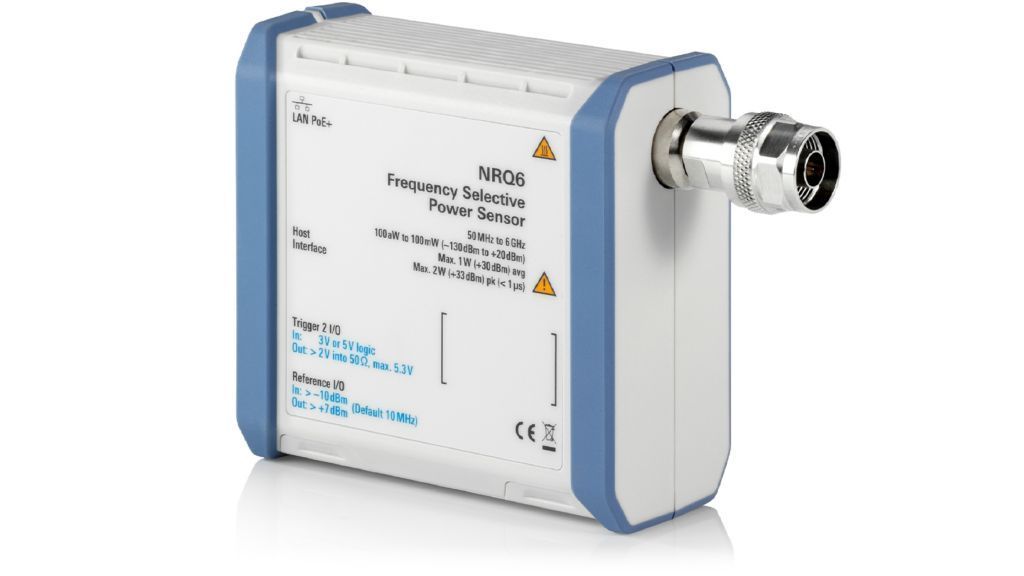

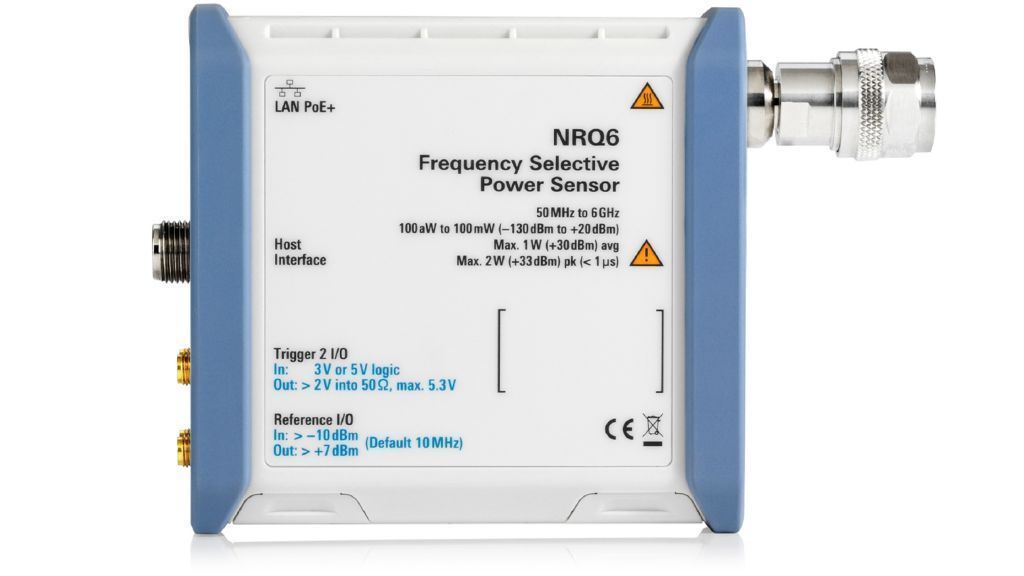

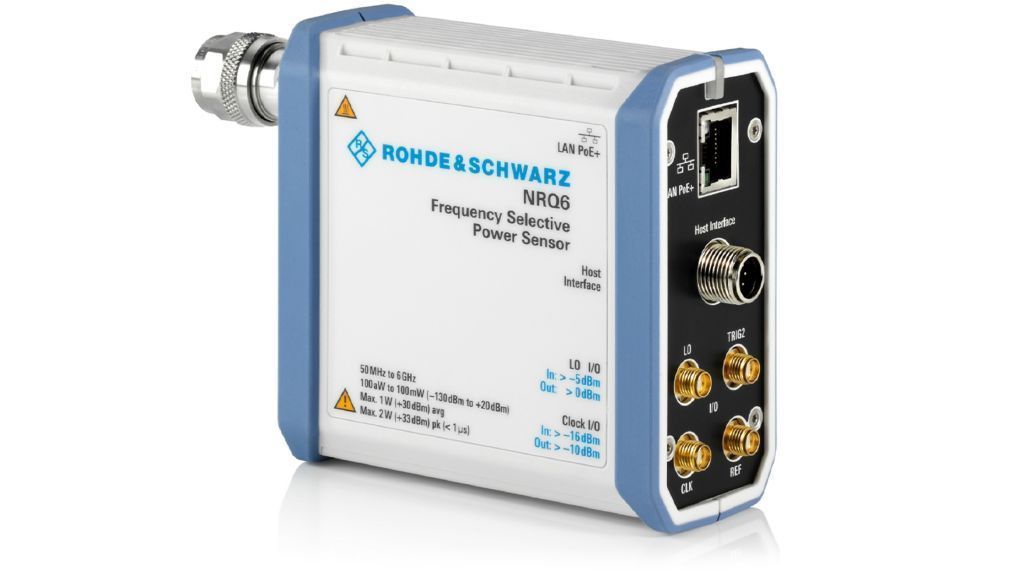

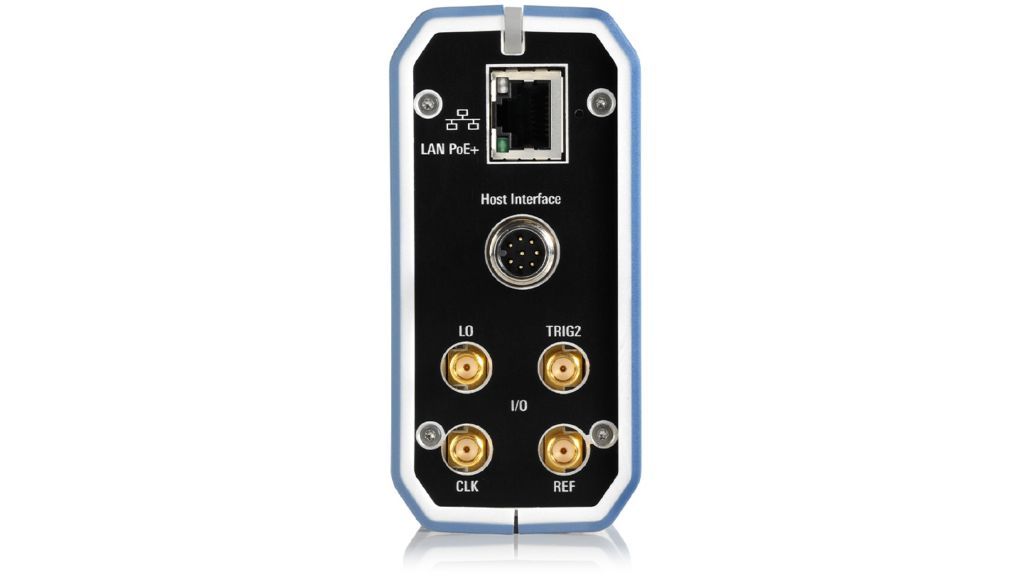

R&S NRQ6. Частотно-избирательный датчик мощности
- Артикул
- 29С000184
Описание
R&S®NRQ6 базируется на технологии приемника и может выполнять измерения мощности в ограниченной полосе частот вплоть до уровней –130 дБмВт. В датчике R&S®NRQ6 сочетаются высокая точность и высокая скорость измерений, превосходящие возможности современных измерителей мощности. Кроме традиционных измерений с непрерывным усреднением R&S®NRQ6 выполняет измерения коэффициента утечки в соседний канал (ACLR) и позволяет отображать измеренные кривые. Благодаря опциям дополнительного интерфейса I/Q-данных R&S®NRQ6-K1, сервоуправления мощностью R&S®NRQ6-K2 и фазокогерентных измерений R&S®NRQ6-K3 датчик R&S®NRQ6 формирует новую категорию контрольно-измерительных приборов.
Ключевые факты
- Частотно-избирательные измерения мощности в диапазоне от 50 МГц до 6 ГГц
- Диапазон измерений мощности: от –130 дБмВт до +20 дБмВт
- Полоса измерения 100 МГц

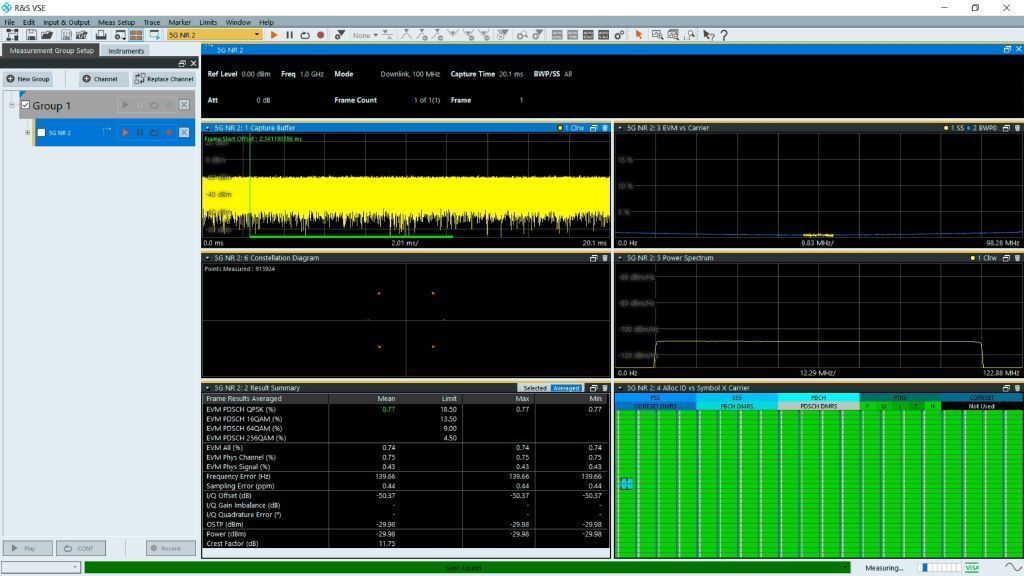

- Захват I/Q-данных для векторного анализа ВЧ-сигналов
- Фазокогерентные измерения маломощных модулированных сигналов
Доступные модели
| Модели | Диапазон частот | Диапазон уровня | Динамический диапазон (в зависимости от датчика) | Интерфейс LAN | Тип разъема | |
|---|---|---|---|---|---|---|
|
R&S®NRQ6 / 1421.3509.02 | 50 MHz — 6 GHz | -130 dBm — +20 dBm | до 150 дБмВт (в зависимости от полосы разрешения) | есть | N (m) |
Спецификация
| Диапазон частот | |
|---|---|
| от 50 МГц до 6,0 ГГц | |
| Согласование импеданса (КСВ) | |
| от 50 МГц до 100 МГц | <1,20 |
| от 100 МГц до 2,0 ГГц | <1,13 |
| от 2,0 ГГц до 6,0 ГГц | <1,20 |
| Диапазон измерения мощности | |
| динамический диапазон, зависящий от полосы разрешения (от 10 Гц до 400 МГц) | от -130 дБмВт до +20 дБмВт |
| Уровень повреждения | |
| максимальная средняя мощность | 1 Вт (+30 дБмВт) непрерывно |
| максимальная мощность на пиках огибающей | 2 Вт (+33 дБмВт) макс. в течении 1 мкс |
| максимальное постоянное напряжение | ±20 В |
| Ослабление входного ВЧ-сигнала | |
| 0 дБ, 30 дБ | |
| Поддиапазоны измерения | |
| Ослабление входного ВЧ-сигнала = 0 дБ | от -130 дБмВт до -10 дБмВт |
| Ослабление входного ВЧ-сигнала = 30 дБ | от -100 дБмВт до +20 дБмВт |
| Полоса разрешения (RBW) | |
| однополосный (SSB) режим | от 10 Гц до 40 МГц |
| Режим с нулевой ПЧ (частота входного ВЧ-сигнала ≥ 400 МГц) | 50 МГц, 80 МГц, 100 МГц, 400 МГц |
| Сбор данных | |
| Частота дискретизации | от 119 МГц до 121 МГц |
| Средний уровень собственного шума (DANL) | |
| Ослабление входного ВЧ-сигнала = 0 дБ | |
| от 50 МГц до 100 МГц | < –148 дБмВт (1 Гц) |
| от 100 МГц до 400 МГц | <-153 дБмВт (1 Гц) |
| от 400 МГц до 2,4 ГГц | <-156 дБмВт (1 Гц) |
| от 2,4 ГГц до 6,0 ГГц | <-153 дБмВт (1 Гц) |
| Ослабление входного ВЧ-сигнала = 30 дБ | |
| от 50 МГц до 100 МГц | <-118 дБмВт (1 Гц) |
| от 100 МГц до 400 МГц | <-123 дБмВт (1 Гц) |
| от 400 МГц до 2,4 ГГц | <-126 дБмВт (1 Гц) |
| от 2,4 ГГц до 6,0 ГГц | <-121 дБмВт (1 Гц) |
| Погрешность измерений абсолютной мощности | |
| Ослабление входного ВЧ-сигнала = 0 дБ | |
| от 50 МГц до 100 МГц | 0,156 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,167 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,211 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 100 МГц до 400 МГц | 0,130 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,143 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,192 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 400 МГц до 3 ГГц | 0,080 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,100 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,163 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 3 ГГц до 6 ГГц | 0,092 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,110 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,169 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| Ослабление входного ВЧ-сигнала = 30 дБ | |
| от 50 МГц до 100 МГц | 0,176 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,189 дБ (диапазон рабочих температур +15 °C –o +35 °C) 0,237 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 100 МГц до 400 МГц | 0,147 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,162 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,216 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 400 МГц до 3 ГГц | 0,093 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,114 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,183 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| от 3 ГГц до 6 ГГц | 0,105 дБ (диапазон рабочих температур +20 °C – +25 °C) 0,125 дБ (диапазон рабочих температур +15 °C – +35 °C) 0,190 дБ (диапазон рабочих температур 0 °C – +50 °C) |
| Погрешность измерений относительной мощности | |
| между любыми двумя уровнями мощности | |
| Ослабление входного ВЧ-сигнала = 0 дБ | |
| от –60 дБмВт до –20 дБмВт | 0,020 дБ |
| Ослабление входного ВЧ-сигнала = 30 дБ | |
| от –30 дБмВт до +10 дБмВт | 0,020 дБ |
Программные опции
| Общий анализ | |
|---|---|
| R&S®NRQ6-K1 / 1421.4705.02 | Интерфейс передачи I/Q-данных |

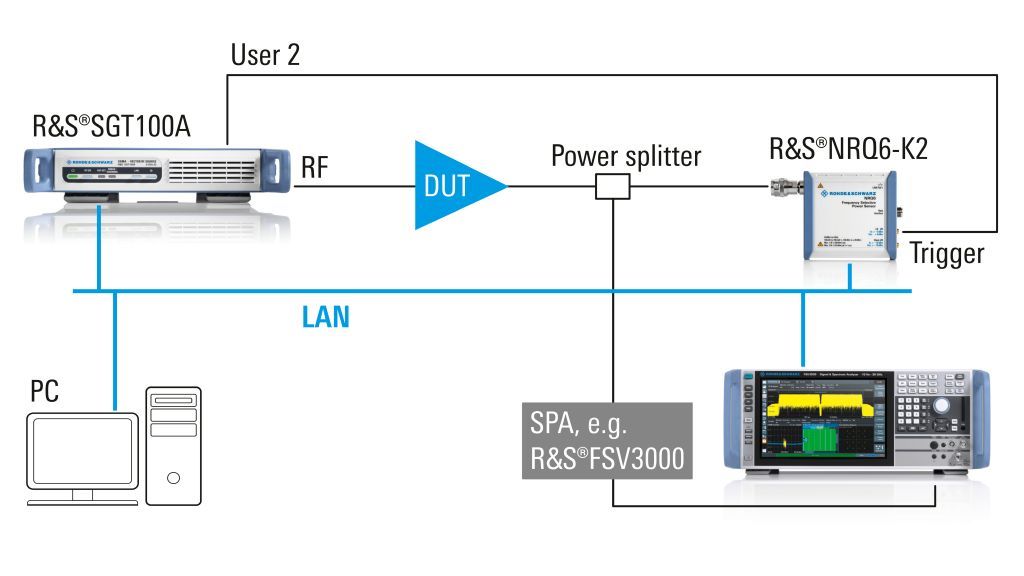

| R&S®NRQ6-K2 / 1421.4740.02 | Сервоуправление мощностью с помощью SGT100A |

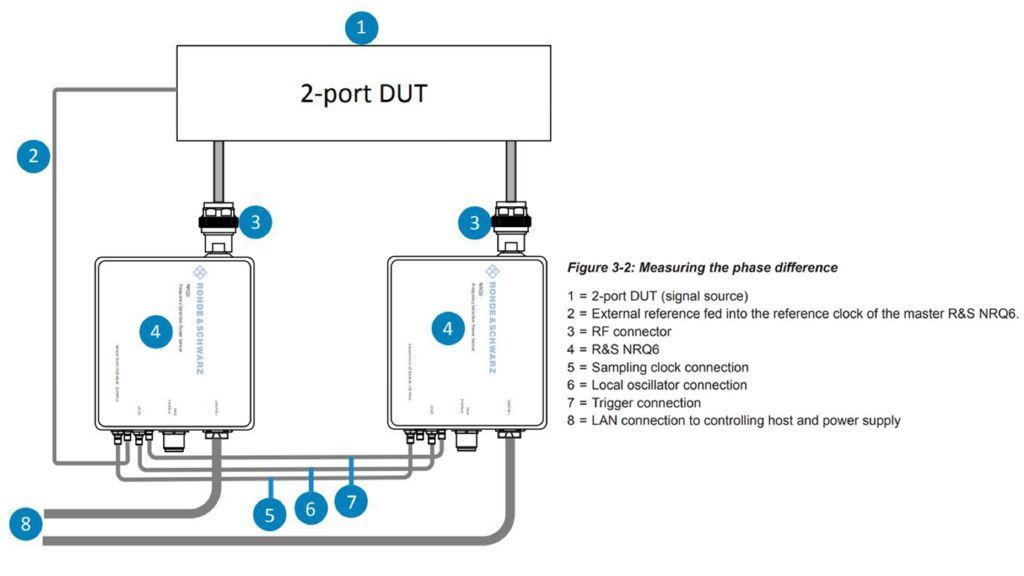

| R&S®NRQ6-K3 / 1421.4770.02 | Фазокогерентные измерения |
Интерфейсные кабели
| R&S®NRP-ZKU / 1419.0658.02 | Интерфейсный кабель USB-A, длина 0,75 м |
| R&S®NRP-ZKU / 1419.0658.03 | Интерфейсный кабель USB-A, длина 1,5 м |
| R&S®NRP-ZKU / 1419.0658.04 | Интерфейсный кабель USB-A, длина 3 м |
| R&S®NRP-ZKU / 1419.0658.05 | Интерфейсный кабель USB-A, длина 5 м |
| R&S®NRP-ZKC / 1425.2442.02 | USB-C interface cable, length: 0.75 m |
| R&S®NRP-ZKC / 1425.2442.03 | USB-C interface cable, length: 1.5 m |
| R&S®NRP-ZKC / 1425.2442.04 | USB-C interface cable, length: 3.0 m |
| R&S®NRP-ZK6 / 1419.0664.02 | 6-контактный интерфейсный кабель, длина 1,5 м |
| R&S®NRP-ZK6 / 1419.0664.03 | 6-контактный интерфейсный кабель, длина 3 м |
| R&S®NRP-ZK6 / 1419.0664.04 | 6-контактный интерфейсный кабель длиной 5 м |
Документация
| R&S®DCV-1 / 0240.2187.06 | Документация по калибровочным значениям |
| R&S®DCV-ZP / 1173.6506.02 | Печатная версия документации DCV |
| R&S®ACANRQ6 / 3598.1427.03 | Калибровка R&S с аккредитацией |
Цена
по запросу
