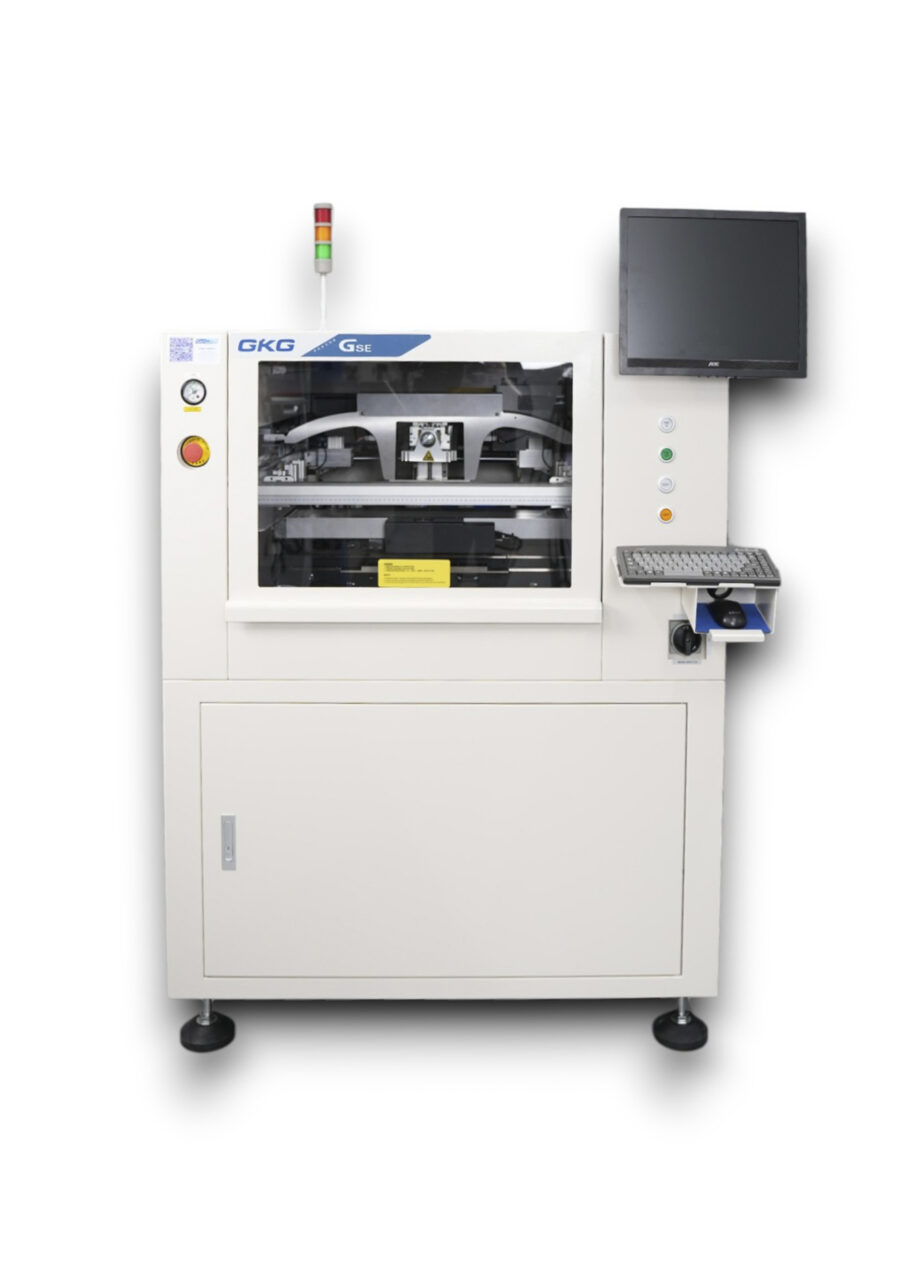

GKG GSE. Принтер трафаретной печати автоматический
- Артикул
- 208K000002
Описание
Автоматический трафаретный принтер GSE предназначен для работы с печатными платами средних размеров. Высокая точность и повторяемость соответствует требованиям рынка к современному оборудованию высокого класса, поэтому принтер прекрасно справляется с апертурами для миниатюрных компонентов, вплоть до 01005. Скорость нанесения паяльной пасты и давление ракеля регулируется.
Встроенная тройная система очистки, благодаря улучшенным характеристикам, обеспечивает плотное прижатие бумаги к трафарету и гарантирует качественную очистку всех апертур от остатков паяльной пасты. Функция 2D-контроля способна определять большинство дефектов, которые могут возникнуть при нанесении паяльной пасты (недостаток пасты, избыток пасты, перемычки и т.д.). Принтер оснащён как верхним зажимом печатной платы, так и боковым, для работы обеспечения высокого качества трафаретной печати на различных видах печатных плат. Автоматический принтер GSE предлагает короткое время цикла, быструю переналадку и настройку на новое изделие.
Принтер достаточно компактный, он занимает 1,5 квадратных метра. Управление принтером осуществляется с помощью промышленного компьютера с LCD-монитором, клавиатуры и компьютерной мыши. Промышленный компьютер работает под операционной системой Windows.
Особенности
- Высокая точность и повторяемость соответствует требованиям современного оборудования высокого класса
- Встроенная тройная система очистки обеспечивает плотное прижатие бумаги к трафарету и качественную очистку апертур
- Функция 2D-контроля определяет дефекты нанесения пасты (недостаток, избыток, перемычки)
- Компактность — занимает 1,5 кв. м
- Усовершенствованная система обзора вверх/вниз с независимым освещением, высокоскоростная камера
- Высокоточный сервопривод и ПК-управление, точность повторного позиционирования ±0,01 мм
- Автоматическая очистка трафарета (сухая, влажная, вакуумная) с программируемыми интервалами
- Комбинированная универсальная платформа для поддерживающих упоров и вакуумных блоков
- Многофункциональное устройство перемещения плат с магнитными упорами, вакуумной платформой
- Интерфейс на базе Windows, удобный диалог человек-машина
- Звуковая и световая сигнализация самодиагностики неисправностей
- Обеспечение печати односторонних или двусторонних плат с шагом контактных площадок 0,3 мм
- Время переналадки менее 3 минут для существующей программы, менее 10 минут для нового изделия
Характеристики
| Модель | GSE |
| Минимальный размер рамы трафарета | 370×370 мм |
| Максимальный размер рамы трафарета | 737 737 мм (29” × 29”) |
| Параметры печатной платы | |
| Минимальный размер платы | 50×50 мм |
| Максимальный размер платы | 400×340 мм |
| Толщина платы | 0,4 – 6 мм |
| Максимальный вес платы | 3 кг |
| Технологическое поле по краю платы | 2,5 мм |
| Высота платы (компоненты) | 15 мм |
| Высота конвейера от пола | 900 ± 40 мм |
| Скорость конвейера | до 1500 мм/с |
| Направление конвейера | Слева-направо; Справа-налево; Слева-налево; Справа-направо |
| Система фиксации платы | |
| Система поддержки | Магнитные пины, поддерживающий блок, ручной подъемный стол |
| Система зажима | Ручной верхний зажим, боковой зажим |
| Параметры печати | |
| Точность повторения | ±0,01 мм (12,5 мкм @ 6σ, CPK≥1,6) |
| Точность печати | ±0,025 мм |
| Время цикла (без печати и очистки) | <7,5 с |
| Время цикла (с печатью и очисткой) | 19 с |
| Время переналадки | 3 мин (новая программа — 5 мин) |
| Скорость печати | 10 – 200 мм/с |
| Давление ракеля | 0,5 – 10 кг |
| Размер ракелей (стандарт) | 280 мм или 350 мм (пара) |
| Режим нанесения пасты | Один проход, два прохода |
| Регулируемое отделение платы от трафарета | 0 – 20 мм |
| Скорость отделения платы | 0 – 20 мм/с |
| Способ позиционирования трафарета | вручную |
| Очистка трафарета | |
| Способы очистки | сухая, влажная, вакуумная |
| Скорость очистки | 10 – 200 мм/с |
| Расход чистящего раствора | автоматическая и ручная регулировка |
| Расход бумаги для протирки | автоматическая и ручная регулировка |
| Оптическая система | |
| Камера | 1,3 МП цифровая CCD, FOV 10×8 мм |
| Формы распознаваемых реперных знаков | круг, квадрат, крест |
| Размер реперных точек | 0,5 – 5 мм |
| Максимальное количество реперных знаков | 4 шт. |
| Эксплуатационные параметры | |
| Требуемое давление воздуха | 0,4 – 0,6 МПа |
| Электропитание | 220В ±10%, 50/60 Гц, 2,2 кВт |
| Интерфейс | SMEMA |
Размеры и вес
- Габаритные размеры (без сигнальной башни): 1152×1362×1460 мм
- Вес: около 900 кг
Комплектация
- Автоматический трафаретный принтер GKG GSE
- Промышленный компьютер с LCD-монитором, клавиатура, мышь
- Программное обеспечение на базе Windows
- Кабель питания, интерфейсные кабели
- Руководство по эксплуатации
Дополнительные опции
О входящих в комплект опциях или приобретаемых дополнительно уточняйте у отдела продаж.
- Инспекция трафарета
- Вакуумный прижим трафарета
- Датчик температуры и влажности в рабочую зону
- Дозатор клея на плату
- Система контроля и добавления пасты на трафарет
- Система очистки печатной платы и ионизатор на входящий конвейер
- Функция чтения камерой 2D баркодов
- Ручной сканер баркодов
- Система контроля уровня чистящего раствора
- Система обратной связи давления ракелей
- Модуль бесперебойного питания
- Размер ракелей: 450 мм, 510 мм (пара)
- Система контроля диаметра валика пасты
- Система контроля апертур трафарета
- Автоматическая подстройка стола в зависимости от толщины печатной платы
- Обратная связь с SPI
- Сканер штрих-кода для прослеживаемости печатных узлов
- Ручной сканер штрих-кода для прослеживаемости трафаретов, паяльных паст, ракелей
Цена
по запросу
