RIGHT M8. Автоматический трафаретный принтер

картинка RIGHT M8. Автоматический трафаретный принтер

Распечатать

Артикул: 220K000015

Описание

RIGHT M8 - полностью автоматический трафаретный принтер, предназначенный для нанесения паяльной пасты в производстве mini LED, серверов и смартфонов. Поддерживает высокоточный плотный монтаж, включая компоненты 01005 и шаг 0,25 Pich, и рассчитан на обработку крупных печатных плат.

Особенности

Поддержка плотного монтажа: 01005, шаг 0,25 Pich
Высокая точность: повторное позиционирование ±0,01 мм, точность печати ±0,018 мм
Автоматическое позиционирование трафарета по оси Y
Крупноформатная обработка: макс. размер платы 650×610 мм, макс. трафаретная рамка 850×850 мм
Печать одним или двумя ракелями с давлением 0,5–25 кг и скоростью 10–200 мм/с
Трёхступенчатое отделение трафарета (Snap-Mode)
Автоматическая очистка трафарета: сухая, влажная, вакуумная; задняя очистка
Поддержка крупных плат: магнитные штифты, опорные блоки, автоматически регулируемая высота платформы; макс. вес 7 кг
Система технического зрения: 10×8 мм, камера 1,3 Мп, визуализация сверху и снизу
Цикл печати: 8с без очистки, 16с с очисткой; переналадка 5 мин
Поддержка MES и Industry 4.0
Опции: контроль температуры и влажности, подключение SPI, автоматическая добавка паяльной пасты, обнаружение трафарета, система автоматического дозирования (красный клей/паяльная паста)
Возможность последовательного включения двух машин для повышения производительности

Характеристики

Модель	M8
Размер трафаретной рамки
Мин. размер	520×400 мм
Макс. размер	850×850 мм
Толщина	20–40 мм
Режим позиционирования трафарета	автоматическое позиционирование по оси Y
Параметры печатной платы
Мин. размер платы	50×50 мм
Макс. размер платы	650×610 мм
Толщина платы	0,4–6 мм
Изгиб платы	<1%
Зазор по краю платы	2,5 мм
Высота платы	30 мм (кроме специального штифта)
Высота транспортировки	900±40 мм
Направление транспортировки	слева-направо, справа-налево, вход и выход в одном направлении
Скорость транспортировки	сегментное управление, макс. 1500 мм/с
Способ транспортировки	односекционная транспортная лининя
Система поддержки плат
Система поддержки	магнитные штифты, опорные блоки, автоматически регулируемая высота платформы
Максимальный вес платы	7 кг
Параметры печати
Скорость печати	10–200 мм/с
Давление печати	0,5–25 кг
Режим печати	печать одним или двумя ракелями
Расстояние отрыва	0–20 мм
Скорость отрыва	0–20 мм/с
Режим отрыва	трёхступенчатое отделение
Тип ракеля	резиновый/стальной ракель (угол 45°/55°/60°)
Точность печати
Точность повторного позиционирования	±0,01 мм
Точность печати	±0,018 мм
Цикл печати (без очистки)	8 с
Цикл печати (с очисткой)	16 с
Время переналадки	5 мин
Параметры очистки
Способ очистки	система струйной очистки
Режимы очистки	сухая, влажная, вакуумная — три режима
Ход очистки	автоматическое формирование по длине и ширине платы
Положение очистки	задняя очистка
Скорость очистки	10–200 мм/с
Расход очищающей жидкости	автоматическая и ручная регулировка
Расход чистящей бумаги	автоматическая и ручная регулировка
Параметры изображения
Поле зрения	10×8 мм
Тип камеры	цифровая камера 1,3 Мп
Система камер	геометрическое сопоставление, визуализация сверху и снизу
Время цикла камеры	150 мс
Типы реперных меток
Стандартная форма реперного знака	□ квадрат, ○ круг, △ треугольник, ◇ ромб, + крест
Дополнительные типы	контактная площадка, нестандартная форма, отверстие
Размер метки	0,1–6 мм
Количество защитных меток	макс. 1 шт.
Количество меток	макс. 4 шт.
2D-обнаружение	обнаружение недостаточного припоя / непропечатки / перемычек припоя
Конфигурация функций
Безопасное управление	остановка при открытии двери, аварийная сигнализация
Умный интерфейс	совершенно новый интерфейс, управление горячими клавишами
Настройка прав доступа	свободно настраивается; можно задать разграничение прав для оператора, техника и инженера
Стандартная система MES	есть
Industry 4.0	настраиваемое решение Industry 4.0, может записывать SOP и открытые данные оборудования и загружать их
Обнаружение температуры и влажности (опционально)	отображение температуры и влажности в помещении с оборудованием в реальном времени
Подключение SPI (опционально)	автоматическая компенсация смещения и обнаружение недостатка припоя; автоматическая очистка трафарета
Автоматическая добавка паяльной пасты (опционально)	заполнение 500 г универсальной автоматической добавки паяльной пасты (один контейнер)
Система обнаружения трафарета (опционально)	обнаружение засорения трафарета в реальном времени, автоматическая обратная связь и сигнализация
Система автоматического дозирования (опционально)	может автоматически наносить красный клей и паяльную пасту
Последовательное соединение	две машины работают последовательно для повышения производительности
Параметры оборудования
Требуемое давление воздуха	0,4–0,6 МПа
Расход воздуха	40 л/мин
Питание	AC: 220±10%, 50/60 Гц, 3 кВт
Защита от электростатики	ESD-заземление, антистатическая защита
Метод управления	управление от ПК
Вес машины	прим. 1200 кг

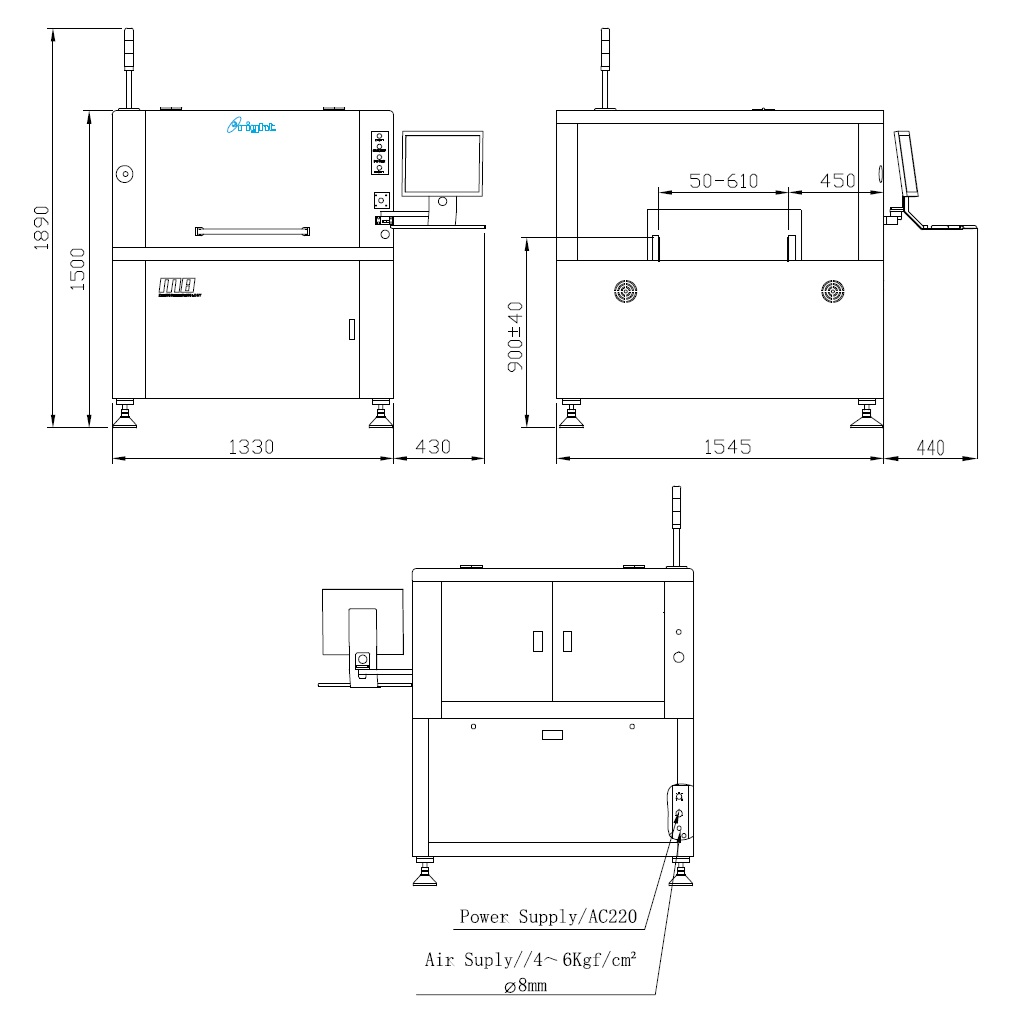

Габариты машины, (Д×Ш×В)	1330×1545×1500 мм 2660×3090×1500 мм (две машины в комбинации)
Условия эксплуатации оборудования
Рабочая температура	-20…+45 °C
Влажность рабочей среды	30–60%
