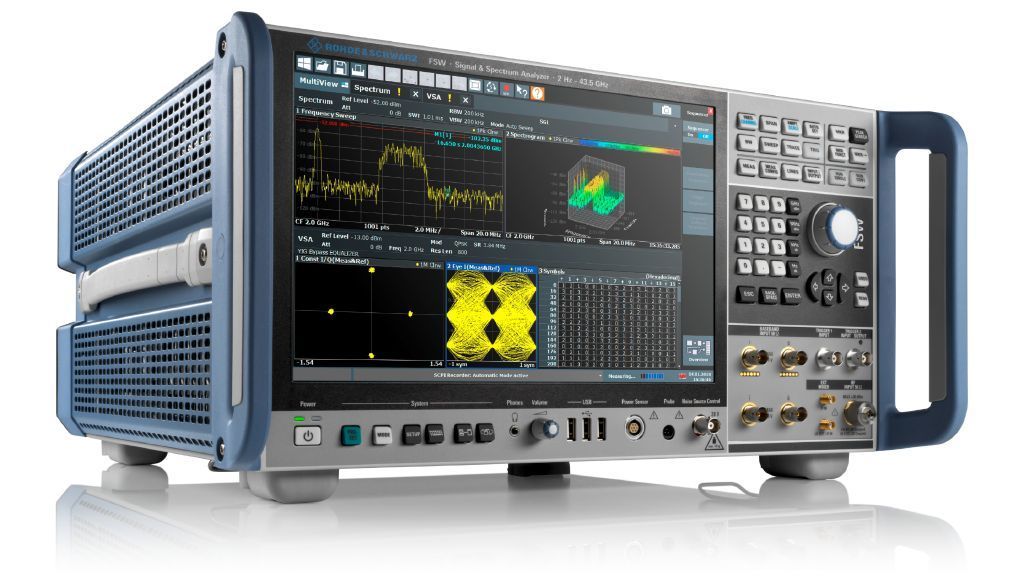

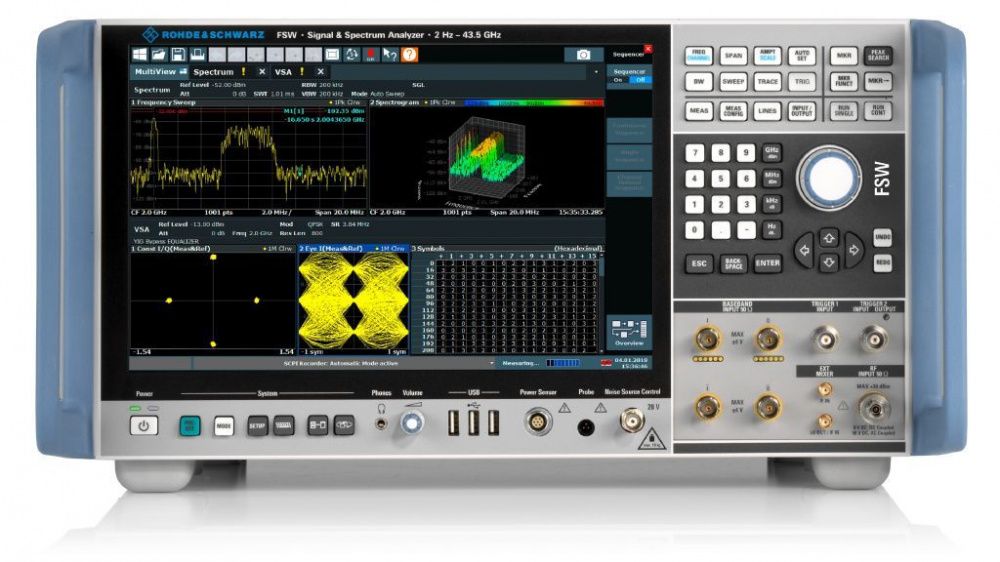

R&S FSW. Анализатор спектра и сигналов цифровой лабораторный
- Артикул
- 29С000034
- Тип
- Лабораторный
Описание
Высокоэффективный анализатор спектра и сигналов R&S FSW помогает решать самые сложные задачи. Его широкая внутренняя полоса анализа позволяет определять характеристики широкополосных компонентов и систем связи. Непревзойденно низкий уровень фазового шума делает прибор оптимальным для разработки высокоэффективных генераторов, например для радаров.
Особенности
- Непревзойденно низкий уровень фазового шума и лучшая чувствительность на рынке
- Встроенная полоса анализа до 8,3 ГГц
- Ширина полосы анализа в реальном времени до 800 МГц
- Регистратор SCPI для упрощения автоматизации
- Высокий динамический диапазон и превосходные характеристики EVM
- Плоский мультитач-дисплей 12,1″ с поддержкой Windows 10
- Одновременное отображение нескольких окон измерений
- Поддержка анализа физических уровней 5G NR, LTE, WLAN и спутниковых стандартов
- Функции анализа радиолокационных и автомобильных радарных сигналов
- Анализ переходных процессов и ЛЧМ-сигналов (FMCW) до 5 ГГц
- Возможность обнаружения кратковременных помех в наносекундном диапазоне

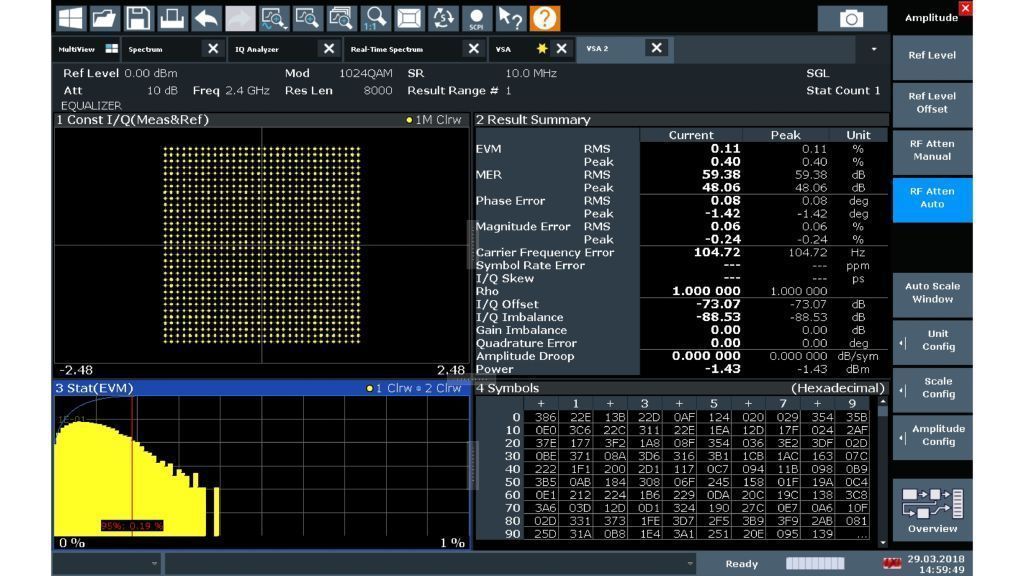

- Векторный анализ цифровых модуляций вплоть до уровня битов
Характеристики
| Артикул | R&S®FSW |
| Полоса анализа | до 8,3 ГГц |
| Полоса анализа в реальном времени | до 800 МГц |
| Дисплей | 12,1″ Multitouch, Windows 10 |
Модификации
| Модель | Диапазон частот |
|---|---|
| R&S®FSW8 | от 2 ГГц до 8 ГГц |
| R&S®FSW13 | от 2 ГГц до 13 ГГц |
| R&S®FSW26 | от 2 ГГц до 26,5 ГГц |
| R&S®FSW43 | от 2 ГГц до 43,5 ГГц |
| R&S®FSW50 | от 2 ГГц до 50 ГГц |
| R&S®FSW67 | от 2 ГГц до 67 ГГц |
| R&S®FSW85 | от 2 ГГц до 85 ГГц (с ЖИГ-преселектором) |
Технические данные
- Опции для 5G: R&S®FSW-K144 (нисходящий канал), R&S®FSW-K145 (восходящий канал)
- Опции радиолокации:

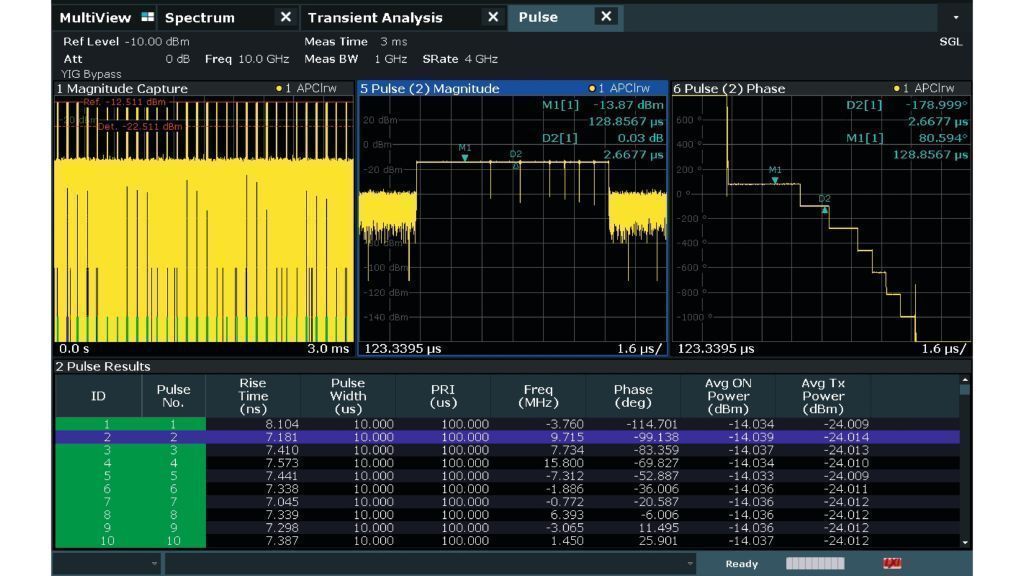

- R&S®FSW-K6 (измерение импульсов)
- R&S®FSW-K6S (анализ боковых лепестков)
- R&S®FSW-K60/K60H (сигналы со скачкообразным изменением частоты)

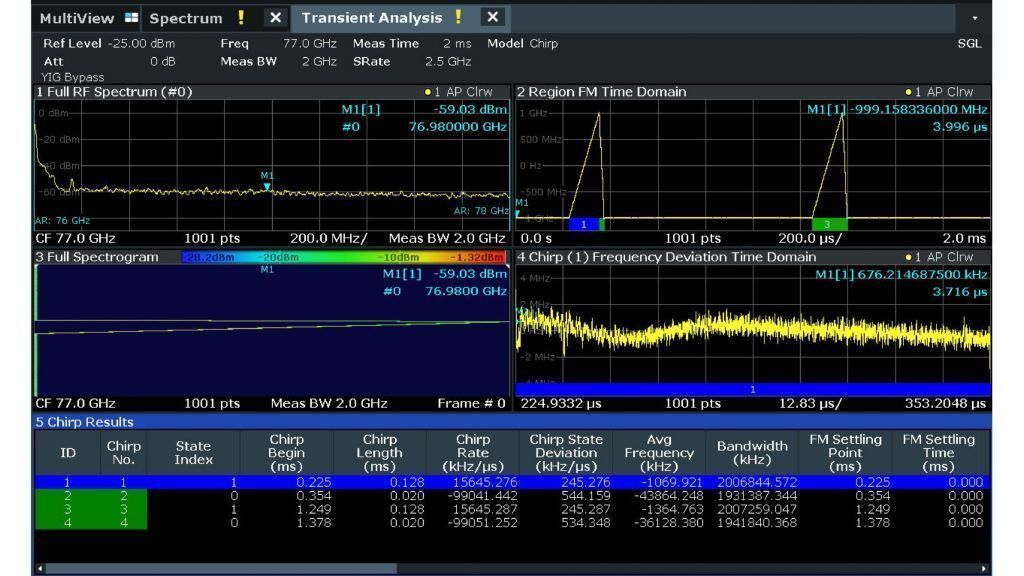

- R&S®FSW-K60C (ЛЧМ/FMCW анализ)
- Опции для автомобильных радаров: R&S®FSW85 (ЖИГ-преселектор 8…85 ГГц, анализ спектра без изображений)
- Опции для спутниковых систем: измерения GVD, линейности, NPR; поддержка DVB-S2X, OneWeb
- Векторный анализ сигналов:
- R&S®FSW-K70 (векторный анализ сигналов)
- R&S®FSW-K70M (анализ сигналов с разными модуляциями)
- R&S®FSW-K70P (измерение BER до PRBS23)

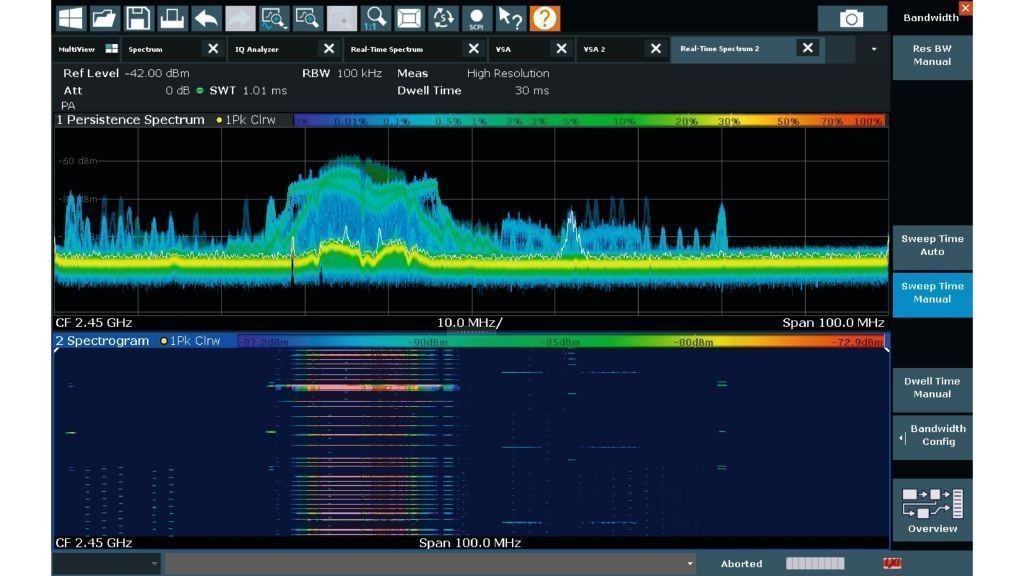

- Опции реального времени: обнаружение случайных помех до 800 МГц
Варианты исполнения
| Модели | Диапазон частот | Фазовый шум | Макс. полоса анализа |
|---|---|---|---|
| R&S®FSW8 / 1331.5003.08 | От 2 Гц до -8 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 512 МГц |
| R&S®FSW13 / 1331.5003.13 | От 2 Гц до -13,6 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 512 МГц |
| R&S®FSW26 / 1331.5003.26 | От 2 Гц до -26,5 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 2000 МГц |
| R&S®FSW43 / 1331.5003.43 | От 2 Гц до -43,5 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW50 / 1331.5003.50 | От 2 Гц до -50 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW67 / 1331.5003.67 | От 2 Гц до -67 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW85 / 1331.5003.85 | От 2 Гц до 85 ГГц (от 2 Гц до 90 ГГц с опцией R&S®FSW-B90G) | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
Аппаратные опции
| Производительность | |
|---|---|
| R&S®FSW-B4 / 1313.0703.02 | Прецизионный опорный источник OCXO |
| R&S®FSW-B8 / 1313.2464.02 | Полоса разрешения > 10 МГц для R&S®FSW43 / R&S®FSW50 / R&S®FSW67 / R&S®FSW85. Требуется экспортная лицензия. |
| R&S®FSW-B8 / 1313.2464.26 | Полоса разрешения > 10 МГц для R&S®FSW8 / R&S®FSW13 / R&S®FSW26 |
| R&S®FSW-B8E / 1338.6911.02 | Полоса разрешения 40 МГц |
| R&S®FSW-B13 / 1313.0761.02 | Фильтр высоких частот для измерений гармонических составляющих |
| R&S®FSW-B25 / 1313.0990.02 | Электронный аттенюатор, с шагом 1 дБ для R&S®FSW8 / R&S®FSW13 / R&S®FSW26 |
| R&S®FSW-B90G / 1331.7693.02 | Расширение диапазона частот до 90 ГГц только для R&S®FSW85; без преселекции для f > 85 ГГц |
| Предусилитель | |
| R&S®FSW-B24 / 1313.0832.13 | ВЧ-предусилитель, от 100 кГц до 13,6 ГГц для R&S®FSW8 / R&S®FSW13 |
| R&S®FSW-B24 / 1313.0832.26 | ВЧ-предусилитель, от 100 кГц до 26,5 ГГц для R&S®FSW26 |
| R&S®FSW-B24 / 1313.0832.43 | ВЧ-предусилитель, от 100 кГц до 43,5 ГГц для R&S®FSW43 / R&S®FSW67. Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.49 | ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50. Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.51 | ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50; Требуется экспортная лицензия. |
| R&S®FSW-B24 / 1313.0832.66 | ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.67 | ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Требуется экспортная лицензия. |
| Ширина полосы анализа | |
| R&S®FSW-B40 / 1313.0861.02 | Ширина полосы анализа 40 МГц |
| R&S®FSW-B80 / 1313.0878.02 | Ширина полосы анализа 80 МГц |
| R&S®FSW-B160 / 1325.4850.14 | Ширина полосы анализа 160 МГц |
| R&S®FSW-B320 / 1325.4867.14 | Ширина полосы анализа 320 МГц |
| R&S®FSW-B512 / 1331.7106.14 | Ширина полосы анализа 512 МГц |
| R&S®FSW-B1200 / 1331.6400.14 | Ширина полосы анализа 1200 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000. |
| R&S®FSW-B2001 / 1331.6916.14 | Ширина полосы анализа 2000 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000. |
| R&S®FSW-B4001 / 1338.5215.14 | Ширина полосы анализа 4400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26 |
| R&S®FSW-B6001 / 1338.5221.14 | Ширина полосы анализа 6400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26. |
| R&S®FSW-B8001 / 1338.5238.14 | Ширина полосы анализа 8312 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26. |
| R&S®FSW-B2000 / 1325.4750.02 | Ширина полосы анализа 2 ГГц. Требуется осциллограф R&S®RTO2044 / R&S®RTO1044. Недоступно для R&S®FSW8 и R&S®FSW13. |
| R&S®FSW-B5000 / | Ширина полосы анализа 5 ГГц. Доступно для R&S®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000. |
| R&S®FSW-B5000 / 1331.6997.43 | Ширина полосы анализа 5 ГГц. Доступно для анализатора RS®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000. |
| Внешнее смешение | |
| R&S®FSW-B21 / 1313.1100.28 | Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW26 / R&S®FSW43 / R&S®FSW50 / R&S®FSW67. |
| R&S®FSW-B21 / 1313.1100.86 | Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW85. |
| Цифровые модулирующие сигналы | |
| R&S®FSW-B17 / 1313.0784.02 | Цифровой интерфейс модулирующего сигнала |
| R&S®FSW-B517 / 1331.6980.02 | Интерфейс потоковой передачи DIG IQ 40G. Требуется R&S®FSW-B512/-U512/-B1200/-U1200/-B2001/-U2001/-B800R. |
| R&S®FSW-B1017 / 1350.7008.02 | Интерфейс потоковой передачи DIG IQ 40G, 1 ГГц. Требуется R&S®FSW-B1200/-U1200/-B2001/-U2001/-B800R. |
| Аналоговые входы модулирующего сигнала | |
| R&S®FSW-B71 / 1313.1651.13 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW8 / R&S®FSW13. |
| R&S®FSW-B71 / 1313.1651.26 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW26 / R&S®FSW43 / R&S®FSW50. |
| R&S®FSW-B71 / 1313.1651.67 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW67. |
| R&S®FSW-B71 / 1313.1651.86 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW85. |
| R&S®FSW-B71E / 1313.6547.02 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 80 МГц. Требуется R&S®FSW-B71. |
| R&S®FSW-B2071 / 1331.8302.02 | Входы модулирующего сигнала осциллографа. |
| Расширение памяти I/Q-данных | |
| R&S®FSW-B106 / 1331.6451.02 | Расширение памяти I/Q-данных до 6 Гб. Требуется R&S®FSW-B160/‑U160/‑B320. |
| R&S®FSW-B108 / 1331.6751.02 | Расширение памяти I/Q-данных до 8 Гб. Требуется R&S®FSW-B1200, R&S®FSW-B2001 или R&S®FSW-B800R. |
| R&S®FSW-B124 / 1338.5273.02 | Расширение памяти I/Q-данных до 24 Гб. Требуется R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001. |
| Дополнительно | |
| R&S®FSW-B10 / 1313.1622.02 | Внешнее управление генератором |
| R&S®FSW-B18 / 1313.0790.10 | Запасной твердотельный диск (съемный жесткий диск) |
Опции приложений для измерения
| Системы сотовой связи | |
|---|---|
| R&S®FSW-K10 / 1313.1368.02 | Измерения GSM, EDGE, EDGE Evolution и VAMOS |
| R&S®FSW-K72 / 1313.1422.02 | Измерения БС 3GPP FDD (WCDMA) (включая HSDPA и HSDPA+) |
| R&S®FSW-K73 / 1313.1439.02 | Измерения МС 3GPP FDD (WCDMA) (включая HSUPA и HSUPA+) |
| R&S®FSW-K76 / 1313.1445.02 | Измерения БС TD-SCDMA |
| R&S®FSW-K77 / 1313.1451.02 | Измерения абонентского оборудования TD-SCDMA |
| R&S®FSW-K82 / 1313.1468.02 | Измерения БС CDMA2000® |
| R&S®FSW-K83 / 1313.1474.02 | Измерения БС CDMA2000® |
| R&S®FSW-K84 / 1313.1480.02 | Измерения БС 1xEV-DO |
| R&S®FSW-K85 / 1313.1497.02 | Измерения МС 1xEV-DO |
| R&S®FSW-K100 / 1313.1545.02 | Измерения БС UTRA/LTE FDD |
| R&S®FSW-K101 / 1313.1551.02 | Измерения абонентского оборудования EUTRA/LTE FDD |
| R&S®FSW-K102 / 1313.1568.02 | Измерения EUTRA/LTE advanced и MIMO (нисходящий канал) |
| R&S®FSW-K103 / 1313.2487.02 | Измерения в восходящих каналах EUTRA/LTE Advanced |
| R&S®FSW-K104 / 1313.1574.02 | Измерения БС EUTRA/LTE TDD |
| R&S®FSW-K105 / 1313.1580.02 | Измерения в восходящих каналах EUTRA/LTE TDD |
| R&S®FSW-K106 / 1331.6351.02 | Измерения в нисходящих каналах EUTRA/LTE NB-IoT |
| R&S®FSW-K118 / 1331.7370.02 | Измерения в нисходящих каналах VERIZON 5GTF |
| R&S®FSW-K119 / 1331.8060.02 | Измерения в восходящих каналах VERIZON 5GTF |

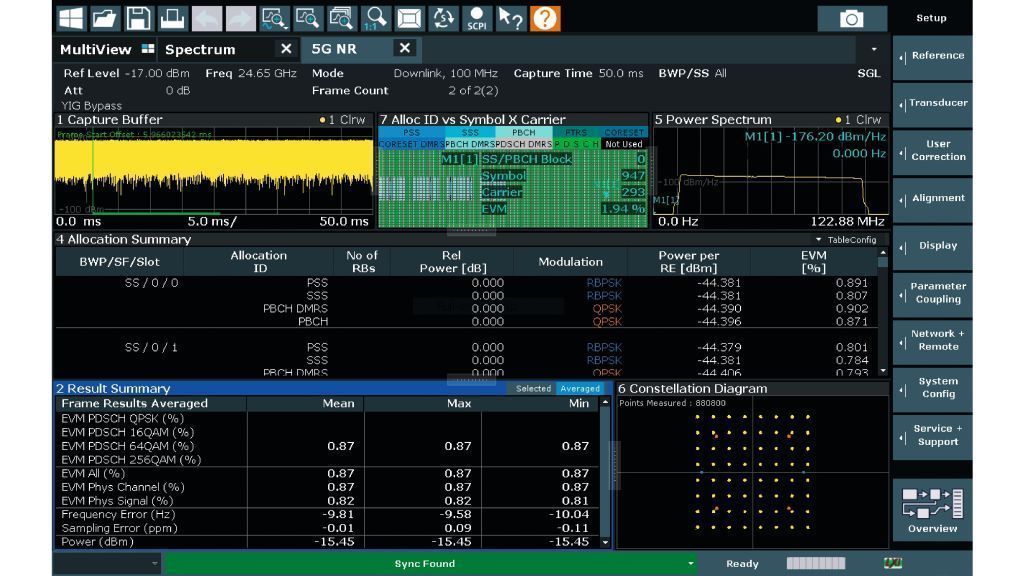

| R&S®FSW-K144 / 1338.3606.02 | Измерения в нисходящих каналах 5G-NR |
| R&S®FSW-K145 / 1338.3612.02 | Измерения в восходящих каналах 3GPP 5G-NR |
| R&S®FSW-K147 / 1338.6486.02 | Измерения ACLR/SEM/EVM в комбинированных каналах 5G NR. Требуется R&S®FSW-K144. |
| R&S®FSW-K148 / 1350.6624.02 | Расширение 5G NR версии 16 для измерений в восходящих/нисходящих каналах. |
| R&S®FSW-K171 / 1350.7108.02 | 5G NR Rel. 17 extension for uplink/downlink measurements |
| R&S®FSW-K175 / 1353.2642.02 | O-RAN measurements. Requires R&S®FSW-K144 or R&S®FSW-K145. |
| Беспроводные устройства | |
| R&S®FSW-K8 / 1313.1351.02 | Измерения Bluetooth BR/EDR/LE |
| R&S®FSW-K149 / 1350.6930.02 | Измерения HRP UWB |
| R&S®FSW-K91 / 1313.1500.02 | Измерения WLAN 802.11a/b/g |
| R&S®FSW-K91N / 1313.1516.02 | Измерения WLAN 802.11n |
| R&S®FSW-K91AC / 1313.4209.02 | Измерения WLAN 802.11ac |
| R&S®FSW-K91AX / 1331.6345.02 | Измерения WLAN 802.11ax |
| R&S®FSW-K91BE / 1350.6730.02 | Измерения WLAN 802.11be |
| R&S®FSW-K91P / 1321.5646.02 | Измерения WLAN 802.11p |
| R&S®FSW-K95 / 1313.1639.02 | Измерения WLAN 802.11ad |
| R&S®FSW-K97 / 1338.4902.02 | Измерения WLAN 802.11ay |
| Универсальные | |
| R&S®FSW-K7 / 1313.1339.02 | Анализ аналоговой модуляции для АМ/ЧМ/ФМ |
| R&S®FSW-K18 / 1325.2170.02 | Измерения усилителей |
| R&S®FSW-K18D / 1331.6845.02 | Прямые измерения предыскажений (DPD) |
| R&S®FSW-K18F / 1338.7230.02 | Измерения АЧХ и группового времени задержки |
| R&S®FSW-K18M / 1345.1470.02 | Предыскажения (DPD) на основе полиномиальной модели с памятью. Требуются опции R&S®FSW-K18 и R&S®FSW-K18D. |
| R&S®FSW-K30 / 1313.1380.02 | Измерения коэффициента шума |

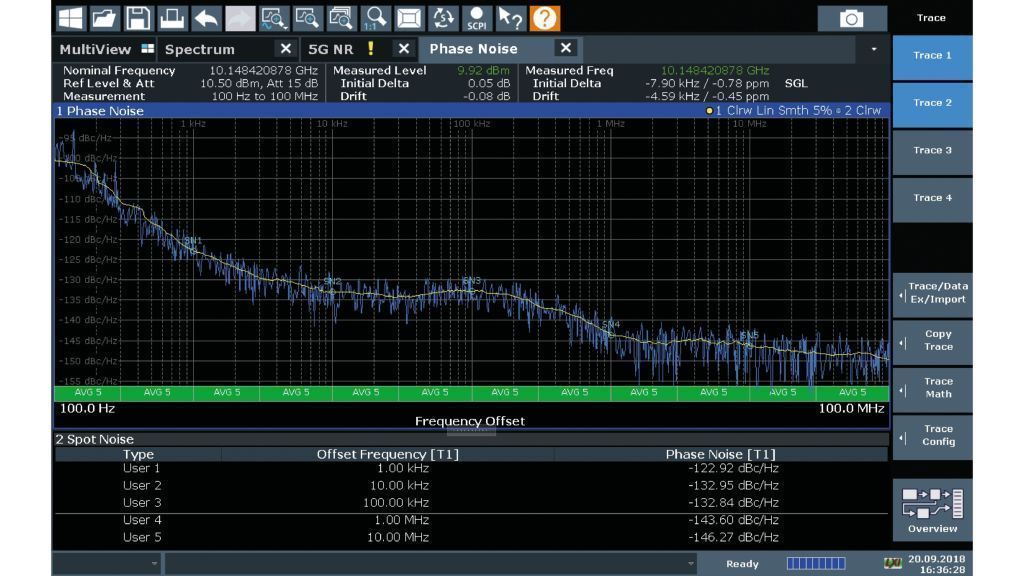

| R&S®FSW-K40 / 1313.1397.02 | Измерения фазового шума |
| R&S®FSW-K50 / 1325.2893.02 | Измерения паразитных составляющих |
| R&S®FSW-K54 / 1313.1400.02 | Измерения ЭМП. Поиск, классификация и устранение электромагнитных помех. |
| R&S®FSW-K54CAL / 1331.5932.02 | Калибровка CISPR для R&S®FSW-K54. |
| R&S®FSW-K70 / 1313.1416.02 | Векторный анализ сигналов. |
| R&S®FSW-K70M / 1338.4177.02 | Мультимодуляционный анализ. |
| R&S®FSW-K70P / 1338.3893.02 | Измерения BER PRBS. |
| R&S®FSW-K96 / 1313.1539.02 | Анализ сигналов OFDM. Гибкий анализ пользовательских сигналов OFDM и DFT-OFDM (SC-FDMA) вплоть до битового уровня. |
| R&S®FSW-K544 / 1338.2716.02 | Определяемая пользователем частотная коррекция файлом SnP. Корректирует частотную характеристику (по амплитуде и фазе) схемы измерения. |
| R&S®FSW-K553 / 1350.6118.02 | External frontend control. |
| Радары | |
| R&S®FSW-K6 / 1313.1322.02 | Измерения импульсов |
| R&S®FSW-K6S / 1325.3783.02 | Измерение боковых лепестков во временной области. Требуется опция R&S®FSW-K6. |
| R&S®FSW-K60 / 1313.7495.02 | Приложение для измерения переходных процессов. |
| R&S®FSW-K60C / 1322.9745.02 | Измерение переходных процессов ЛЧМ-импульсов. Требуется опция R&S®FSW-K60. |
| R&S®FSW-K60H / 1322.9916.02 | Измерение переходных процессов при скачкообразной перестройке частоты (ППРЧ). Требуется опция R&S®FSW-K60. |
| R&S®FSW-K60P / 1353.2413.02 | Transient phase noise measurments. R&S®FSW-K60C or R&S®FSW-K60H option required. |
| Авиационные системы | |
| R&S®FSW-K15 / 1331.4388.02 | Измерения сигналов VOR/ILS |
| Спутниковые системы | |

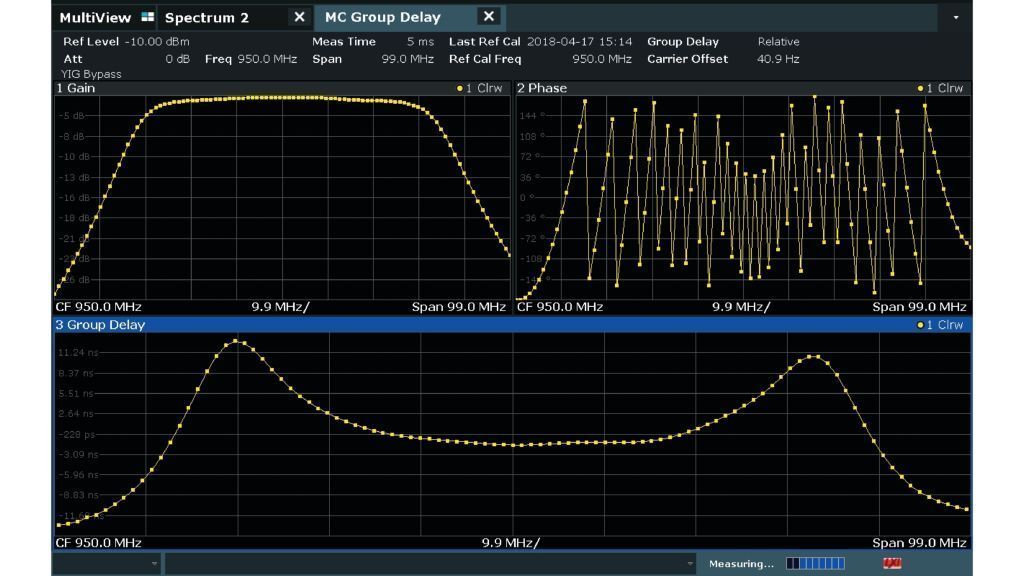

| R&S®FSW-K17 / 1313.4150.02 | Измерения групповой задержки нескольких несущих |
| R&S®FSW-K17S / 1338.5896.02 | Поддиапазонное измерение времени групповой задержки. Требуется R&S®FSW-K17, R&S®FSW-B512, R&S®FSW-B512R, R&S®FSW-B1200, R&S®FSW-B2001, R&S®FSW-B800R, R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001. |
| R&S®FSW-K19 / 1331.8283.02 | Измерения уровней мощности шума |
| R&S®FSW-K201 / 1331.7387.02 | Измерения в обратных каналах OneWeb |
| Передача данных по кабелю | |
| R&S®FSW-K192 / 1325.4138.02 | Нисходящий канал DOCSIS 3.1 OFDM |
| R&S®FSW-K193 / 1325.4144.02 | Восходящий канал DOCSIS 3.1 OFDMA |
| Общие | |
| R&S®FSW-VSE / 1345.2253.02 | Local VSE enabler |
Анализ в реальном времени
| R&S®FSW-B512R / 1331.7106.16 | Анализатор спектра реального масштаба времени, 512 МГц, POI ≤ 15 мкс. Включает в себя полосу анализа 512 МГц и ПЧ-фильтр 200 МГц. Требуется экспортная лицензия. |
| R&S®FSW-B800R / 1331.6400.16 | Анализатор спектра реального масштаба времени, 800 МГц, POI ≤ 15 мкс. Включает в себя ширину полосы анализа 2000 МГц. Недоступно в сочетании с опцией R&S®FSW-B2000. Требуется экспортная лицензия. |
| R&S®FSW-K161R / 1338.2700.02 | Приложение для измерения в реальном масштабе времени, 160 МГц, POI ≤ 15 мкс. Требуется R&S®FSW-B160 или R&S®FSW-B320. Недоступно для R&S®FSW-B512/-B512R/-B1200/-B2001/-B800R. Экспортная лицензия не требуется. |
| R&S®FSW-K512RE / 1338.4731.02 | Приложение для измерения в реальном масштабе времени, 512 МГц, POI > 15 мкс. Требуется R&S®FSW-B512. |
| R&S®FSW-K800RE / 1338.7801.02 | Приложение для измерения в реальном масштабе времени, 800 МГц, POI > 15 мкс. Требуется R&S®FSW-B1200 или R&S®FSW-B2001. |
Безопасность прибора
| R&S®FSW-K980 / 1350.6718.02 | Мониторинг состояния и использования. Сервис для R&S®FSW. |
| R&S®FSW-B33 / 1313.3602.02 | Защита от записи USB-накопителя. |
| R&S®FSW-K33 / 1322.7936.02 | Защита от записи твердотельного диска. |
ПО для ПК
| Общие | |
|---|---|
| R&S®VSE / 1345.1011.06 | Программное обеспечение. Использование обширного опыта и возможностей компании Rohde & Schwarz для анализа сигналов на ПК и в облаке. |
| R&S®VSE-K544 / 1309.9580.06 | Определяемая пользователем частотная коррекция файлом SnP |
| R&S®FSPC / 1310.0002.03 | Аппаратный ключ лицензии |
| R&S®FSPC-FL / 1310.0002.04 | Аппаратный ключ плавающей лицензии |
| R&S®VSE-SWM / 1320.7622.81 | Сопровождение ПО |
| Радары | |
| R&S®VSE-K6 / 1320.7516.06 | Приложение для измерения импульсов |
| R&S®VSE-K60 / 1320.7868.06 | Измерение переходных процессов. |
| R&S®VSE-60C / 1320.7874.06 | Измерения переходных процессов ЛЧМ-импульсов. Для анализа переходных процессов требуется R&S®VSE-K60. |
| R&S®VSE-60H / 1320.7880.06 | Измерение переходных процессов. Для анализа переходных процессов требуется R&S®VSE-K60. |
| Универсальные | |
| R&S®VSE-K / 1320.7539.06 | Анализ аналоговой модуляции (АМ/ЧМ/ФМ). Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ. |
| R&S®VSE-K70 / 1320.7522.06 | Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ |
| R&S®VSE-K96 / 1320.7922.06 | Анализ сигналов OFDM |
| R&S®VSE-K18 / 1345.1434.06 | Измерения усилителей |
| R&S®VSE-K18D / 1345.1440.06 | Прямые измерения предыскажений (DPD) |
| R&S®VSE-K18F / 1345.1457.06 | Измерение частотной характеристики |
| R&S®VSE-K18M / 1345.1492.06 | Предыскажения на основе полиномиальной модели с памятью |
| R&S®VSE-K70M / 1345.1211.06 | Многомодуляционный анализ. Требуется опция R&S®VSE-K70. |
| R&S®VSE-K70P / 1345.1228.06 | Измерения BER PRBS. Требуется опция R&S®VSE-K70. |
| Системы сотовой связи | |
| R&S®VSE-K10 / 1320.7574.06 | Измерения GSM. GSM/EDGE/ EDGE Evolution |
| R&S®VSE-K72 / 1320.7580.06 | Измерения 3GPP FDD. Анализ сигналов WCDMA. |
| R&S®VSE-K100 / 1320.7545.06 | Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях. Анализ сигналов LTE. |
| R&S®VSE-K102 / 1320.7551.06 | EUTRA/LTE advanced и MIMO (нисходящий канал). Анализ сигналов LTE. |
| R&S®VSE-K104 / 1320.7568.06 | Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях. Анализ сигналов LTE. |
| R&S®VSE-K106 / 1320.7900.06 | Анализ сигналов EUTRA/LTE. Анализ сигналов LTE узкополосного IoT. |
| R&S®VSE-K144 / 1309.9574.06 | Измерение 5G NR в восходящем и нисходящем направлениях |
| R&S®VSE-K175 / 1350.7020.06 | Измерения O-RAN |
| Беспроводные устройства | |
| R&S®VSE-K91 / 1320.7597.06 | Измерения IEEE 802.11a/b/g. Анализ сигналов WLAN. |
| R&S®VSE-K91P / 1320.7680.06 | Измерения IEEE 802.11p. Анализ сигналов WLAN. |
| R&S®VSE-K91N / 1320.7600.06 | Измерения IEEE 802.11n. Анализ сигналов WLAN. |
| R&S®VSE-K91AC / 1320.7616.06 | Измерения IEEE 802.11ac. Анализ сигналов WLAN. |
| R&S®VSE-K91AX / 1345.1411.06 | Измерения IEEE 802.11ax. Анализ сигналов WLAN. |
| R&S®VSE-K149 / 1345.1463.06 | Измерения HRP UWB |
Дополнения
| Внешние смесители | |
|---|---|
| FS-Z60 / 1048.0171.02 | Смеситель на гармониках, от 40 ГГц до 60 ГГц (U-диапазон) |
| FS-Z75 / 3638.2240.02 | Смеситель на гармониках, от 50 ГГц до 75 ГГц (анализ широкополосных сигналов) |
| FS-Z90 / 3638.2270.02 | Смеситель на гармониках, от 60 ГГц до 90 ГГц (анализ широкополосных сигналов) |
| FS-Z110 / 3638.2292.02 | Смеситель на гармониках, от 75 ГГц до 110 ГГц (анализ широкополосных сигналов) |
| FS-Z140 / 3622.0708.02 | Смеситель на гармониках, от 90 ГГц до 140 ГГц |
| FS-Z170 / 3622.0714.02 | Смеситель на гармониках, от 110 ГГц до 170 ГГц |
| FS-Z220 / 3593.3250.02 | Смеситель на гармониках, от 140 ГГц до 220 ГГц |
| FS-Z325 / 3593.3267.02 | Смеситель на гармониках, от 220 ГГц до 325 ГГц |
| Источники шума | |
| R&S®FS-SNS18 / 1338.8008.18 | Интеллектуальный источник шума в диапазоне от 10 МГц до 18 ГГц |
| R&S®FS-SNS26 / 1338.8008.26 | Интеллектуальный источник шума в диапазоне от 10 МГц до 26,5 ГГц |
| R&S®FS-SNS40 / 1338.8008.40 | Интеллектуальный источник шума в диапазоне от 100 МГц до 40 ГГц |
| R&S®FS-SNS55 / 1338.8008.55 | Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц |
| R&S®FS-SNS67 / 1338.8008.67 | Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц |
| R&S®FS-SNS90 / 1338.8008.90 | Smart noise source 60 GHz to 90 GHz |
| R&S®FS-SNS110 / 1338.8008.11 | Smart noise source 75 GHz to 110 GHz |
Цена
по запросу
Высокоэффективный анализатор спектра и сигналов R&S FSW помогает решать самые сложные задачи. Его широкая внутренняя полоса анализа позволяет определять характеристики широкополосных компонентов и систем связи. Непревзойденно низкий уровень фазового шума делает прибор оптимальным для разработки высокоэффективных генераторов, например для радаров.
Особенности
- Непревзойденно низкий уровень фазового шума и лучшая чувствительность на рынке
- Встроенная полоса анализа до 8,3 ГГц
- Ширина полосы анализа в реальном времени до 800 МГц
- Регистратор SCPI для упрощения автоматизации
- Высокий динамический диапазон и превосходные характеристики EVM
- Плоский мультитач-дисплей 12,1″ с поддержкой Windows 10
- Одновременное отображение нескольких окон измерений
- Поддержка анализа физических уровней 5G NR, LTE, WLAN и спутниковых стандартов
- Функции анализа радиолокационных и автомобильных радарных сигналов
- Анализ переходных процессов и ЛЧМ-сигналов (FMCW) до 5 ГГц
- Возможность обнаружения кратковременных помех в наносекундном диапазоне
- Векторный анализ цифровых модуляций вплоть до уровня битов
Характеристики
| Артикул | R&S®FSW |
| Полоса анализа | до 8,3 ГГц |
| Полоса анализа в реальном времени | до 800 МГц |
| Дисплей | 12,1″ Multitouch, Windows 10 |
Модификации
| Модель | Диапазон частот |
|---|---|
| R&S®FSW8 | от 2 ГГц до 8 ГГц |
| R&S®FSW13 | от 2 ГГц до 13 ГГц |
| R&S®FSW26 | от 2 ГГц до 26,5 ГГц |
| R&S®FSW43 | от 2 ГГц до 43,5 ГГц |
| R&S®FSW50 | от 2 ГГц до 50 ГГц |
| R&S®FSW67 | от 2 ГГц до 67 ГГц |
| R&S®FSW85 | от 2 ГГц до 85 ГГц (с ЖИГ-преселектором) |
Технические данные
- Опции для 5G: R&S®FSW-K144 (нисходящий канал), R&S®FSW-K145 (восходящий канал)
- Опции радиолокации:
- R&S®FSW-K6 (измерение импульсов)
- R&S®FSW-K6S (анализ боковых лепестков)
- R&S®FSW-K60/K60H (сигналы со скачкообразным изменением частоты)
- R&S®FSW-K60C (ЛЧМ/FMCW анализ)
- Опции для автомобильных радаров: R&S®FSW85 (ЖИГ-преселектор 8…85 ГГц, анализ спектра без изображений)
- Опции для спутниковых систем: измерения GVD, линейности, NPR; поддержка DVB-S2X, OneWeb
- Векторный анализ сигналов:
- R&S®FSW-K70 (векторный анализ сигналов)
- R&S®FSW-K70M (анализ сигналов с разными модуляциями)
- R&S®FSW-K70P (измерение BER до PRBS23)
- Опции реального времени: обнаружение случайных помех до 800 МГц
Варианты исполнения
| Модели | Диапазон частот | Фазовый шум | Макс. полоса анализа |
|---|---|---|---|
| R&S®FSW8 / 1331.5003.08 | От 2 Гц до -8 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 512 МГц |
| R&S®FSW13 / 1331.5003.13 | От 2 Гц до -13,6 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 512 МГц |
| R&S®FSW26 / 1331.5003.26 | От 2 Гц до -26,5 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 2000 МГц |
| R&S®FSW43 / 1331.5003.43 | От 2 Гц до -43,5 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW50 / 1331.5003.50 | От 2 Гц до -50 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW67 / 1331.5003.67 | От 2 Гц до -67 ГГц | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
| R&S®FSW85 / 1331.5003.85 | От 2 Гц до 85 ГГц (от 2 Гц до 90 ГГц с опцией R&S®FSW-B90G) | < –136 дБн (1 Гц) (f = 1 ГГц, смещение 10 кГц) | 8312 МГц |
Аппаратные опции
| Производительность | |
|---|---|
| R&S®FSW-B4 / 1313.0703.02 | Прецизионный опорный источник OCXO |
| R&S®FSW-B8 / 1313.2464.02 | Полоса разрешения > 10 МГц для R&S®FSW43 / R&S®FSW50 / R&S®FSW67 / R&S®FSW85. Требуется экспортная лицензия. |
| R&S®FSW-B8 / 1313.2464.26 | Полоса разрешения > 10 МГц для R&S®FSW8 / R&S®FSW13 / R&S®FSW26 |
| R&S®FSW-B8E / 1338.6911.02 | Полоса разрешения 40 МГц |
| R&S®FSW-B13 / 1313.0761.02 | Фильтр высоких частот для измерений гармонических составляющих |
| R&S®FSW-B25 / 1313.0990.02 | Электронный аттенюатор, с шагом 1 дБ для R&S®FSW8 / R&S®FSW13 / R&S®FSW26 |
| R&S®FSW-B90G / 1331.7693.02 | Расширение диапазона частот до 90 ГГц только для R&S®FSW85; без преселекции для f > 85 ГГц |
| Предусилитель | |
| R&S®FSW-B24 / 1313.0832.13 | ВЧ-предусилитель, от 100 кГц до 13,6 ГГц для R&S®FSW8 / R&S®FSW13 |
| R&S®FSW-B24 / 1313.0832.26 | ВЧ-предусилитель, от 100 кГц до 26,5 ГГц для R&S®FSW26 |
| R&S®FSW-B24 / 1313.0832.43 | ВЧ-предусилитель, от 100 кГц до 43,5 ГГц для R&S®FSW43 / R&S®FSW67. Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.49 | ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50. Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.51 | ВЧ-предусилитель, от 100 кГц до 50 ГГц для R&S®FSW50; Требуется экспортная лицензия. |
| R&S®FSW-B24 / 1313.0832.66 | ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Экспортная лицензия не требуется. |
| R&S®FSW-B24 / 1313.0832.67 | ВЧ-предусилитель, от 100 кГц до 67 ГГц для R&S®FSW67; Требуется экспортная лицензия. |
| Ширина полосы анализа | |
| R&S®FSW-B40 / 1313.0861.02 | Ширина полосы анализа 40 МГц |
| R&S®FSW-B80 / 1313.0878.02 | Ширина полосы анализа 80 МГц |
| R&S®FSW-B160 / 1325.4850.14 | Ширина полосы анализа 160 МГц |
| R&S®FSW-B320 / 1325.4867.14 | Ширина полосы анализа 320 МГц |
| R&S®FSW-B512 / 1331.7106.14 | Ширина полосы анализа 512 МГц |
| R&S®FSW-B1200 / 1331.6400.14 | Ширина полосы анализа 1200 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000. |
| R&S®FSW-B2001 / 1331.6916.14 | Ширина полосы анализа 2000 МГц. Недоступно для R&S®FSW8 и R&S®FSW13. Несовместимо с опцией R&S®FSW-B2000. |
| R&S®FSW-B4001 / 1338.5215.14 | Ширина полосы анализа 4400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26 |
| R&S®FSW-B6001 / 1338.5221.14 | Ширина полосы анализа 6400 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26. |
| R&S®FSW-B8001 / 1338.5238.14 | Ширина полосы анализа 8312 МГц. Недоступно для R&S®FSW8, R&S®FSW13 и R&S®FSW26. |
| R&S®FSW-B2000 / 1325.4750.02 | Ширина полосы анализа 2 ГГц. Требуется осциллограф R&S®RTO2044 / R&S®RTO1044. Недоступно для R&S®FSW8 и R&S®FSW13. |
| R&S®FSW-B5000 / | Ширина полосы анализа 5 ГГц. Доступно для R&S®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000. |
| R&S®FSW-B5000 / 1331.6997.43 | Ширина полосы анализа 5 ГГц. Доступно для анализатора RS®FSW85. Требуется осциллограф R&S®RTO2064. Недоступно в сочетании с опцией R&S®FSW-B2000. |
| Внешнее смешение | |
| R&S®FSW-B21 / 1313.1100.28 | Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW26 / R&S®FSW43 / R&S®FSW50 / R&S®FSW67. |
| R&S®FSW-B21 / 1313.1100.86 | Соединения LO/IF (ГЕТ/ПЧ) для внешних смесителей для R&S®FSW85. |
| Цифровые модулирующие сигналы | |
| R&S®FSW-B17 / 1313.0784.02 | Цифровой интерфейс модулирующего сигнала |
| R&S®FSW-B517 / 1331.6980.02 | Интерфейс потоковой передачи DIG IQ 40G. Требуется R&S®FSW-B512/-U512/-B1200/-U1200/-B2001/-U2001/-B800R. |
| R&S®FSW-B1017 / 1350.7008.02 | Интерфейс потоковой передачи DIG IQ 40G, 1 ГГц. Требуется R&S®FSW-B1200/-U1200/-B2001/-U2001/-B800R. |
| Аналоговые входы модулирующего сигнала | |
| R&S®FSW-B71 / 1313.1651.13 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW8 / R&S®FSW13. |
| R&S®FSW-B71 / 1313.1651.26 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW26 / R&S®FSW43 / R&S®FSW50. |
| R&S®FSW-B71 / 1313.1651.67 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW67. |
| R&S®FSW-B71 / 1313.1651.86 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 40 МГц для R&S®FSW85. |
| R&S®FSW-B71E / 1313.6547.02 | Аналоговые входы модулирующего сигнала, ширина полосы анализа 80 МГц. Требуется R&S®FSW-B71. |
| R&S®FSW-B2071 / 1331.8302.02 | Входы модулирующего сигнала осциллографа. |
| Расширение памяти I/Q-данных | |
| R&S®FSW-B106 / 1331.6451.02 | Расширение памяти I/Q-данных до 6 Гб. Требуется R&S®FSW-B160/‑U160/‑B320. |
| R&S®FSW-B108 / 1331.6751.02 | Расширение памяти I/Q-данных до 8 Гб. Требуется R&S®FSW-B1200, R&S®FSW-B2001 или R&S®FSW-B800R. |
| R&S®FSW-B124 / 1338.5273.02 | Расширение памяти I/Q-данных до 24 Гб. Требуется R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001. |
| Дополнительно | |
| R&S®FSW-B10 / 1313.1622.02 | Внешнее управление генератором |
| R&S®FSW-B18 / 1313.0790.10 | Запасной твердотельный диск (съемный жесткий диск) |
Опции приложений для измерения
| Системы сотовой связи | |
|---|---|
| R&S®FSW-K10 / 1313.1368.02 | Измерения GSM, EDGE, EDGE Evolution и VAMOS |
| R&S®FSW-K72 / 1313.1422.02 | Измерения БС 3GPP FDD (WCDMA) (включая HSDPA и HSDPA+) |
| R&S®FSW-K73 / 1313.1439.02 | Измерения МС 3GPP FDD (WCDMA) (включая HSUPA и HSUPA+) |
| R&S®FSW-K76 / 1313.1445.02 | Измерения БС TD-SCDMA |
| R&S®FSW-K77 / 1313.1451.02 | Измерения абонентского оборудования TD-SCDMA |
| R&S®FSW-K82 / 1313.1468.02 | Измерения БС CDMA2000® |
| R&S®FSW-K83 / 1313.1474.02 | Измерения БС CDMA2000® |
| R&S®FSW-K84 / 1313.1480.02 | Измерения БС 1xEV-DO |
| R&S®FSW-K85 / 1313.1497.02 | Измерения МС 1xEV-DO |
| R&S®FSW-K100 / 1313.1545.02 | Измерения БС UTRA/LTE FDD |
| R&S®FSW-K101 / 1313.1551.02 | Измерения абонентского оборудования EUTRA/LTE FDD |
| R&S®FSW-K102 / 1313.1568.02 | Измерения EUTRA/LTE advanced и MIMO (нисходящий канал) |
| R&S®FSW-K103 / 1313.2487.02 | Измерения в восходящих каналах EUTRA/LTE Advanced |
| R&S®FSW-K104 / 1313.1574.02 | Измерения БС EUTRA/LTE TDD |
| R&S®FSW-K105 / 1313.1580.02 | Измерения в восходящих каналах EUTRA/LTE TDD |
| R&S®FSW-K106 / 1331.6351.02 | Измерения в нисходящих каналах EUTRA/LTE NB-IoT |
| R&S®FSW-K118 / 1331.7370.02 | Измерения в нисходящих каналах VERIZON 5GTF |
| R&S®FSW-K119 / 1331.8060.02 | Измерения в восходящих каналах VERIZON 5GTF |
| R&S®FSW-K144 / 1338.3606.02 | Измерения в нисходящих каналах 5G-NR |
| R&S®FSW-K145 / 1338.3612.02 | Измерения в восходящих каналах 3GPP 5G-NR |
| R&S®FSW-K147 / 1338.6486.02 | Измерения ACLR/SEM/EVM в комбинированных каналах 5G NR. Требуется R&S®FSW-K144. |
| R&S®FSW-K148 / 1350.6624.02 | Расширение 5G NR версии 16 для измерений в восходящих/нисходящих каналах. |
| R&S®FSW-K171 / 1350.7108.02 | 5G NR Rel. 17 extension for uplink/downlink measurements |
| R&S®FSW-K175 / 1353.2642.02 | O-RAN measurements. Requires R&S®FSW-K144 or R&S®FSW-K145. |
| Беспроводные устройства | |
| R&S®FSW-K8 / 1313.1351.02 | Измерения Bluetooth BR/EDR/LE |
| R&S®FSW-K149 / 1350.6930.02 | Измерения HRP UWB |
| R&S®FSW-K91 / 1313.1500.02 | Измерения WLAN 802.11a/b/g |
| R&S®FSW-K91N / 1313.1516.02 | Измерения WLAN 802.11n |
| R&S®FSW-K91AC / 1313.4209.02 | Измерения WLAN 802.11ac |
| R&S®FSW-K91AX / 1331.6345.02 | Измерения WLAN 802.11ax |
| R&S®FSW-K91BE / 1350.6730.02 | Измерения WLAN 802.11be |
| R&S®FSW-K91P / 1321.5646.02 | Измерения WLAN 802.11p |
| R&S®FSW-K95 / 1313.1639.02 | Измерения WLAN 802.11ad |
| R&S®FSW-K97 / 1338.4902.02 | Измерения WLAN 802.11ay |
| Универсальные | |
| R&S®FSW-K7 / 1313.1339.02 | Анализ аналоговой модуляции для АМ/ЧМ/ФМ |
| R&S®FSW-K18 / 1325.2170.02 | Измерения усилителей |
| R&S®FSW-K18D / 1331.6845.02 | Прямые измерения предыскажений (DPD) |
| R&S®FSW-K18F / 1338.7230.02 | Измерения АЧХ и группового времени задержки |
| R&S®FSW-K18M / 1345.1470.02 | Предыскажения (DPD) на основе полиномиальной модели с памятью. Требуются опции R&S®FSW-K18 и R&S®FSW-K18D. |
| R&S®FSW-K30 / 1313.1380.02 | Измерения коэффициента шума |
| R&S®FSW-K40 / 1313.1397.02 | Измерения фазового шума |
| R&S®FSW-K50 / 1325.2893.02 | Измерения паразитных составляющих |
| R&S®FSW-K54 / 1313.1400.02 | Измерения ЭМП. Поиск, классификация и устранение электромагнитных помех. |
| R&S®FSW-K54CAL / 1331.5932.02 | Калибровка CISPR для R&S®FSW-K54. |
| R&S®FSW-K70 / 1313.1416.02 | Векторный анализ сигналов. |
| R&S®FSW-K70M / 1338.4177.02 | Мультимодуляционный анализ. |
| R&S®FSW-K70P / 1338.3893.02 | Измерения BER PRBS. |
| R&S®FSW-K96 / 1313.1539.02 | Анализ сигналов OFDM. Гибкий анализ пользовательских сигналов OFDM и DFT-OFDM (SC-FDMA) вплоть до битового уровня. |
| R&S®FSW-K544 / 1338.2716.02 | Определяемая пользователем частотная коррекция файлом SnP. Корректирует частотную характеристику (по амплитуде и фазе) схемы измерения. |
| R&S®FSW-K553 / 1350.6118.02 | External frontend control. |
| Радары | |
| R&S®FSW-K6 / 1313.1322.02 | Измерения импульсов |
| R&S®FSW-K6S / 1325.3783.02 | Измерение боковых лепестков во временной области. Требуется опция R&S®FSW-K6. |
| R&S®FSW-K60 / 1313.7495.02 | Приложение для измерения переходных процессов. |
| R&S®FSW-K60C / 1322.9745.02 | Измерение переходных процессов ЛЧМ-импульсов. Требуется опция R&S®FSW-K60. |
| R&S®FSW-K60H / 1322.9916.02 | Измерение переходных процессов при скачкообразной перестройке частоты (ППРЧ). Требуется опция R&S®FSW-K60. |
| R&S®FSW-K60P / 1353.2413.02 | Transient phase noise measurments. R&S®FSW-K60C or R&S®FSW-K60H option required. |
| Авиационные системы | |
| R&S®FSW-K15 / 1331.4388.02 | Измерения сигналов VOR/ILS |
| Спутниковые системы | |
| R&S®FSW-K17 / 1313.4150.02 | Измерения групповой задержки нескольких несущих |
| R&S®FSW-K17S / 1338.5896.02 | Поддиапазонное измерение времени групповой задержки. Требуется R&S®FSW-K17, R&S®FSW-B512, R&S®FSW-B512R, R&S®FSW-B1200, R&S®FSW-B2001, R&S®FSW-B800R, R&S®FSW-B4001, R&S®FSW-B6001 или R&S®FSW-B8001. |
| R&S®FSW-K19 / 1331.8283.02 | Измерения уровней мощности шума |
| R&S®FSW-K201 / 1331.7387.02 | Измерения в обратных каналах OneWeb |
| Передача данных по кабелю | |
| R&S®FSW-K192 / 1325.4138.02 | Нисходящий канал DOCSIS 3.1 OFDM |
| R&S®FSW-K193 / 1325.4144.02 | Восходящий канал DOCSIS 3.1 OFDMA |
| Общие | |
| R&S®FSW-VSE / 1345.2253.02 | Local VSE enabler |
Анализ в реальном времени
| R&S®FSW-B512R / 1331.7106.16 | Анализатор спектра реального масштаба времени, 512 МГц, POI ≤ 15 мкс. Включает в себя полосу анализа 512 МГц и ПЧ-фильтр 200 МГц. Требуется экспортная лицензия. |
| R&S®FSW-B800R / 1331.6400.16 | Анализатор спектра реального масштаба времени, 800 МГц, POI ≤ 15 мкс. Включает в себя ширину полосы анализа 2000 МГц. Недоступно в сочетании с опцией R&S®FSW-B2000. Требуется экспортная лицензия. |
| R&S®FSW-K161R / 1338.2700.02 | Приложение для измерения в реальном масштабе времени, 160 МГц, POI ≤ 15 мкс. Требуется R&S®FSW-B160 или R&S®FSW-B320. Недоступно для R&S®FSW-B512/-B512R/-B1200/-B2001/-B800R. Экспортная лицензия не требуется. |
| R&S®FSW-K512RE / 1338.4731.02 | Приложение для измерения в реальном масштабе времени, 512 МГц, POI > 15 мкс. Требуется R&S®FSW-B512. |
| R&S®FSW-K800RE / 1338.7801.02 | Приложение для измерения в реальном масштабе времени, 800 МГц, POI > 15 мкс. Требуется R&S®FSW-B1200 или R&S®FSW-B2001. |
Безопасность прибора
| R&S®FSW-K980 / 1350.6718.02 | Мониторинг состояния и использования. Сервис для R&S®FSW. |
| R&S®FSW-B33 / 1313.3602.02 | Защита от записи USB-накопителя. |
| R&S®FSW-K33 / 1322.7936.02 | Защита от записи твердотельного диска. |
ПО для ПК
| Общие | |
|---|---|
| R&S®VSE / 1345.1011.06 | Программное обеспечение. Использование обширного опыта и возможностей компании Rohde & Schwarz для анализа сигналов на ПК и в облаке. |
| R&S®VSE-K544 / 1309.9580.06 | Определяемая пользователем частотная коррекция файлом SnP |
| R&S®FSPC / 1310.0002.03 | Аппаратный ключ лицензии |
| R&S®FSPC-FL / 1310.0002.04 | Аппаратный ключ плавающей лицензии |
| R&S®VSE-SWM / 1320.7622.81 | Сопровождение ПО |
| Радары | |
| R&S®VSE-K6 / 1320.7516.06 | Приложение для измерения импульсов |
| R&S®VSE-K60 / 1320.7868.06 | Измерение переходных процессов. |
| R&S®VSE-60C / 1320.7874.06 | Измерения переходных процессов ЛЧМ-импульсов. Для анализа переходных процессов требуется R&S®VSE-K60. |
| R&S®VSE-60H / 1320.7880.06 | Измерение переходных процессов. Для анализа переходных процессов требуется R&S®VSE-K60. |
| Универсальные | |
| R&S®VSE-K / 1320.7539.06 | Анализ аналоговой модуляции (АМ/ЧМ/ФМ). Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ. |
| R&S®VSE-K70 / 1320.7522.06 | Анализ модуляции для отдельных несущих с модуляцией АМ/ЧМ/ФМ |
| R&S®VSE-K96 / 1320.7922.06 | Анализ сигналов OFDM |
| R&S®VSE-K18 / 1345.1434.06 | Измерения усилителей |
| R&S®VSE-K18D / 1345.1440.06 | Прямые измерения предыскажений (DPD) |
| R&S®VSE-K18F / 1345.1457.06 | Измерение частотной характеристики |
| R&S®VSE-K18M / 1345.1492.06 | Предыскажения на основе полиномиальной модели с памятью |
| R&S®VSE-K70M / 1345.1211.06 | Многомодуляционный анализ. Требуется опция R&S®VSE-K70. |
| R&S®VSE-K70P / 1345.1228.06 | Измерения BER PRBS. Требуется опция R&S®VSE-K70. |
| Системы сотовой связи | |
| R&S®VSE-K10 / 1320.7574.06 | Измерения GSM. GSM/EDGE/ EDGE Evolution |
| R&S®VSE-K72 / 1320.7580.06 | Измерения 3GPP FDD. Анализ сигналов WCDMA. |
| R&S®VSE-K100 / 1320.7545.06 | Измерение EUTRA/LTE FDD в восходящем и нисходящем направлениях. Анализ сигналов LTE. |
| R&S®VSE-K102 / 1320.7551.06 | EUTRA/LTE advanced и MIMO (нисходящий канал). Анализ сигналов LTE. |
| R&S®VSE-K104 / 1320.7568.06 | Измерение EUTRA/LTE TDD в восходящем и нисходящем направлениях. Анализ сигналов LTE. |
| R&S®VSE-K106 / 1320.7900.06 | Анализ сигналов EUTRA/LTE. Анализ сигналов LTE узкополосного IoT. |
| R&S®VSE-K144 / 1309.9574.06 | Измерение 5G NR в восходящем и нисходящем направлениях |
| R&S®VSE-K175 / 1350.7020.06 | Измерения O-RAN |
| Беспроводные устройства | |
| R&S®VSE-K91 / 1320.7597.06 | Измерения IEEE 802.11a/b/g. Анализ сигналов WLAN. |
| R&S®VSE-K91P / 1320.7680.06 | Измерения IEEE 802.11p. Анализ сигналов WLAN. |
| R&S®VSE-K91N / 1320.7600.06 | Измерения IEEE 802.11n. Анализ сигналов WLAN. |
| R&S®VSE-K91AC / 1320.7616.06 | Измерения IEEE 802.11ac. Анализ сигналов WLAN. |
| R&S®VSE-K91AX / 1345.1411.06 | Измерения IEEE 802.11ax. Анализ сигналов WLAN. |
| R&S®VSE-K149 / 1345.1463.06 | Измерения HRP UWB |
Дополнения
| Внешние смесители | |
|---|---|
| FS-Z60 / 1048.0171.02 | Смеситель на гармониках, от 40 ГГц до 60 ГГц (U-диапазон) |
| FS-Z75 / 3638.2240.02 | Смеситель на гармониках, от 50 ГГц до 75 ГГц (анализ широкополосных сигналов) |
| FS-Z90 / 3638.2270.02 | Смеситель на гармониках, от 60 ГГц до 90 ГГц (анализ широкополосных сигналов) |
| FS-Z110 / 3638.2292.02 | Смеситель на гармониках, от 75 ГГц до 110 ГГц (анализ широкополосных сигналов) |
| FS-Z140 / 3622.0708.02 | Смеситель на гармониках, от 90 ГГц до 140 ГГц |
| FS-Z170 / 3622.0714.02 | Смеситель на гармониках, от 110 ГГц до 170 ГГц |
| FS-Z220 / 3593.3250.02 | Смеситель на гармониках, от 140 ГГц до 220 ГГц |
| FS-Z325 / 3593.3267.02 | Смеситель на гармониках, от 220 ГГц до 325 ГГц |
| Источники шума | |
| R&S®FS-SNS18 / 1338.8008.18 | Интеллектуальный источник шума в диапазоне от 10 МГц до 18 ГГц |
| R&S®FS-SNS26 / 1338.8008.26 | Интеллектуальный источник шума в диапазоне от 10 МГц до 26,5 ГГц |
| R&S®FS-SNS40 / 1338.8008.40 | Интеллектуальный источник шума в диапазоне от 100 МГц до 40 ГГц |
| R&S®FS-SNS55 / 1338.8008.55 | Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц |
| R&S®FS-SNS67 / 1338.8008.67 | Интеллектуальный источник шума в диапазоне от 100 МГц до 55 ГГц |
| R&S®FS-SNS90 / 1338.8008.90 | Smart noise source 60 GHz to 90 GHz |
| R&S®FS-SNS110 / 1338.8008.11 | Smart noise source 75 GHz to 110 GHz |
Характеристики
- Артикул
- 29С000034
Найдем решение любого вопроса
Мы всегда готовы помочь в подборе нужных товаров
Xytronic LF-1700 (100 Вт). Паяльная станция
- Бренд
- Xytronic
- Напряжение, В
- 32
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Weller WXD 2020 (200–255 Вт). Двухканальная паяльная станция
- Бренд
- Weller
- Напряжение, В
- 220
- Мощность, Вт
- 255
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- USB-интерфейс
Hakko FX-888DX. Паяльная станция
- Бренд
- Hakko
- Напряжение, В
- 26
- Мощность, Вт
- 100
- Количество каналов
- 1
- Популярный товар
- Да
Ersa i-CON2V0C MK2 / 0IC2205V0C (80 Вт). Двухканальная паяльная станция антистатическая с интерфейсом
- Бренд
- Ersa
- Напряжение, В
- 230
- Мощность, Вт
- 80
- Количество каналов
- 2
- Популярный товар
- Да
- Дополнительные возможности
- Дымоуловитель
Quick 202D ESD (90 Вт). Индукционная паяльная станция
- Мощность, Вт
- 90
- Количество каналов
- 1
- Популярный товар
- Да
- Дополнительные возможности
- Бессвинцовая пайка
Rigol DHO4804 (800 МГц). Осциллограф цифровой высокого разрешения 4-канальный
- Бренд
- Rigol
- Тип
- Цифровой
- Частота дискретизации
- 4
- Полоса пропускания, МГц
- 800
- Количество каналов
- 4
- Популярный товар
- Да
Подпишитесь на рассылку и будьте в курсе лучших предложений
Удалить аккаунт
Все Ваши данные будут удалены. Вы не сможете посмотреть заказы и воспользоваться возможностями личного кабинета. Продолжить?
Отмена заказа
Вы уверены, что хотите отменить заказ?
