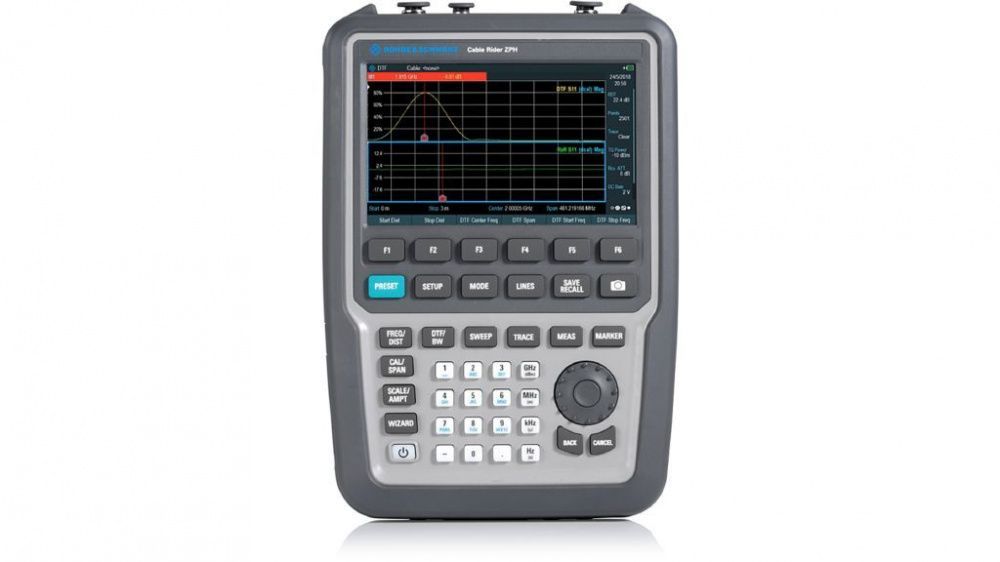

R&S ZPH. Анализатор кабелей и антенн цифровой
- Артикул
- 29С000418
Описание
Анализатор R&S®Cable Rider ZPH разработан для монтажа и технического обслуживания антенных систем в полевых условиях. Его уникальные возможности обеспечивают проведение быстрых и эффективных измерений характеристик кабелей и антенн и анализ спектра. Для решения различных задач предлагаются две модели R&S®ZPH: однопортовый анализатор кабелей и антенн и двухпортовая модель с дополнительными функциями анализа спектра и следящего генератора.
Ключевые факты
- Диапазон частот до 3 ГГц или 4 ГГц, возможность изменения с помощью ключевого кода
- Функции однопортовой модели: измерение расстояния до места повреждения (DTF), потерь на отражение, КСВН и потерь в кабеле
- Двухпортовая модель дополнительно обеспечивает возможность измерения S21, анализа спектра и помех, демодуляции АМ/ЧМ/АМн/ЧМн
- Идеальный выбор для полевых измерений: срок службы аккумулятора до 9 часов, масса 2,5 кг, клавиатура с подсветкой, быстрое время загрузки, антибликовый дисплей, компактные размеры, защищенный корпус (IP51)
Высокая скорость

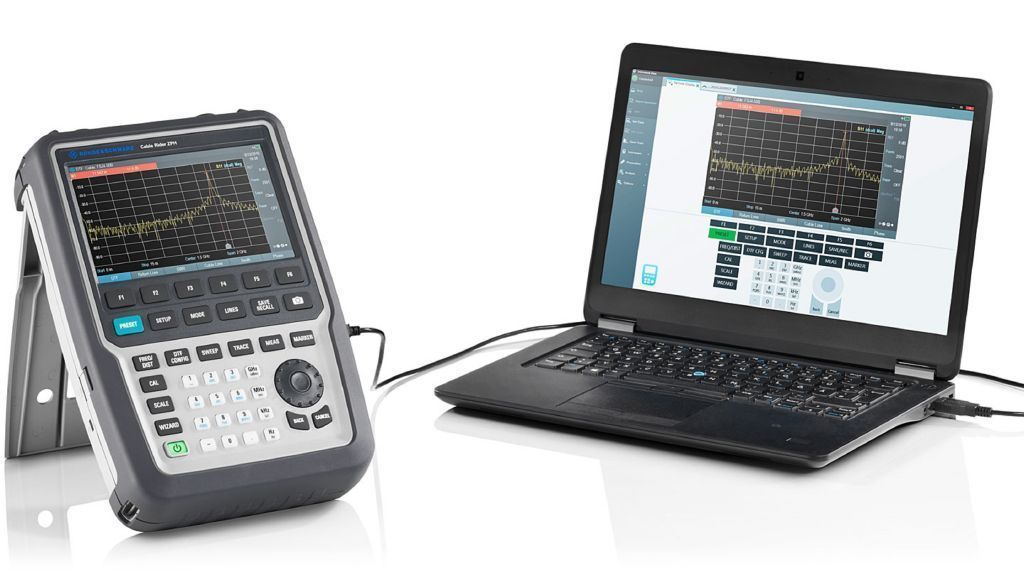

Быстрая работа с использованием R&S®Cable Rider ZPH. Анализатор R&S®Cable Rider ZPH загружается менее чем за 15 с и прогревается всего за одну минуту — начинать измерения можно почти мгновенно. Высокая скорость измерений делает анализатор его лучшим в своем классе. Меню обзора конфигурации позволяет просматривать и менять любые настройки параметров одним нажатием клавиши. Быстродействующие синтезаторы в анализаторе ускоряют измерения до 0,3 миллисекунд для одной точки.
Эффективность
Эффективная работа с использованием R&S®Cable Rider ZPH. Эффективность работы благодаря отсутствию простоев. Полностью заряженный анализатор R&S®Cable Rider ZPH функционирует весь рабочий день без необходимости подзарядки или замены аккумуляторов. Необходимые дополнительные опции могут быть приобретены и активированы на месте, без отправки анализатора в сервисную лабораторию для обновления или повторной калибровки.

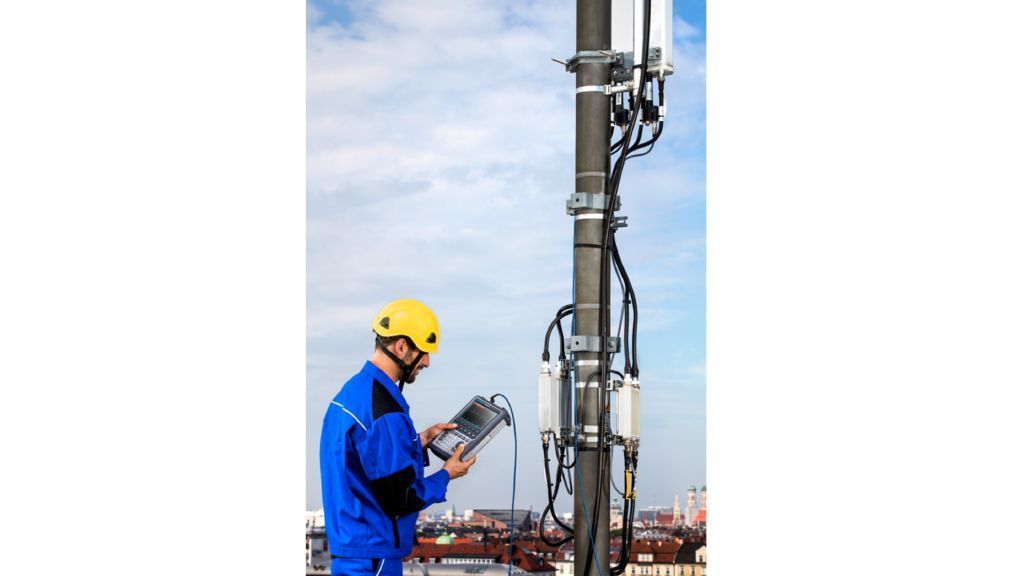

Тестер кабелей и антенн

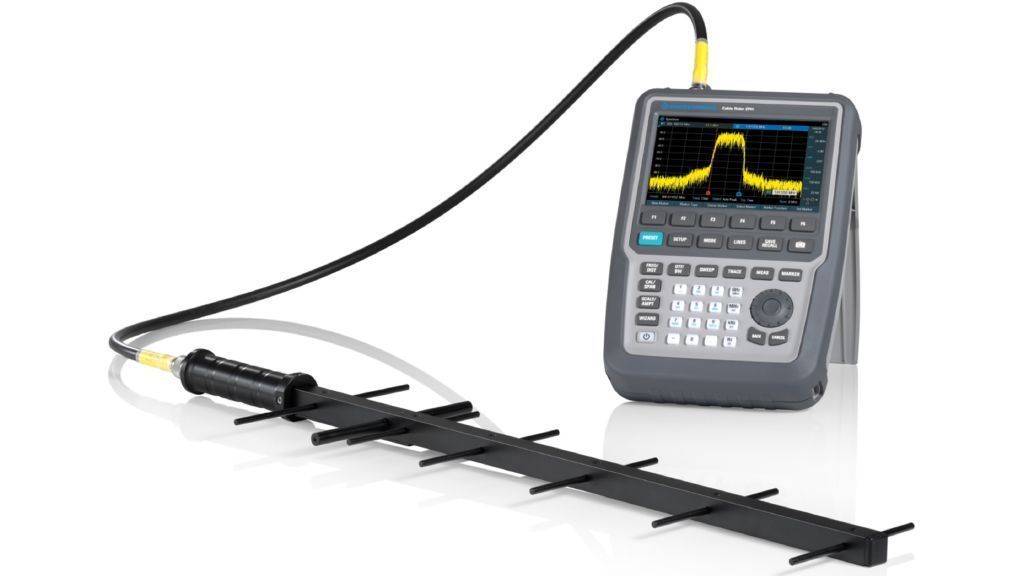

Ключевые возможности для монтажа базовых станций. Во всех моделях R&S®ZPH Cable Rider имеются одинаковые возможности для испытаний кабелей и антенн: измерение расстояния до места повреждения, КСВ и однопортовое измерение потерь в кабеле, а также вывод фазовой и круговой диаграммы для отображения данных измерений.
Анализатор спектра
Дополнительные функции для анализа спектра. Для решения различных задач инженерам-монтажникам зачастую требуется несколько приборов: анализатор кабелей и антенн, анализатор спектра, генератор сигналов и источник смещения. Теперь все эти приборы объединены в одно высокоэффективное устройство с дополнительными функциями — комбинированный анализатор R&S®ZPH Cable Rider (модель .12.) Модель анализатора спектра также содержит дополнительные измерительные функции, например, анализа помех и отображения уровня сигнала.

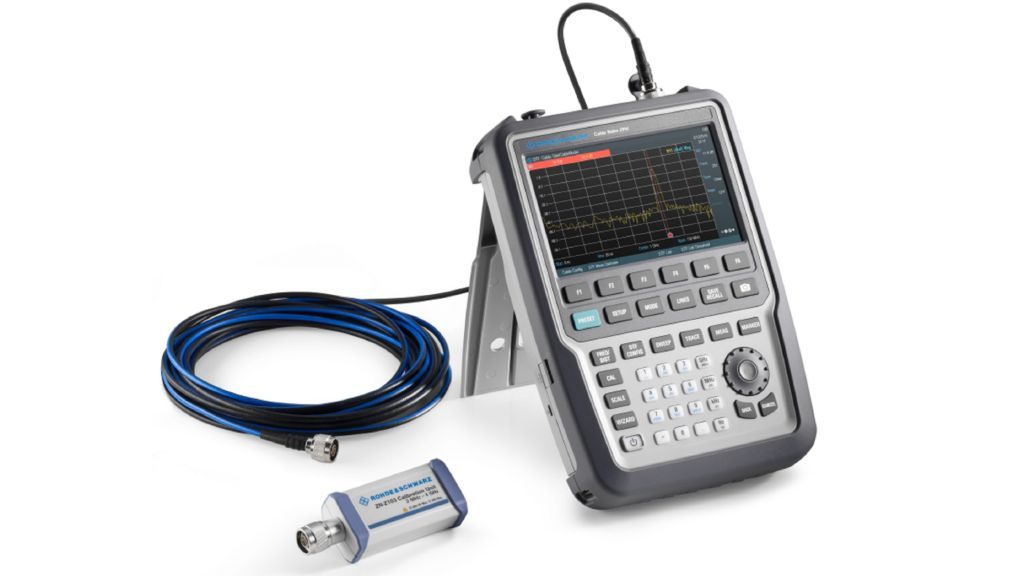

Одноступенчатая калибровка
Калибровка рекомендуется только при подключении дополнительных кабелей или адаптеров между анализатором и ИУ. Это исключает какое-либо влияние на измерение. Для удобной одноступенчатой калибровки модуль калибровки R&S®ZN-Z103 выполняет автоматическое переключение между ХХ, КЗ и нагрузкой. Это экономит время и обеспечивает возможность физического изменения различных стандартов калибровки в полевых условиях.

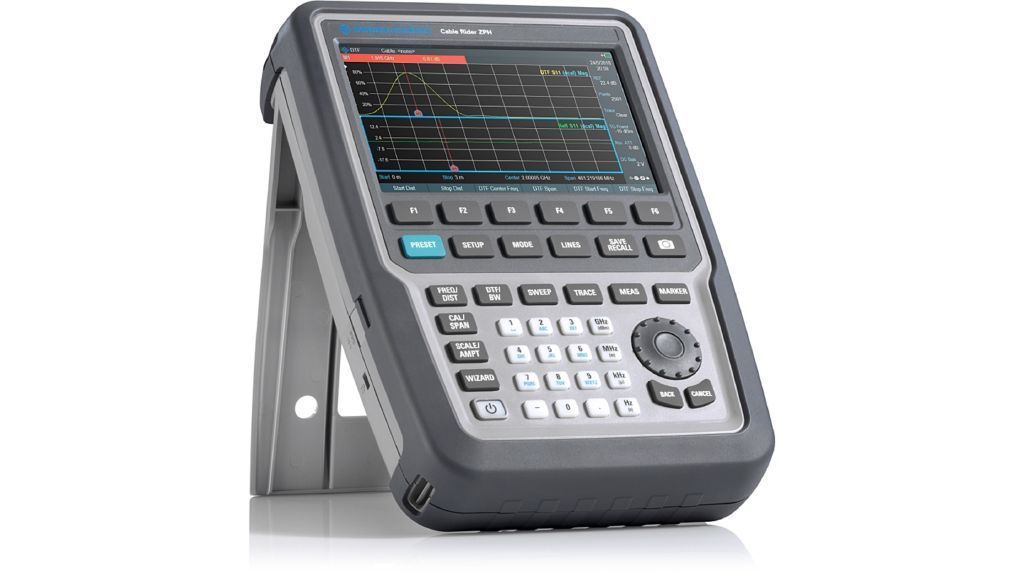

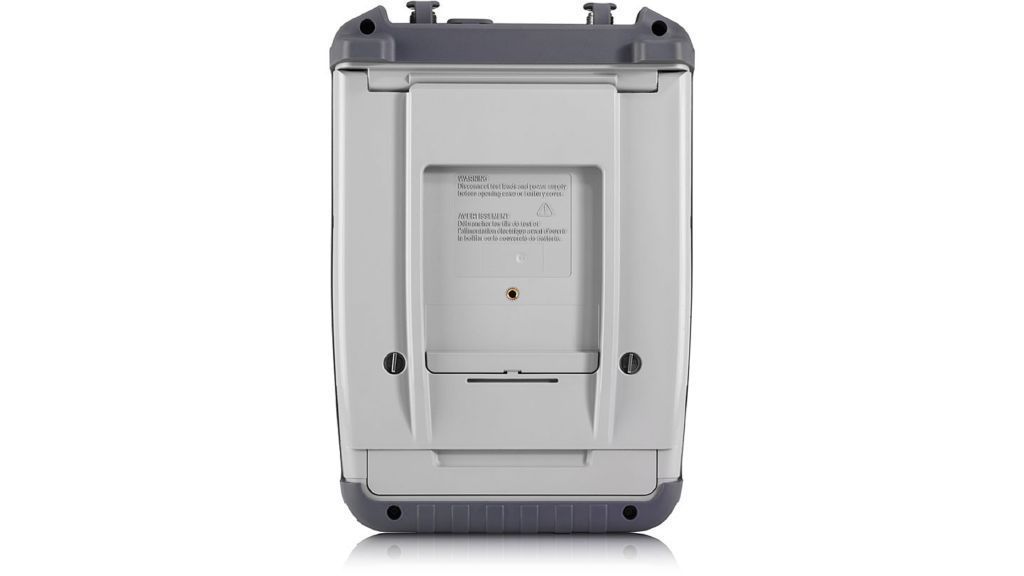

Портативность
Вес всего 2,5 кг. Эргономичная конструкция анализатора R&S®Cable Rider ZPH — компактные размеры и малый вес. С удобным боковым ремнем комфортно проводить кратковременные измерения. Для освобождения рук при работе поставляется кобура (R&S®HA-Z322) со специальным ремнем для равномерного распределения веса по телу.
Автономность
Одной зарядки хватает на день работы. R&S®Cable Rider ZPH функционирует полный рабочий день без подзарядки. Просто зарядите прибор в течение примерно 4 часов, и литий-ионного аккумулятора хватит на 9 часов работы. Преимущества длительного срока службы аккумулятора очевидны: дополнительный аккумулятор пригодится во время подъема на мачту или телекоммуникационную башню и планы не изменятся, если не аккумулятор не разрядится во время измерения.
Удобство использования

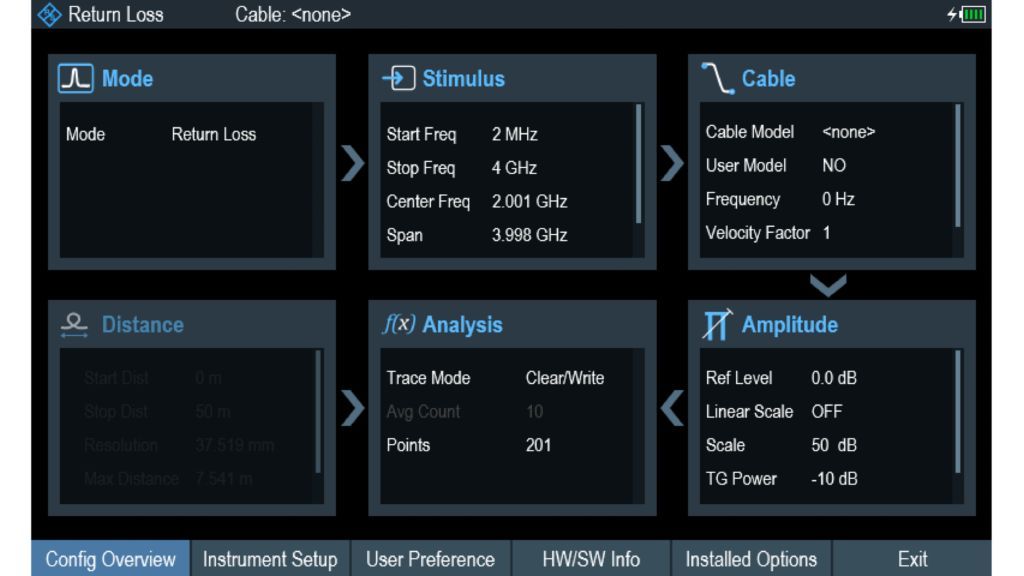

Управление жестами на сенсорном экране, антибликовый экран и клавиатура с подсветкой. Для большего удобства пользовательский интерфейс напоминает собой смартфон. На сенсорном экране можно не только выбирать пункт меню, но также смещать спектр, увеличивать и уменьшать изображение полосы, добавлять/удалять маркеры и т. д.
Доступные модели
| Модели | Порты | Разъемы |
|---|---|---|
| R&S®ZPH / 1321.1211K02 | 1.0 | N-типа |
| R&S®ZPH / 1321.1211K12 | 2.0 | N-типа |
Спецификация
| Диапазон частот | ||
|---|---|---|
| Анализатор R&S®Cable Rider ZPH (однопортовая модель .02) | от 2 МГц до 3 ГГц | |
| с опцией R&S®ZPH-B4 | от 2 МГц до 4 ГГц | |
| Анализатор R&S®Cable Rider ZPH (двухпортовая комбинированная модель .12) | с опцией R&S®ZPH-K1 | от 5 кГц до 3 ГГц |
| с опциями R&S®ZPH-B4 и R&S®ZPH-K1 | от 5 кГц до 4 ГГц | |
| Разрешение по частоте | 1 Гц | |
| Измерение спектра только с комбинированной моделью .12 с помощью опции RSZPH-K1 | ||
| Спектральная чистота, однополосный фазовый шум | f = 500 МГц, отстройка от несущей 30 кГц | < –88 дБн (1 Гц), тип. –95 дБн (1 Гц) |
| f = 500 МГц, отстройка от несущей 100 кГц | < –98 дБн (1 Гц), тип. –105 дБн (1 Гц) | |
| f = 500 МГц, отстройка от несущей 1 МГц | < –118 дБн (1 Гц), тип. –125 дБн (1 Гц) | |
| Средний уровень собственного шума (DANL) | ВЧ-ослабление 0 дБ, оконечная нагрузка 50 Ом, ширина полосы пропускания приемника = 1 кГц, ширина полосы пропускания видеофильтра = 10 Гц, детектор образцов, логарифмическое масштабирование, нормализованное к 1 Гц | |
| предусилитель частот выкл. | ||
| от 1 МГц до 10 МГц | < –130 дБмВт, тип. –135 дБмВт | |
| От 10 МГц до 1 ГГц | < –142 дБмВт, тип. –146 дБмВт | |
| от 1 ГГц до 4 ГГц | < –140 дБмВт, тип. –144 дБмВт | |
| предусилитель частот включен | ||
| от 1 МГц до 10 МГц | < –150 дБмВт, тип. –160 дБмВт | |
| От 10 МГц до 3 ГГц | < –158 дБмВт, тип. –163 дБмВт | |
| от 3 ГГц до 4 ГГц | < –156 дБмВт, тип. –161 дБмВт | |
| Максимально допустимый паразитный сигнал | ||
| Максимально допустимый паразитный сигнал | измерение = отражение (S11) / однопортовое измерение потерь в кабеле / анализ расстояния до места повреждения | +17 дБмВт (ном.) |
| Количество точек измерения | выбирается | от 101 до 2501 |
| Измерение характеристик отражения S11 | ||
| Скорректированный коэффициент направленности с опцией R&S®ZN-Z103 | 2 МГц ≤ f ≤ 4 ГГц (с установленной опцией R&S®ZPH-B4) | > 42 дБ (ном.) |
| Скорость измерений | 0,3 мс/точка | |
| Форматы результатов | амплитуда, КСВН, амплитуда и расстояние до места повреждения, КСВН и расстояние до места повреждения | |
| Однопортовое измерение потерь в кабеле | ||
| Формат результатов | амплитуда | |
| Диапазон | выбирается | 1/2/5/10/20/50/100/120/150 дБ |
| Анализ расстояния до места повреждения | ||
| Форматы результатов | коэффициент отражения (дБ), КСВН | |
| Устранение неисправностей | (1,5 м × 108 м × коэффициент замедления/полоса обзора) | |
| Максимальная длина кабеля | в зависимости от потерь в кабеле | 1500 м (ном.) |
| Максимальные номинальные уровни входного сигнала | ||
| Постоянное напряжение | 50 В | |
| Мощность непрерывного ВЧ-сигнала | модель .02: порт 1 (вход измерителя мощности) | 30 дБмВт |
| модель .12: порт 1 (ВЧ-вход) | 20 дБмВт | |
| порт 2 (вход рефлектометра) | 23 дБмВт | |
| Общие данные | ||
| Разрешение дисплея | WVGA | 800 × 480 пикселей |
| Аккумуляторная батарея (опция R&S®HA-Z306) | мощность | 72 Вт ч |
| напряжение | 11,25 В (ном.) | |
| время работы с новым полностью заряженным аккумулятором | до 9 часов | |
| Размер | Ш × В × Г |
202 мм x 294 мм x 76 мм (8,0 дюйма x 11,6 дюйма x 3 дюйма) |
| Масса | 2,5 кг | |
Аппаратные опции
| R&S®ZPH-B4 / 1321.0380.02 | Расширение диапазона частот |
| R&S®ZPH-B22 / 1334.5627.02 | Предусилитель |
Опции приложений для измерения
| Универсальные | |
|---|---|
| R&S®ZPH-K1 / 1334.5604.02 | Приложение для измерения в рамках спектрального анализа |
| R&S®ZPH-K7 / 1334.5633.02 | Анализ модуляции АМ/ЧМ. Требуется R&S®ZPH-K1. |
| R&S®ZPH-B10 / 1321.0396.02 | Поддержка GPS |
| R&S®ZPH-K9 / 1321.0415.02 | Поддержка датчиков мощности |
| R&S®ZPH-K19 / 1321.0409.02 | Измеритель мощности в канале |
| R&S®ZPH-K105 / 1334.7207.02 | EMF Measurement Applications |
| Радары | |
| R&S®ZPH-K29 / 1321.0421.02 | Импульсные измерения с помощью датчика мощности |
| Анализ помех | |
| R&S®ZPH-K15 / 1334.5640.02 | Анализ помех. Требуется R&S®ZPH-K1. |
| R&S®ZPH-K16 / 1334.5656.02 | Приложение для измерения в рамках отображения карты уровней сигнала. Требуется R&S®ZPH-K1. |
Цена
по запросу
