Koh Young KY8030-2. Система 3D контроля нанесения паяльной пасты
- Артикул
- 212K000019
Описание
Koh Young KY8030‑2 — самое популярное в отрасли решение для истинного 3D‑контроля паяльной пасты. В системе применяется запатентованная технология двойного 3D‑контроля Koh Young, которая устраняет критические проблемы затенения и зеркального отражения, с которыми не справляются другие 3D‑системы контроля.
Особенности
- Непревзойдённая точность измерений и надёжность контроля. Системы контроля Koh Young стали отраслевым стандартом. KY8030‑2 использует передовую технологию True 3D Moiré и двунаправленную проекцию, устраняя проблемы затенения и зеркального отражения без ущерба для точности.
- Активная компенсация деформаци. Технология Z‑tracking 3D компенсации: уникальная технология компенсации коробления Koh Young активно рассчитывает и обнаруживает деформацию подложки. Используя эксклюзивное 3D‑изображение и алгоритмы, Koh Young учитывает множество элементов, таких как наклон, растяжение, кручение, изгиб и усадку, чтобы гарантировать точные измерения и соответствие критериям системы контроля.
- Автоматизированная доработка нанесения паяльной пасты. KY8030‑2 автоматически наносит паяльную пасту в качестве опционального решения. Высокоточная и удобная система дозирования помогает исключить дорогостоящие ошибки, в значительной степени связанные с недостатком припоя в открытых соединениях, наклонных галтелях и слабых соединениях. Опция автоматического дозирования снижает операционные расходы, повышает эффективность линии и укрепляет прибыльность за счёт исключения брака и переделок. После настройки SPI Koh Young с опцией Auto‑Rework он становится больше, чем просто системой контроля. Он становится настоящим оптимизатором процесса.

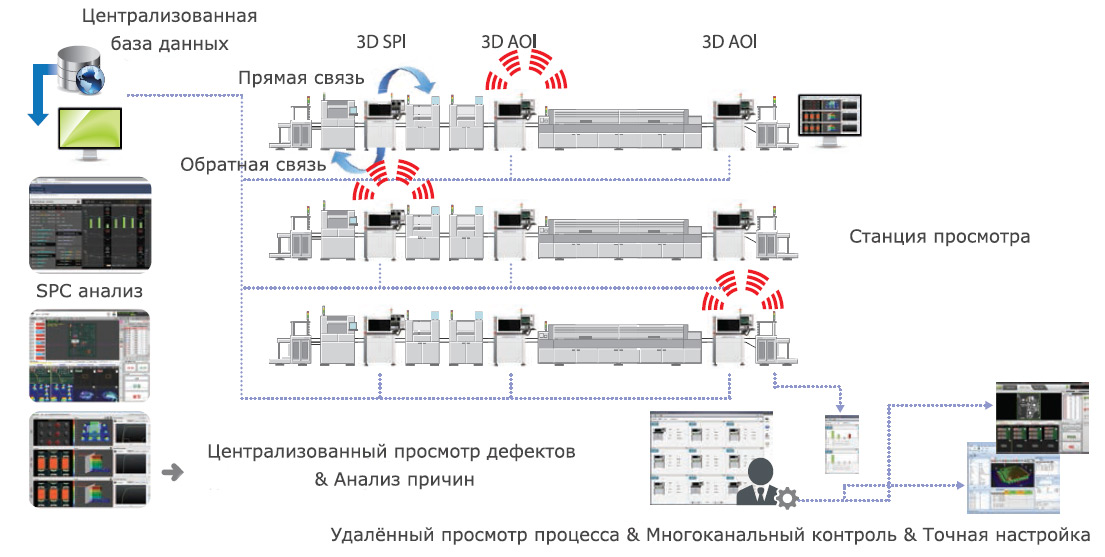

- Решения KSMART: система управления процессом на базе истинных 3D‑измерений. Koh Young стала пионером в технологии True 3D измерений 20 лет назад, чтобы создать будущее без дефектов. Это привело к появлению KSMART Solutions и постоянным усилиям по использованию данных и возможностей подключения. KSMART Solutions использует искусственный интеллект для автоматизации управления процессами, фокусируясь на управлении данными, анализе и оптимизации. Он собирает данные со всей производственной линии для обнаружения дефектов, оптимизации в реальном времени, улучшения принятия решений и прослеживаемости, чтобы улучшить показатели, повысить качество и снизить затраты за счёт устранения отклонений, ложных срабатываний и пропусков. «KSMART Solutions — это путь к умной фабрике». Преобразует данные в знания для эффективных и качественных действий. Предоставляет инструмент анализа и оптимизации процессов на базе ИИ. Достигает автономной оптимизации процессов.
- Достижение нулевого уровня дефектов с помощью AI‑оптимизатора Koh Young (KPO). Koh Young стремится помочь клиентам достичь сценария печати с нулевым дефектом. AI‑оптимизатор Koh Young Process Optimizer (KPO) автоматически применяет сложные алгоритмы для разработки и внедрения улучшений процесса печати. Активно отслеживая процесс печати, KPO отправляет операторам диагностику производительности в реальном времени и пороговые оповещения — он даже автоматически вносит изменения в процесс. KPO обеспечивает надёжность процесса печати в реальном времени без выделенных экспертов.
Опции
- Оборудование
- Ручной 1D‑ и 2D‑сканер штрих‑кодов
- Встроенный 1D‑ и 2D‑сканер штрих‑кодов
- Автоматическая верификация
- Автоматическая доработка*
- Источник бесперебойного питания (UPS)
- Интегрированная калибровочная мишень
- Опция для длинных плат
- Станция просмотра/анализа результатов
- Интерфейсы и станции
- Станция автономного программирования
- Поддержка ODB++
- SPC Plus для удалённого компьютера
- Автономная станция SPC Plus
- Интерфейс Panasonic APC (FF/FB)
- Интерфейс Panasonic iLNB
- Интерфейс замкнутого цикла
- Интерфейс IPC‑CFX
- Интеграции и сервисы
- KSMART Process Optimizer
- Принтер KPO
- Интерфейс Fuji Nexim
- Интерфейс iTAC
- Интерфейс ASYS OIC
Характеристики
| Модель | KY8030‑2 |
| Основные параметры | |
| Возможности метрологии | измерение объёма, площади, высоты, смещения, перемычек, деформации формы, смещения пасты, неплоскостности |
| Типы дефектов | недостаточное/избыточное количество пасты, отсутствие пасты, перемычки, деформация формы, смещение пасты, неплоскостность |
| Параметры 3D-инспекции | |
| Разрешение камеры |
10 мкм 15 мкм 20 мкм 25 мкм |
| Размер поля обзора |
20×20 мм 30×30 мм 40×40 мм 50×50 мм |
| Скорость 3D-инспекции |
11,1 см²/с (0,36 с/FOV) — 10 мкм 23,7 см²/с (0,38 с/FOV) — 15 мкм 40,0 см²/с (0,40 с/FOV) — 20 мкм 59,5 см²/с (0,42 с/FOV) — 25 мкм |
| Камера | 4 МП |
| Подсветка | купольное освещение на ИК‑ и RGB‑светодиодах |
| Разрешение по оси Z | 0,37 мкм |
| Точность высоты (на калиброванной мишени KY) | 1 мкм |
| Инспекция 01005 (Gage R&R ±50%) | <10% при 6 сигма |
| Максимальный размер области инспекции | < FOV |
| Минимальное расстояние между площадками |
100 мкм (4,0 мил) — 10 мкм 150 мкм (5,9 мил) — 15 мкм 200 мкм (7,9 мил) — 20 мкм 200 мкм (7,9 мил) — 25 мкм |
| Максимальная высота инспекции | 450 мкм |
| Инспекция разноцветной платы | возможна |
| Конвейер и механика | |
| Настройка ширины конвейера | автоматическая |
| Тип фиксации конвейера | передняя / задняя фиксация (заводская установка) |
| Программирование и данные | |
| Поддерживаемый формат ввода | GERBER Data (274, 274D), ODB++ (опционально) |
| Средства программирования | ePM-SPI |
| Статистическое управление процессами (SPC) | |
| Функции SPC | SPC Plus: гистограмма, X‑bar & R‑диаграмма, X‑bar & S‑диаграмма, Cp и Cpk, % Gage R&R, отчёты в реальном времени, множественный дисплей, сигнализация SPC, автоматическая отправка отчётов с удалённого компьютера |
| Удобство для оператора |
Library Manager@KSMART KYCAL (Auto Camera Calibration, Auto Illumination Calibration, Auto Height Calibration) |
| Операционная система | Windows 10 IoT Enterprise LTSC 2019 |
Варианты исполнения
| Характеристика |
M Однополосный |
M Двухполосный |
L Однополосный |
L Двухполосный |
XL Однополосный |
XL Двухполосный |
|---|---|---|---|---|---|---|
| Макс. размер печатной платы (X×Y) | 330×330 мм |
Single Mode: 330×580 мм Dual Mode: 330×325.5 мм |
510×510 мм |
Single Mode: 510×580 мм Dual Mode: 510×320 мм |
850×690 мм |
Single Mode: 850×580 мм Dual Mode: 850×320 мм |
| Минимальный размер печатной платы (X×Y) | 50×50 мм | 50×50 мм | 50×50 мм | 50×50 мм | 70×70 мм | 70×70 мм |
| Толщина печатной платы | 0.4~4 мм | 0.4~4 мм | 0.4~5 мм | 0.4~5 мм | 0.6~8 мм | 0.6~8 мм |
| Максимальный вес печатной платы |
Стандарт: 2 кг Опция утяжеления: 5 кг |
Стандарт: 2 кг Опция утяжеления: 5 кг |
Стандарт: 2 кг Опция утяжеления: 5 кг |
Стандарт: 2 кг Опция утяжеления: 5 кг |
10 кг | 10 кг |
| Вес оборудования | 550 кг | 600 кг | 600 кг | 700 кг | 850 кг | 900 кг |
| Зазор снизу |
50 мм |
|||||
| Требования по подключению |
220 Vac ± 10%, 50/60 Гц, 1 фаза, 5 кгс/см² (0.45 МПа) |
|||||

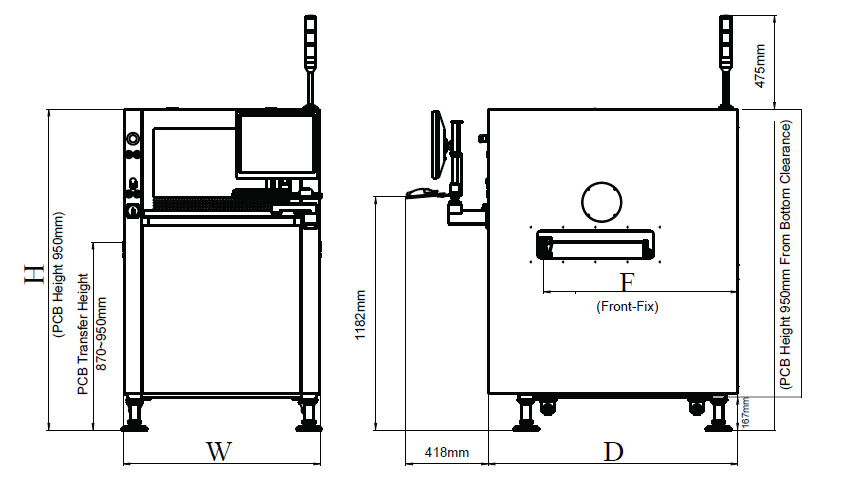

| Ширина |
820 мм |
1000 мм |
1350 мм |
|||
| Глубина | 1265 мм | 1445 мм | 1265 мм | 1445 мм | 1445 мм | 1445 мм |
| Высота | 1627 мм | |||||
° Для получения дополнительной информации о размерах печатных плат свяжитесь с нами. Приведённые спецификации могут быть изменены без предварительного уведомления.
Цена
по запросу
