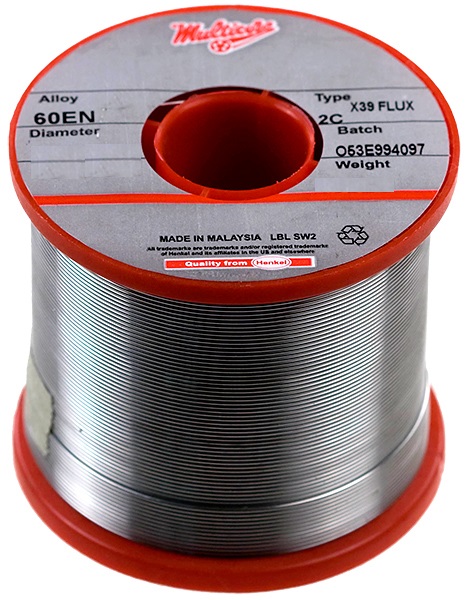

Multicore X39 / Sn60Pb40. Трубчатый припой 1,2 мм с флюсом 1%
- Артикул
- 53M000023
- Тип
- Проволочный/трубчатый
- Состав
- Sn40/Pb60
- Флюс, %
- 1
- Диаметр расходного материала, мм
- 1.2
Описание
Многоканальный трубчатый припой Х39 разработан для пайки печатных плат радиоэлектрон- ной аппаратуры без отмывки от остатков флюса после пайки. Он оставляет минимальное количество остатков на плате и не разбрызгивается. Следовательно, отмывка остатков флюса не требуется для большинства применений. Поэтому припой может использоваться при ручной пайке без отмывки от остатков флюса и является прекрасным дополнением к процессам групповой пайки волной и оплавлением без отмывки или позволяет ремонтировать отмытые печатные узлы без повторной отмывки.
Отличительные особенности
- Не требуется отмывка плат после пайки (исключение затрат на оборудование, отмывочные материалы и т.д.)
- Быстрая высококачественная пайка
- Высокая активность флюса
- Малодымящий с незначительным запахом
- Отсутствие в составе галогенов и коррози- онноактивных компонентов
- Незначительное количество прозрачных остатков флюса на плате
- Хорошая растекаемость флюса при пайке карбоксилированных кислотных активаторах. На практике это означает слабый канифольный запах и небольшое количество прозрачных остатков после пайки.
Тем не менее, флюс Х39 обладает высокой активностью и отличными смачивающими свойствами по сравнению с другими аналогичными флюсами. Флюс может быть клас- сифицирован как LR3CN по стандарту IPC-SF-818 или DIN F-SW32 согласно DIN8511. Флюс отвечает требованиям стандарта Bellcore TR-NWT-000078 выпуск 3 (Декабрь 1991 г.).
Характеристики
| Артикул | Х39 |
| Состав сплава | Sn60Pb40: 60% олово, 40% свинец |
| Флюсующая добавка | 1 % |
| Тип флюса | Безотмывный |
| Содержание свинца | Содержит свинец |
| Диаметр проволоки | 1,2 мм |
| Форма поставки | катушка |
| Вес | 500 г |
Трубчатый припой
Трубчатый припой с флюсом Х39 обладает прекрасной смачиваемостью и растекаемостью на бронзе, латуни и меди. Добавки специальных активаторов обеспечивают быструю пайку.
Трубчатый припой содержит стабильное, строго контролируемоеколичествофлюса.Стандартный трубчатый припой Х39 поставляется с номи- нальным содержанием флюса 1%. Тесты на смачиваемость показали, что скорость смачивания не зависит от количества флюса содержащегося в припое, но припои с меньшим содержанием флюса быстро истощаются. По специальному заказу могут быть изготовлены и поставлены трубчатые припои с другим содержанием флюса.
Остатки флюса после пайки без отмывки выдер- живают испытания на поверхностное сопротив- ление изоляции по стандартам Bellcore TR-NWT- 000078 выпуск 3 (Декабрь 1991 г.) и IPC протоколы 1, 2 и 3 классов. Основные результаты испытаний:
ВНИМАНИЕ!
Внешний вид товара может отличаться от изображения на сайте. За консультацией обратитесь в отдел продаж.
| Стандарт Bellcore TR-NWT-000078Поверхностное сопротивление изоляции | ||
| Условия испытаний | 35°С, 85% влажность | |
| Время проверки, час | 24 | 96 |
| Поверхностное сопротивление, Ом | 3,17 × 1011 | 3,521 × 1011 |
| Контрольная точка, Ом | – | 1011 |
Припои
Трубчатые припои Х39 в стандартном исполнении производятся на основе сплавов Sn60 (60% олова, 40% свинца) и Sn62 (62% олова, 36% свинца, 2% серебра) согласно стандарту QQ-S-571E или аналогичным национальным и международным стандартам. Возможна поставка также припоев на основе сплава 99С без свинца (99,3% оло- ва, 0,7% меди). Припой Sn62 с добавлением 2% серебра выпускается специально для технологии поверхностного монтажа. Это обусловлено требованиями надежности аппаратуры. Присутствие в припое серебра позволяет повысить прочность паяных соединений и предотвратить миграцию серебра из контактных поверхностей чип-компо- нентов в припой в процессе пайки.
| Стандарт IPC-SF-818Поверхностное сопротивление изоляции | ||||
| Условия испытаний | 85°С, 85% влажность | |||
| Время проверки, час | 0 | 24 | 96 | 168 |
| Поверхностное сопротивление, Ом | 1,63 × 1012 | 1,68 × 109 | 3,37 × 109 | 3,43 × 109 |
| Сопротивление контрольной точки, Ом | – | 8 | 8 | 8 |
Флюс
Твердый флюс Х39 базируется на модифицированной канифоли и галогено-несодержащих соединениях.
Трубчатый припой Х39 поставляется в катушках по 250 г и 500 г. По заказу возможна поставка в катушках 1,0 кг и 2,5 кг.
Технические данные
| Наименование | X39 | CRYSTAL 400 | CRYSTAL 502 | Hydro X | Методы испытания | ||
|---|---|---|---|---|---|---|---|
| С п л а в | Тип/состав сплава (%) | Темп. плавл. (°С) | |||||
| Sn60 (Sn60/Pb40) | 183-188 | + | + | + | + | ||
| Sn63 (Sn63/Pb37) | 183 | + | + | + | + | ||
| Sn62 (Sn62/Pb36/Ag2) | 179 | + | + | + | + | ||
| 99C (Sn99,3/Cu0,7) | 227 | + | + | + | + | ||
| 96SC (Sn95,5/Ag3,8/Cu0,7) | 217 | + | + | + | + | ||
| Ф л ю с | Содержание флюса (%) | 1,0 | 2,2 | 3,0 | 2,0 | ||
| Классификация | ROLO | ROLO | ROMO1 | ORH1 | J-STD-004 | ||
| Кислотное число (КОН/г) | 215-230 | 205-225 | 156-172 | ||||
| Содержание галогенов (%) | 0 | 0 | 0,2 | 3 | |||
| Смачиваемость (мм2) | 210 | 310 | |||||
| Коррозия медной плостины | Соответствует | Соответствует | Соответствует | J-STD-004 | |||
| Коррозия медного зеркала | Соответствует | Соответствует | Соответствует |
IPC-SF-818, TR-NWT-000078 |
|||
| Электромиграция | Соответствует | Соответствует | Соответствует | TR-NWT-000078 | |||
| Отмывка остатков флюса после пайки | не требуется | не требуется | не требуется | водная | |||
| Паяемые металлы | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель, сталь, цинк, чугун, ковар | |||
| Отличительные особенности | Незначительное кол-во прозрачных остатков флюса, отсутствие галогенов, слабый запах | Не содержит галогенов, увеличенное содержание флюса, лучшая смачиваемость, рекомендуется для пайки компонентов монтируемых в отверстия | Малое количество остатков, высокая активность, рекомендуется для пайки компонентов со слабой паяемостью | Очень высокая активность флюса, пайка поверхностей с плохой паяемостью, требуется удаление остатков флюса | |||
| Стандартные диаметры | |||||||
| 0,46 мм (катушка 250 гр.) | + | + | + | + | |||
| 0,56 мм (катушка 250 г) | + | + | + | + | |||
| 0,7 мм (катушка 500 г) | + | + | + | + | |||
| 1,0 мм (катушка 500 г) | + | + | + | + | |||
| 1,2 мм (катушка 500 г) | + | + | + | + | |||
| 2,6 мм (катушка 500 г) | + | ||||||
| 3,0 мм (катушка 2,5 кг) | + | ||||||
Цена
по запросу
Многоканальный трубчатый припой Х39 разработан для пайки печатных плат радиоэлектрон- ной аппаратуры без отмывки от остатков флюса после пайки. Он оставляет минимальное количество остатков на плате и не разбрызгивается. Следовательно, отмывка остатков флюса не требуется для большинства применений. Поэтому припой может использоваться при ручной пайке без отмывки от остатков флюса и является прекрасным дополнением к процессам групповой пайки волной и оплавлением без отмывки или позволяет ремонтировать отмытые печатные узлы без повторной отмывки.
Отличительные особенности
- Не требуется отмывка плат после пайки (исключение затрат на оборудование, отмывочные материалы и т.д.)
- Быстрая высококачественная пайка
- Высокая активность флюса
- Малодымящий с незначительным запахом
- Отсутствие в составе галогенов и коррози- онноактивных компонентов
- Незначительное количество прозрачных остатков флюса на плате
- Хорошая растекаемость флюса при пайке карбоксилированных кислотных активаторах. На практике это означает слабый канифольный запах и небольшое количество прозрачных остатков после пайки.
Тем не менее, флюс Х39 обладает высокой активностью и отличными смачивающими свойствами по сравнению с другими аналогичными флюсами. Флюс может быть клас- сифицирован как LR3CN по стандарту IPC-SF-818 или DIN F-SW32 согласно DIN8511. Флюс отвечает требованиям стандарта Bellcore TR-NWT-000078 выпуск 3 (Декабрь 1991 г.).
Характеристики
| Артикул | Х39 |
| Состав сплава | Sn60Pb40: 60% олово, 40% свинец |
| Флюсующая добавка | 1 % |
| Тип флюса | Безотмывный |
| Содержание свинца | Содержит свинец |
| Диаметр проволоки | 1,2 мм |
| Форма поставки | катушка |
| Вес | 500 г |
Трубчатый припой
Трубчатый припой с флюсом Х39 обладает прекрасной смачиваемостью и растекаемостью на бронзе, латуни и меди. Добавки специальных активаторов обеспечивают быструю пайку.
Трубчатый припой содержит стабильное, строго контролируемоеколичествофлюса.Стандартный трубчатый припой Х39 поставляется с номи- нальным содержанием флюса 1%. Тесты на смачиваемость показали, что скорость смачивания не зависит от количества флюса содержащегося в припое, но припои с меньшим содержанием флюса быстро истощаются. По специальному заказу могут быть изготовлены и поставлены трубчатые припои с другим содержанием флюса.
Остатки флюса после пайки без отмывки выдер- живают испытания на поверхностное сопротив- ление изоляции по стандартам Bellcore TR-NWT- 000078 выпуск 3 (Декабрь 1991 г.) и IPC протоколы 1, 2 и 3 классов. Основные результаты испытаний:
ВНИМАНИЕ!
Внешний вид товара может отличаться от изображения на сайте. За консультацией обратитесь в отдел продаж.
| Стандарт Bellcore TR-NWT-000078Поверхностное сопротивление изоляции | ||
| Условия испытаний | 35°С, 85% влажность | |
| Время проверки, час | 24 | 96 |
| Поверхностное сопротивление, Ом | 3,17 × 1011 | 3,521 × 1011 |
| Контрольная точка, Ом | – | 1011 |
Припои
Трубчатые припои Х39 в стандартном исполнении производятся на основе сплавов Sn60 (60% олова, 40% свинца) и Sn62 (62% олова, 36% свинца, 2% серебра) согласно стандарту QQ-S-571E или аналогичным национальным и международным стандартам. Возможна поставка также припоев на основе сплава 99С без свинца (99,3% оло- ва, 0,7% меди). Припой Sn62 с добавлением 2% серебра выпускается специально для технологии поверхностного монтажа. Это обусловлено требованиями надежности аппаратуры. Присутствие в припое серебра позволяет повысить прочность паяных соединений и предотвратить миграцию серебра из контактных поверхностей чип-компо- нентов в припой в процессе пайки.
| Стандарт IPC-SF-818Поверхностное сопротивление изоляции | ||||
| Условия испытаний | 85°С, 85% влажность | |||
| Время проверки, час | 0 | 24 | 96 | 168 |
| Поверхностное сопротивление, Ом | 1,63 × 1012 | 1,68 × 109 | 3,37 × 109 | 3,43 × 109 |
| Сопротивление контрольной точки, Ом | – | 8 | 8 | 8 |
Флюс
Твердый флюс Х39 базируется на модифицированной канифоли и галогено-несодержащих соединениях.
Трубчатый припой Х39 поставляется в катушках по 250 г и 500 г. По заказу возможна поставка в катушках 1,0 кг и 2,5 кг.
Технические данные
| Наименование | X39 | CRYSTAL 400 | CRYSTAL 502 | Hydro X | Методы испытания | ||
|---|---|---|---|---|---|---|---|
| С п л а в | Тип/состав сплава (%) | Темп. плавл. (°С) | |||||
| Sn60 (Sn60/Pb40) | 183-188 | + | + | + | + | ||
| Sn63 (Sn63/Pb37) | 183 | + | + | + | + | ||
| Sn62 (Sn62/Pb36/Ag2) | 179 | + | + | + | + | ||
| 99C (Sn99,3/Cu0,7) | 227 | + | + | + | + | ||
| 96SC (Sn95,5/Ag3,8/Cu0,7) | 217 | + | + | + | + | ||
| Ф л ю с | Содержание флюса (%) | 1,0 | 2,2 | 3,0 | 2,0 | ||
| Классификация | ROLO | ROLO | ROMO1 | ORH1 | J-STD-004 | ||
| Кислотное число (КОН/г) | 215-230 | 205-225 | 156-172 | ||||
| Содержание галогенов (%) | 0 | 0 | 0,2 | 3 | |||
| Смачиваемость (мм2) | 210 | 310 | |||||
| Коррозия медной плостины | Соответствует | Соответствует | Соответствует | J-STD-004 | |||
| Коррозия медного зеркала | Соответствует | Соответствует | Соответствует |
IPC-SF-818, TR-NWT-000078 |
|||
| Электромиграция | Соответствует | Соответствует | Соответствует | TR-NWT-000078 | |||
| Отмывка остатков флюса после пайки | не требуется | не требуется | не требуется | водная | |||
| Паяемые металлы | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель | Медь, латунь, бронза, олово-свинец (горПОС), никель-золото, палладий-серебро, кадмиевые покрытия, никель, сталь, цинк, чугун, ковар | |||
| Отличительные особенности | Незначительное кол-во прозрачных остатков флюса, отсутствие галогенов, слабый запах | Не содержит галогенов, увеличенное содержание флюса, лучшая смачиваемость, рекомендуется для пайки компонентов монтируемых в отверстия | Малое количество остатков, высокая активность, рекомендуется для пайки компонентов со слабой паяемостью | Очень высокая активность флюса, пайка поверхностей с плохой паяемостью, требуется удаление остатков флюса | |||
| Стандартные диаметры | |||||||
| 0,46 мм (катушка 250 гр.) | + | + | + | + | |||
| 0,56 мм (катушка 250 г) | + | + | + | + | |||
| 0,7 мм (катушка 500 г) | + | + | + | + | |||
| 1,0 мм (катушка 500 г) | + | + | + | + | |||
| 1,2 мм (катушка 500 г) | + | + | + | + | |||
| 2,6 мм (катушка 500 г) | + | ||||||
| 3,0 мм (катушка 2,5 кг) | + | ||||||
Характеристики
- Артикул
- 53M000023
- Состав
- Sn40/Pb60
- Флюс, %
- 1
- Диаметр расходного материала, мм
- 1.2
