R&S ETC. Анализатор телевизионных сигналов компактный

картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
картинка R&S ETC. Анализатор телевизионных сигналов компактный
Артикул
29С000017
Описание

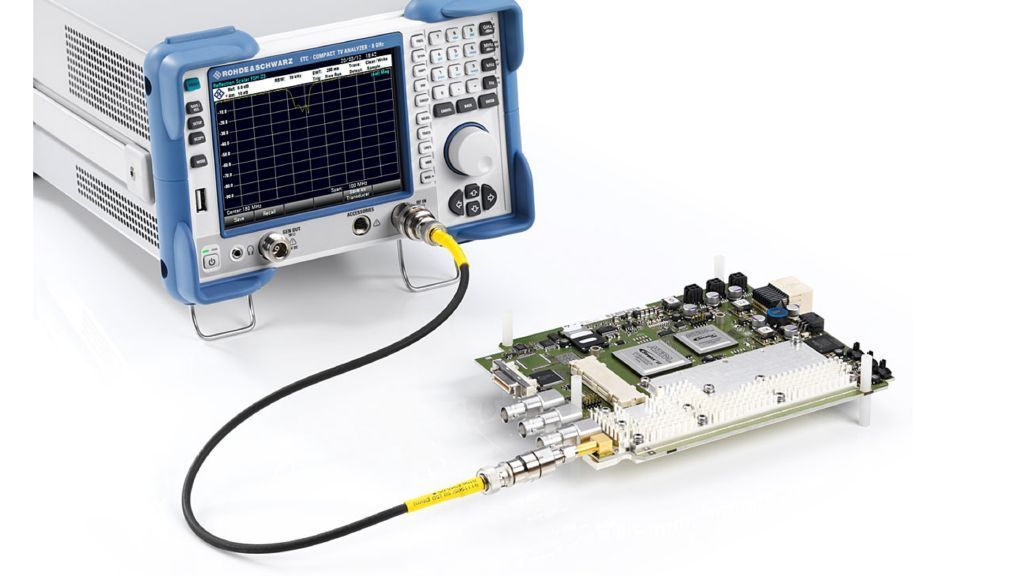

Компактный анализатор телевизионных сигналов R&S®ETC обеспечивает комплексный набор измерительных функций для испытаний цифровых телевизионных передатчиков DVB-T2, DVB-T/DVB-H и ISDB-T. Он также полезен для обслуживания и технического обслуживания ТВ-передатчиков, а также для испытаний модуляторов во время НИОКР или в средах обеспечения качества. Конструкция анализатора идеально подходит для измерений покрытия при планировании сетей вещания.

Ключевые факты

  • Поддержка цифровых телевизионных стандартов DVB-T2, DVB-T/DVB-H и ISDB-T
  • Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц
  • Точное измерение коэффициента ошибок модуляции (MER) в реальном масштабе времени (тип. 44 дБ при 500 МГц)
  • Широкий диапазон уровней входных сигналов от –76 дБмВт до +10 дБмВт
  • DANL анализатора спектра, тип. –165 дБмВт (1 Гц)

Всесторонний анализ передачи цифровых сигналов

  • Измерение параметров цифровых сигналов DVB-T2, DVB-T/DVB-H и ISDB-T

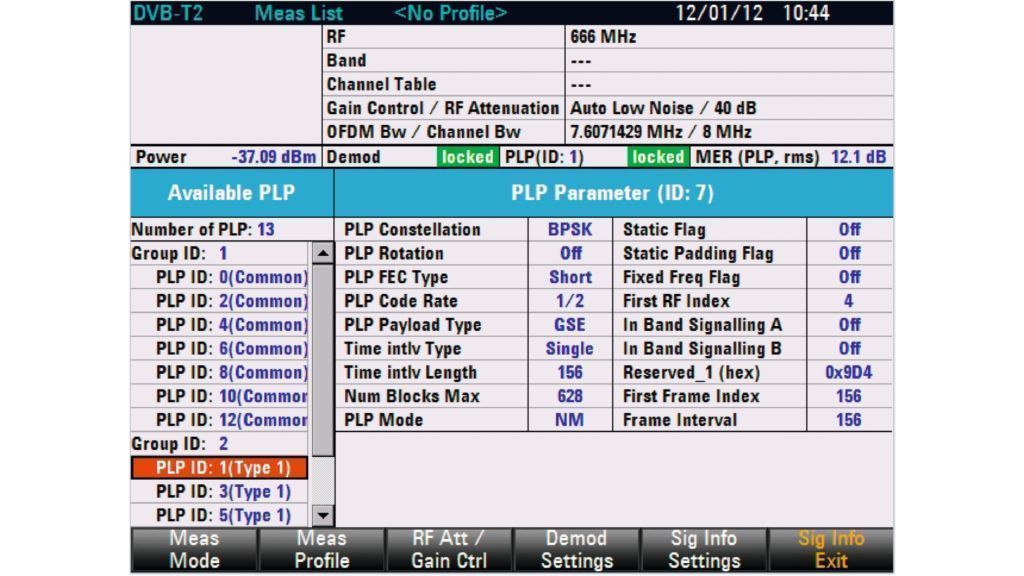

  • Полная поддержка режима передачи с одним и несколькими PLP-каналами DVB-T2

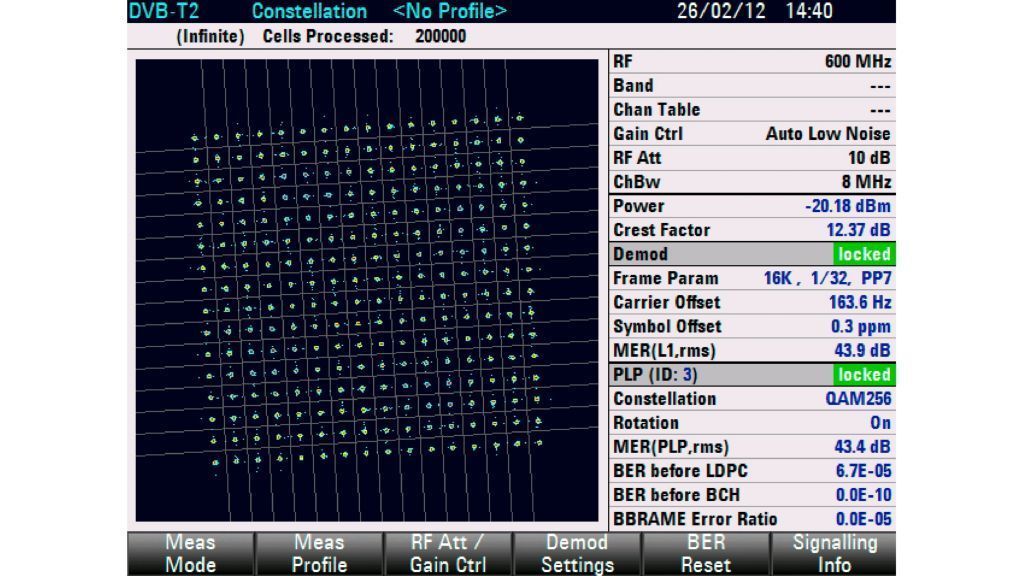

  • Отображение диаграммы сигнального созвездия, импульсных характеристик каналов (структуры эхо-сигнала), спектра OFDM с плечевым затуханием и коэффициентом модуляционных ошибок MER(k)

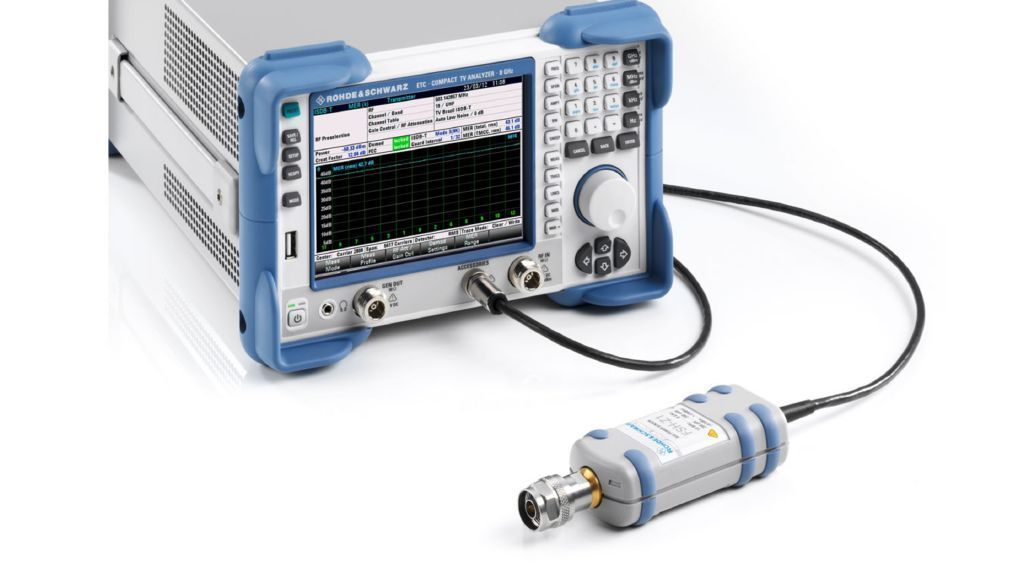

  • Высокоточное измерение мощности с помощью датчиков мощности от компании Rohde&Schwarz

Точное измерение с демодуляцией в реальном масштабе времени

  • Демодулятор цифровых телевизионных сигналов в реальном масштабе времени на основе ПЛИС для максимальной точности измерений
  • Поддержка анализа телевизионных сигналов с блокировкой FEC и без нее
  • Надежное обнаружение кратковременных помех благодаря высокой скорости измерения
  • Измерение коэффициента битовых ошибок (BER) и вывод транспортного потока ASI
  • Широкий диапазон уровней входных сигналов благодаря встроенной преселекции и предусилителю

Эксплуатационная гибкость и универсальность

  • Быстрый выбор функций с помощью клавиатуры и поворотной ручки
  • Простые испытания на соответствие на основе таблиц предельных значений
  • Воспроизводимые измерения с использованием пользовательских профилей измерений, таблиц каналов, преобразователей и моделей кабелей

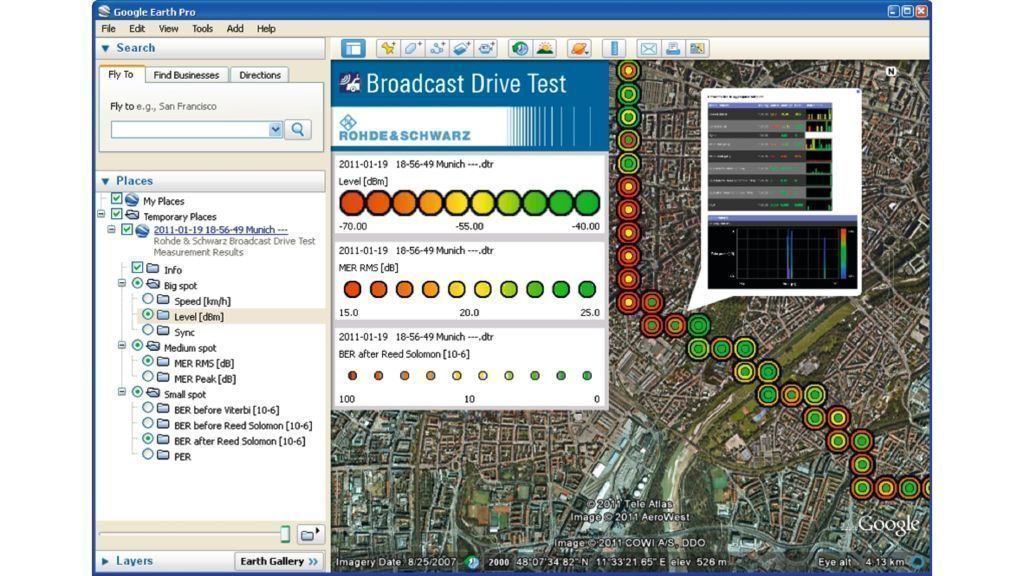

  • Эффективный анализ покрытия для наземных сетей вещания с помощью R&S®BCDRIVE
  • Автоматические измерения параметров передатчиков и документирование

Декодирование видео/звука и регистрация данных

  • Декодирование MPEG и анализ
  • Регистрация данных для анализа
  • Хранение данных измерений во внутренней или внешней памяти
  • Редактирование и настройка таблиц каналов, профилей измерений, таблиц предельных значений и преобразователей

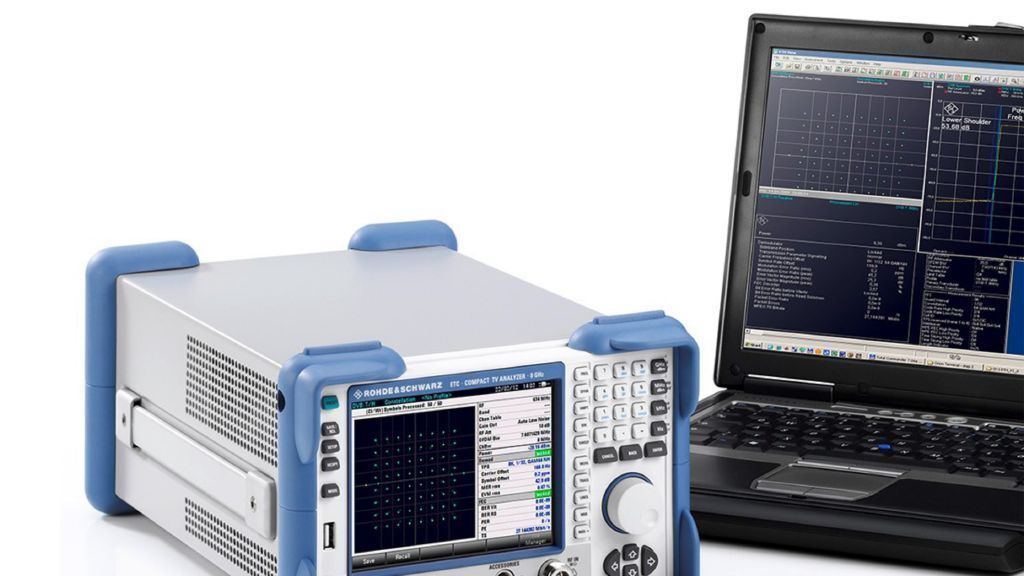

  • Перенос результатов измерений для документирования на ПК
  • Все возможности дистанционного управления с помощью команд SCPI

Аппаратные опции

R&S®ETC-B280 / 2116.5252.02 Плата декодера MPEG
R&S®ETC-B300 / 2116.5230.02 Плата расширения ПЛИС

Снято с производства

Компактный анализатор телевизионных сигналов R&S®ETC обеспечивает комплексный набор измерительных функций для испытаний цифровых телевизионных передатчиков DVB-T2, DVB-T/DVB-H и ISDB-T. Он также полезен для обслуживания и технического обслуживания ТВ-передатчиков, а также для испытаний модуляторов во время НИОКР или в средах обеспечения качества. Конструкция анализатора идеально подходит для измерений покрытия при планировании сетей вещания.

Ключевые факты

  • Поддержка цифровых телевизионных стандартов DVB-T2, DVB-T/DVB-H и ISDB-T
  • Диапазон частот от 100 кГц до 3,6 ГГц или 8 ГГц
  • Точное измерение коэффициента ошибок модуляции (MER) в реальном масштабе времени (тип. 44 дБ при 500 МГц)
  • Широкий диапазон уровней входных сигналов от –76 дБмВт до +10 дБмВт
  • DANL анализатора спектра, тип. –165 дБмВт (1 Гц)

Всесторонний анализ передачи цифровых сигналов

  • Измерение параметров цифровых сигналов DVB-T2, DVB-T/DVB-H и ISDB-T
  • Полная поддержка режима передачи с одним и несколькими PLP-каналами DVB-T2
  • Отображение диаграммы сигнального созвездия, импульсных характеристик каналов (структуры эхо-сигнала), спектра OFDM с плечевым затуханием и коэффициентом модуляционных ошибок MER(k)
  • Высокоточное измерение мощности с помощью датчиков мощности от компании Rohde&Schwarz

Точное измерение с демодуляцией в реальном масштабе времени

  • Демодулятор цифровых телевизионных сигналов в реальном масштабе времени на основе ПЛИС для максимальной точности измерений
  • Поддержка анализа телевизионных сигналов с блокировкой FEC и без нее
  • Надежное обнаружение кратковременных помех благодаря высокой скорости измерения
  • Измерение коэффициента битовых ошибок (BER) и вывод транспортного потока ASI
  • Широкий диапазон уровней входных сигналов благодаря встроенной преселекции и предусилителю

Эксплуатационная гибкость и универсальность

  • Быстрый выбор функций с помощью клавиатуры и поворотной ручки
  • Простые испытания на соответствие на основе таблиц предельных значений
  • Воспроизводимые измерения с использованием пользовательских профилей измерений, таблиц каналов, преобразователей и моделей кабелей
  • Эффективный анализ покрытия для наземных сетей вещания с помощью R&S®BCDRIVE
  • Автоматические измерения параметров передатчиков и документирование

Декодирование видео/звука и регистрация данных

  • Декодирование MPEG и анализ
  • Регистрация данных для анализа
  • Хранение данных измерений во внутренней или внешней памяти
  • Редактирование и настройка таблиц каналов, профилей измерений, таблиц предельных значений и преобразователей
  • Перенос результатов измерений для документирования на ПК
  • Все возможности дистанционного управления с помощью команд SCPI

Аппаратные опции

R&S®ETC-B280 / 2116.5252.02 Плата декодера MPEG
R&S®ETC-B300 / 2116.5230.02 Плата расширения ПЛИС
