АКС MS151 (1238). Механизированный сканер SPRUT для УЗК сварных швов
- Артикул
- 36C000076
Описание

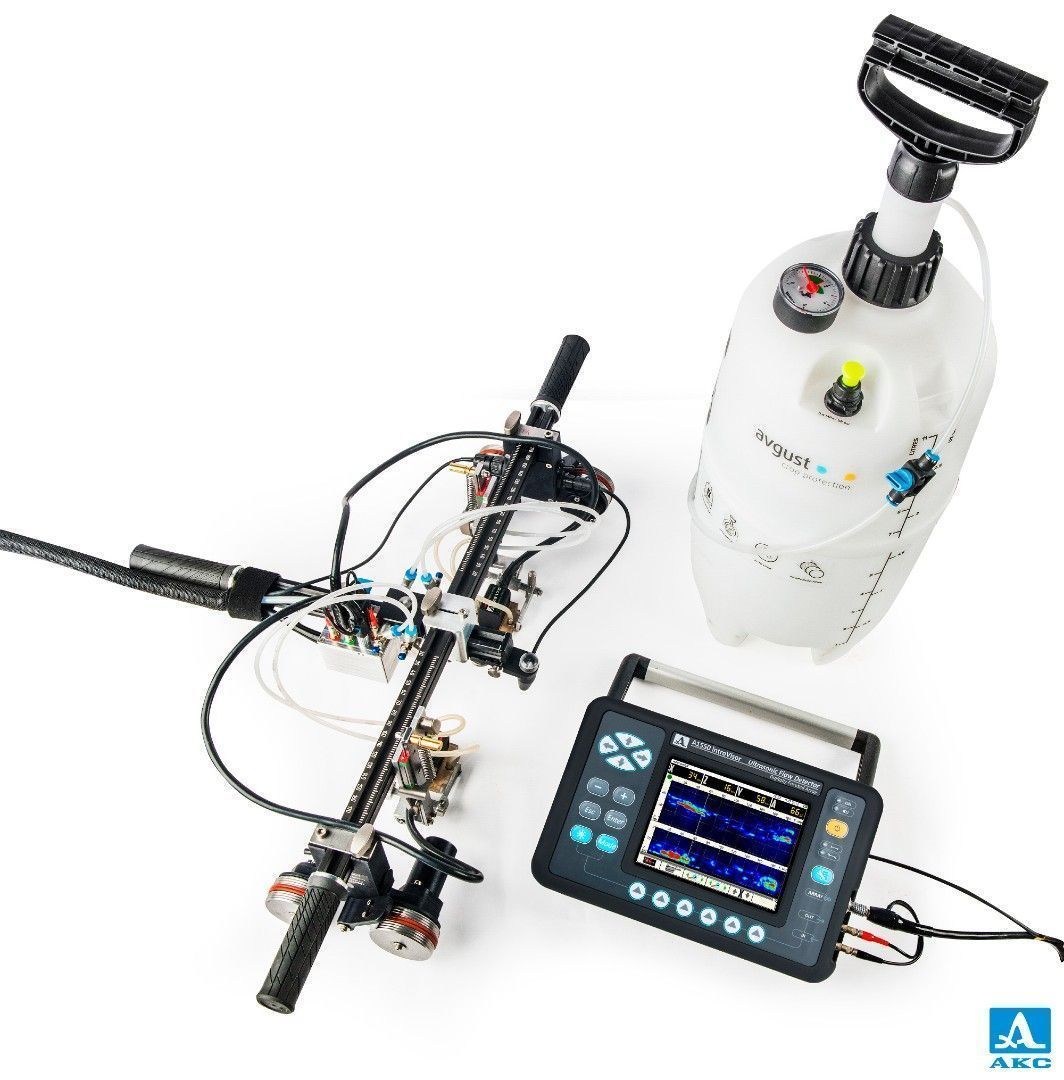

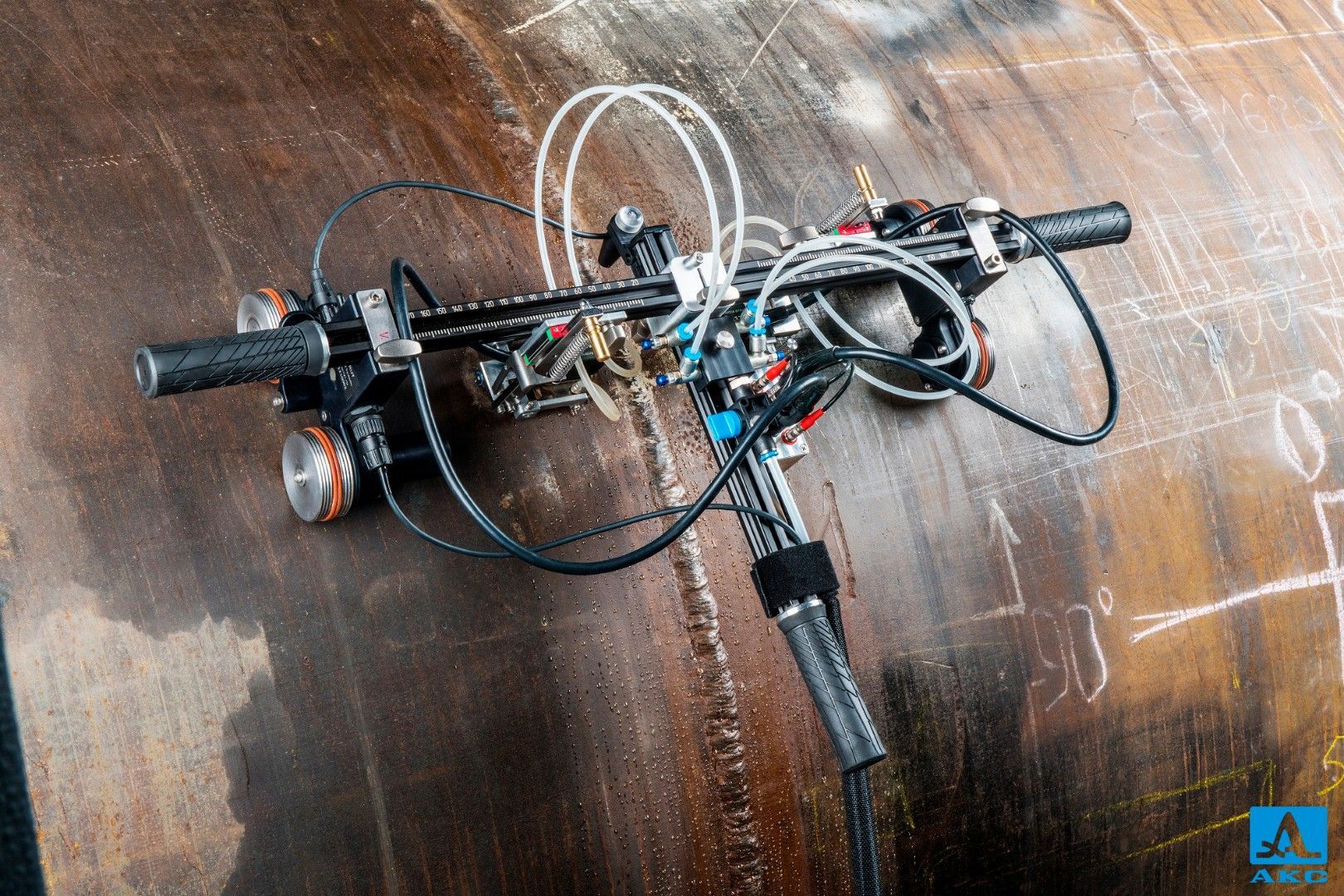

Мобильный сканер MS151 SPRUT обеспечивает проведение механизированного контроля стыковых сварных швов плоских и трубных стальных объектов (диаметром от 114 мм). Сканер позиционирует установленные антенные решетки (АР) M9170 4.0V60R26X10CS, подключенные к ультразвуковому дефектоскопу А1550 IntroVisor, относительно оси сварного шва на выбранное расстояние.
С помощью баллона контактной жидкости объемом 5, 9 и 12 литров (одного из) и комплекта соединительных трубок, переходов и клапанов обеспечивается автоматическая подача жидкости под рабочую поверхность АР. Установленный в колесе сканера датчик пути, предназначенный для фиксации координат дефектов, подключается к электронному блоку А1550 IntroVisor с помощью одинарного кабеля с разъемами 7280-5PG-300 - LEMO 00.304.
Опционально мобильный сканер MS151 SPRUT может быть использован с ультразвуковым дефектоскопом - томографом А1525 Solo. Для этого необходимо дополнить прибор специализированной версией внутреннего программного обеспечения с режимом СКАНЕР (С-СКАН).

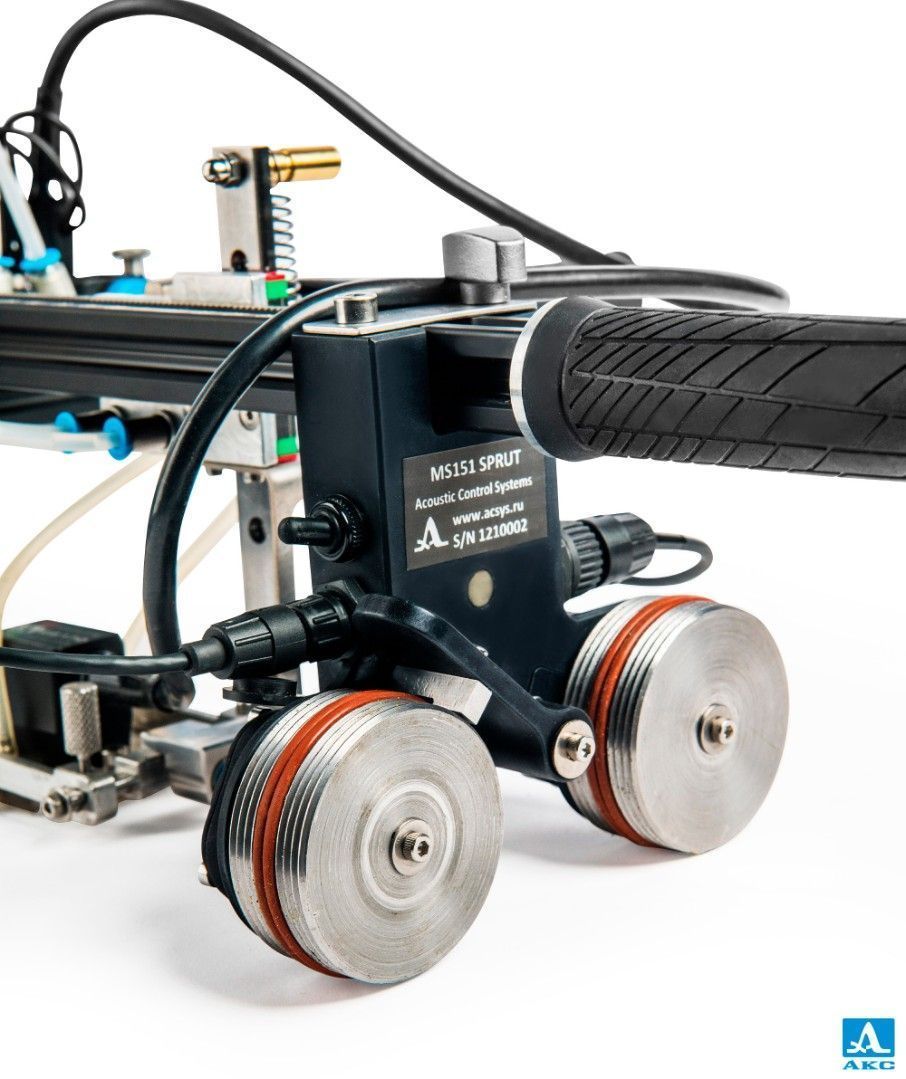

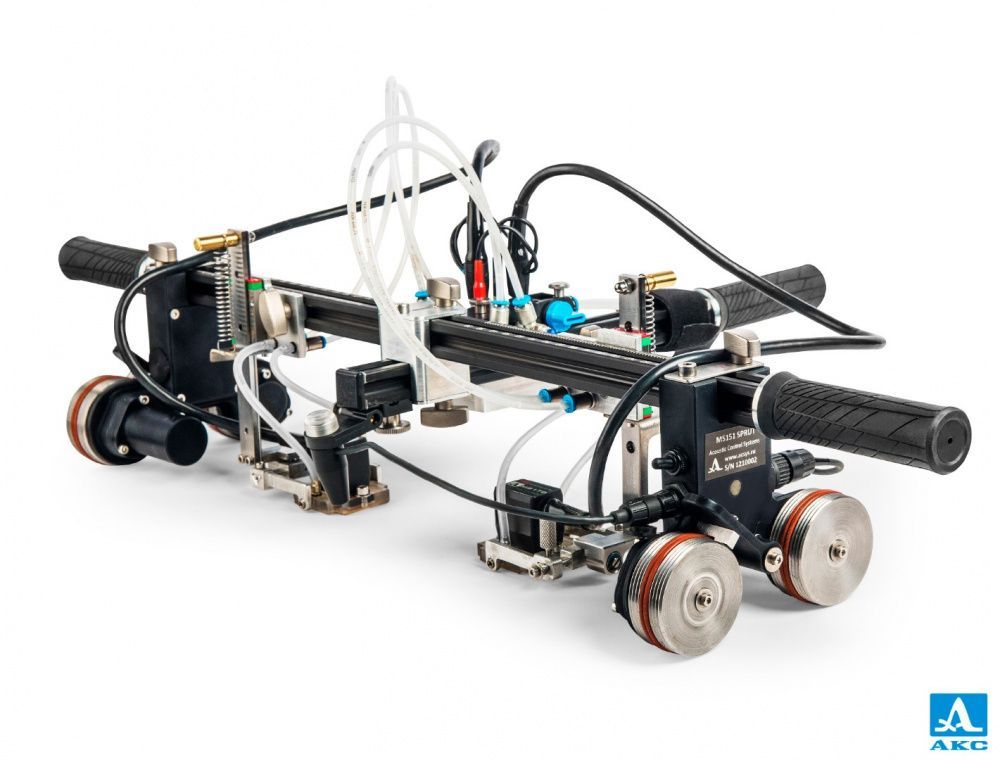

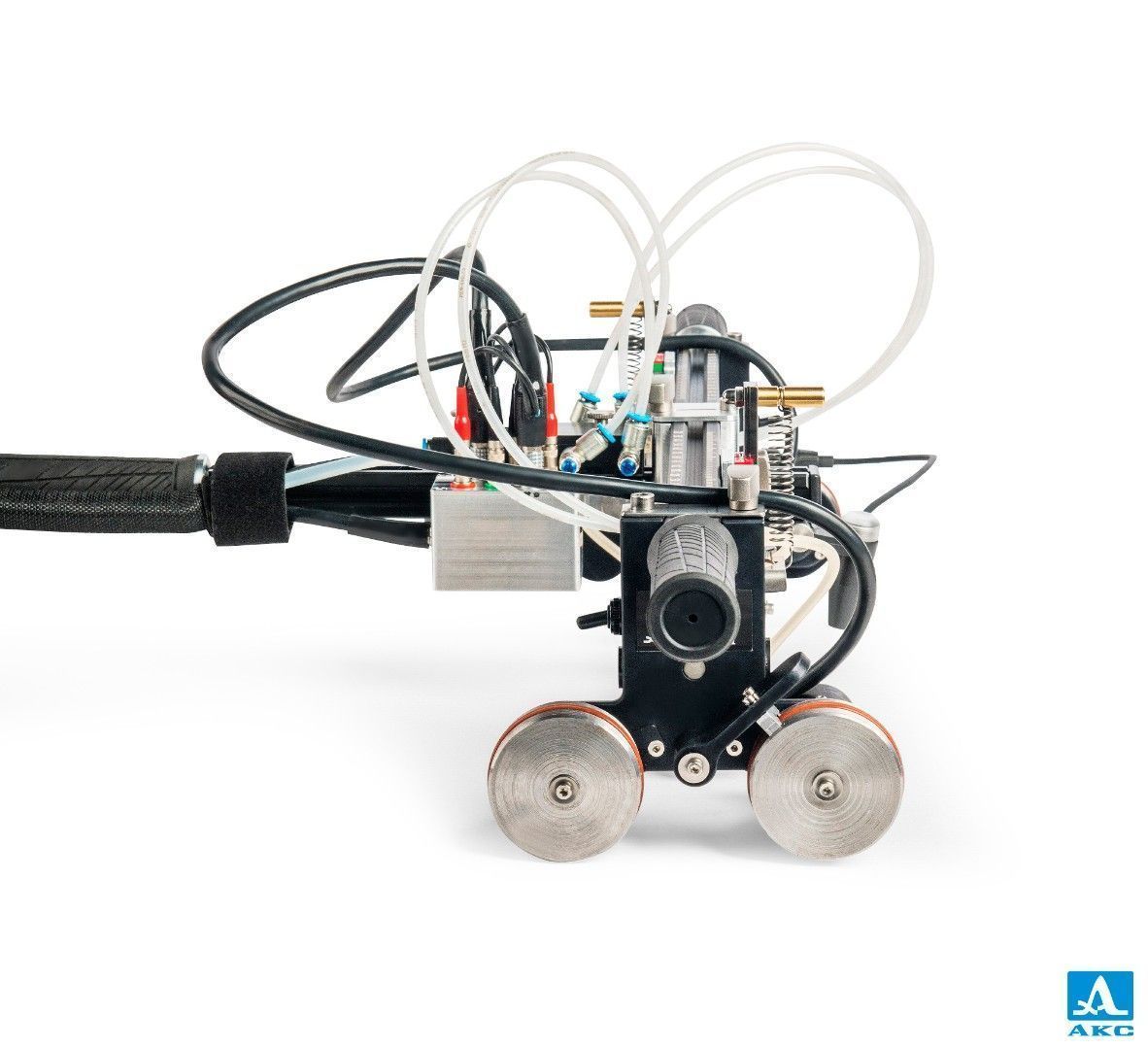

Мобильный сканер MS151 SPRUT состоит из двух колесных баз, двух подвесов антенных решеток, профиля для крепления подвесов АР, набора рамок для АР (автоматическая подача жидкости), набора для автоматической подачи жидкости, лазерного указателя, мультиплексора антенных решеток.
Особенности
- Компактный размер сканера и дефектоскопа А1550 IntroVisor, а также простота подготовки и настройки позволяют быстро проводить двухсторонний контроль стыковых сварных швов одним оператором
- Работа в составе с одной или двумя антенными решетками М9170
- Контроль различных типов сварных соединений толщиной от 8 мм и кольцевых швов труб диаметром от 114 мм
- Автоматическая подача контактной жидкости
- Скорость сканирования до 20 мм/с
- Ручное управление скоростью сканирования
- Ручное подруливание относительно оси сварного шва с помощью лазерного указателя
- Простота конструкции, высокая надежность, высокая ремонтопригодность
Характеристики
| Артикул | 1238 |
| Диапазон измерений расстояния, мм | 0 – 10 000 с шагом 0.5 – 10 |
|
Пределы допускаемой абсолютной погрешности измерений расстояния, мм где L – измеренное расстояние (пройденный путь) |
± (0.01 ×L+0.5) |
| Число импульсов на оборот | 4096 |
| Диаметр колеса, мм | 53 |
| Разъемы для подключения | 7280-5PG-300 - LEMO 00.304 |
| Максимальная скорость сканера при контроле, мм/сек | 20 |
| Минимальный диаметр труб для контроля, мм | 114 |
| Минимальный объем бака контактной жидкости, л | 2 |
| Максимальный объем бака контактной жидкости, л | 12 |
|
Минимальный расход жидкости при 2-стороннем контроле, мл/погонный метр |
250 |
| Средний срок службы, лет | 3 |
|
Условия эксплуатации
|
|
Размеры и вес
| Габаритные размеры (без профилей и набора подачи жидкости), мм | не более 135 × 145 × 135 |
| Масса (без профилей и набора подачи жидкости), кг | не более 4 |
Стандартная комплектация
| Комплектующие | Количество, шт |
|---|---|
| Сканер MS151 SPRUT | 1 |
| Специализированные антенные решетки М9170 | 2 |
| Подвес АР | 2 |
| Лазерный указатель | 1 |
| Мультиплексор для антенных решеток | 1 |
| Кабель 7280-5PG-300 - LEMO 00.304 одинарный 6 м | 1 |
| Баллон для жидкости объемом 5, 9 и 12 литров (на выбор) | 1 |
| Комплект трубок, соединительных переходов, регулятор, клапан | 1 |
| Набор рамок под антенную решетку для разных диаметров труб | 2 |
| Жесткий кейс | 1 |
Цена
900 000 ₽
