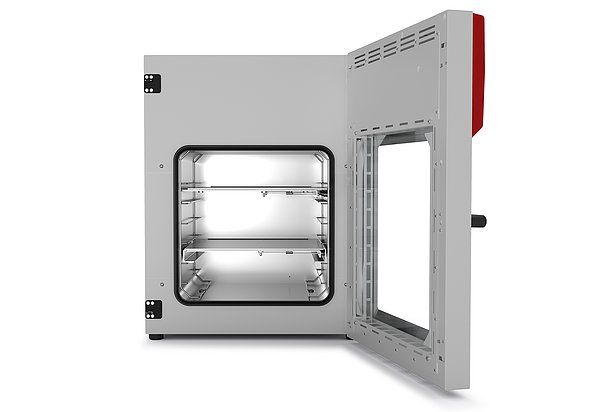

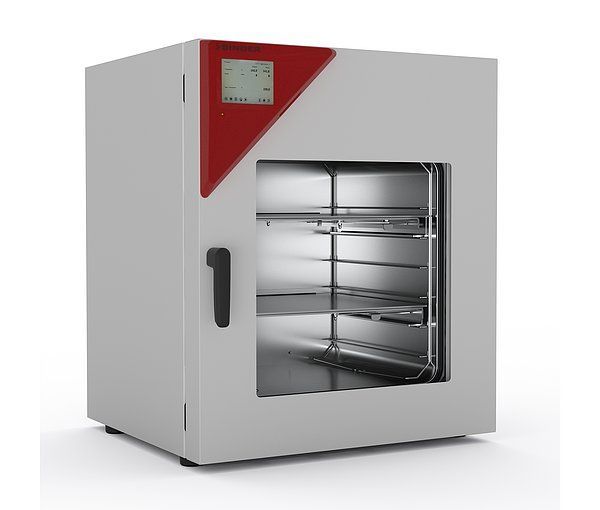

BINDER VDL 115 (119 л / 110°С). Шкаф сушильный вакуумный

BINDER VDL 115 (119 л / 110°С). Шкаф сушильный вакуумный

картинка BINDER VDL 115 (119 л / 110°С). Шкаф сушильный вакуумный

Распечатать

Артикул: 67K000067

Описание

Артикул: 9630-0011

Безопасный вакуумный сушильный шкаф BINDER серии VDL гарантирует максимальную безопасность при сушке органических растворителей. Взрывобезопасное устройство, классифицированное согласно директиве ATEX 2014/34/ЕС: EX II 2/3/- G IIB T3 Gb/Gc/- X.

Преимущества

Быстрая, щадящая сушка
Оптимальная теплопередача благодаря большим конвекторам
Безопасная работа благодаря сертифицированной по нормам ATEX концепции безопасности
Опционально имеется также в виде модульной комплексной системы с вакуумным насосом и насосной камерой

Важные особенности

Диапазон температур: температура окружающей среды от +9 °C до +110 °C
Конструкция согласно директиве ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X

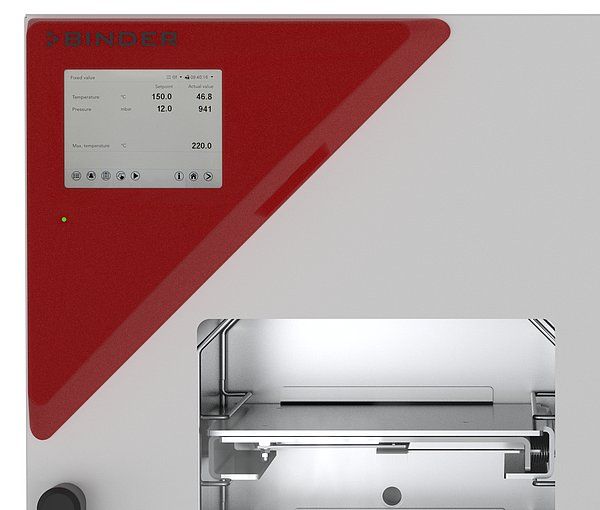

Контроллер с интуитивным сенсорным экраном с графической индикацией давления и температуры
Контроль сушки с программным управлением, с автоматической вентиляцией по окончании процесса
Внутренний журнал регистрации данных, измерительные данные с открытым форматом считываются через USB
Реле давления для включения нагрева < 100 мбар

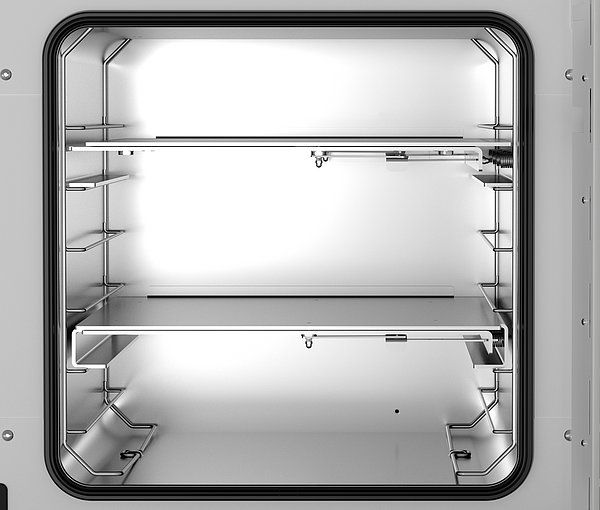

2 раздвижных полки из алюминия, индивидуальная регулировка положения
Универсальное подключение для вентиляции окружающим воздухом или инертным газом
Универсальный порт доступа с малым фланцем DN 16 и фланцевой заглушкой, для размещения датчиков или подводящих линий в камеру
Предохранительное стекло в подпружиненном креплении с защитой от осколков
Большое смотровое окно
Интерфейс для подключения к компьютеру: Ethernet

Опциональное оборудование

Полки — ассортимент полок из алюминия или специальной стали в зависимости от требований к испытаниям
Аналоговый выход для сигналов давления и температуры — для внешнего мониторинга и анализа параметров процесса, возможность интеграции в собственные системы
Универсальная вентиляция — ассортимент различных систем вентиляции с инертным газом или окружающим воздухом
Порт доступа DN 40 — для ввода внешних измерительных устройств
Multi Management Software APT-COM — управление, запись и документирование параметров устройства
Услуги — разнообразные сервисные услуги для обеспечения надлежащего функционирования устройства

Цена

по запросу

В корзине Добавить в корзину

Артикул: 9630-0011

Преимущества

Быстрая, щадящая сушка
Оптимальная теплопередача благодаря большим конвекторам
Безопасная работа благодаря сертифицированной по нормам ATEX концепции безопасности
Опционально имеется также в виде модульной комплексной системы с вакуумным насосом и насосной камерой

Важные особенности

Диапазон температур: температура окружающей среды от +9 °C до +110 °C
Конструкция согласно директиве ATEX: EX II 2/3/- G IIB T3 Gb/Gc/- X
Контроллер с интуитивным сенсорным экраном с графической индикацией давления и температуры
Контроль сушки с программным управлением, с автоматической вентиляцией по окончании процесса
Внутренний журнал регистрации данных, измерительные данные с открытым форматом считываются через USB
Реле давления для включения нагрева < 100 мбар
2 раздвижных полки из алюминия, индивидуальная регулировка положения
Универсальное подключение для вентиляции окружающим воздухом или инертным газом
Универсальный порт доступа с малым фланцем DN 16 и фланцевой заглушкой, для размещения датчиков или подводящих линий в камеру
Предохранительное стекло в подпружиненном креплении с защитой от осколков
Большое смотровое окно
Интерфейс для подключения к компьютеру: Ethernet

Опциональное оборудование

Полки — ассортимент полок из алюминия или специальной стали в зависимости от требований к испытаниям
Аналоговый выход для сигналов давления и температуры — для внешнего мониторинга и анализа параметров процесса, возможность интеграции в собственные системы
Универсальная вентиляция — ассортимент различных систем вентиляции с инертным газом или окружающим воздухом
Порт доступа DN 40 — для ввода внешних измерительных устройств
Multi Management Software APT-COM — управление, запись и документирование параметров устройства
Услуги — разнообразные сервисные услуги для обеспечения надлежащего функционирования устройства

Комплектация

Шкаф
Наружные двери - 1 шт.
Количество выдвижных полок (Стд./макс.) - 2/6

Дополнительные Опции и аксессуары для VDL 115 (Приобретаются отдельно)

Название	Описание	№ артикула

Аналоговый выход 4-20 мA
Аналоговый выход 4-20 мA	для температурных характеристик (выход нерегулируемый)	8612-0004	-	+
Вакуумный насос VP 4
Вакуумный насос VP 4	Химический мембранный насос, с номинальной скоростью откачки 1,9 м³/ч, конечное давление 12 мбар, с сепаратором и ловушкой для загрязнений Исполнение 230 В / 50 Hz	5013-0049	-	+
Дверной уплотнитель
Дверной уплотнитель	из фторкаучука, не содержит силикона	8612-0009	-	+
Документы для сертификации
	Документы IQ/OQ/PQ — это опорная документация для валидации со стороны клиента согласно требованиям клиента, квалификационные папки IQ/OQ дополнены главой PQ; параметры: температура, CO₂, O₂ или давление, в зависимости от типа камеры В виде распечаток в папке	7007-0005	-	+
	Документы IQ/OQ — это опорная документация для валидации со стороны клиента, включающая в себя: контрольные списки IQ/OQ с руководством по калибровке и обширной документацией по устройствам; параметры: температура, CO₂, O₂, давление, в зависимости от типа камеры В виде распечаток в папке	7007-0001	-	+
	Документы IQ/OQ/PQ — это опорная документация для валидации со стороны клиента согласно требованиям клиента, квалификационные папки IQ/OQ дополнены главой PQ; параметры: температура, CO₂, O₂ или давление, в зависимости от типа камеры В цифровом виде в формате PDF	7057-0005	-	+
	Документы IQ/OQ — это опорная документация для валидации со стороны клиента, включающая в себя: контрольные списки IQ/OQ с руководством по калибровке и обширной документацией по устройствам; параметры: температура, CO₂, O₂, давление, в зависимости от типа камеры В цифровом виде в формате PDF	7057-0001	-	+
Дополнение к сертификату калибровки
Дополнение к сертификату калибровки	для температуры, для расширения измерения в центре полезного пространства камеры при на указанную дополнительную температуру	8012-1127	-	+
Дополнительная универсальная вентиляция
Дополнительная универсальная вентиляция	дополнительное универсальное подключение для вентиляции окружающим воздухом или инертным газом. Ограничитель потока (RP"), и подключение 3/8", наружная резьба.	8612-0001	-	+
Замок двери
Замок двери	дверная ручка с замком	8612-0002	-	+
Измерение температуры образца
Измерение температуры образца	с помощью гибкого датчика Pt 100 и цифрового индикатора температуры объекта	8612-0006	-	+
Комплект для подключения вакуумного насоса (ATEX)
Комплект для подключения вакуумного насоса (ATEX)	для вакуумного насоса VP 4, состав: зажимные кольца, универсальные центрирующие кольца, переходник, антистатический вакуумный шланг, накидная гайка и угольник	8012-0621	-	+
Комплект с Wi-Fi
Комплект с Wi-Fi	В комплект входит программный компонент Client Bridge. Он дает возможность беспроводного подключения камер BINDER к APT-COM4, LIMS или клиентскому программному обеспечению через интерфейс Ethernet. Это альтернативное решение, если камеру необходимо разместить в месте, где нет локальных соединений Ethernet. Установка и настройка выполняются ИТ-отделом заказчика в защищенной сети.	8500-0164	-	+

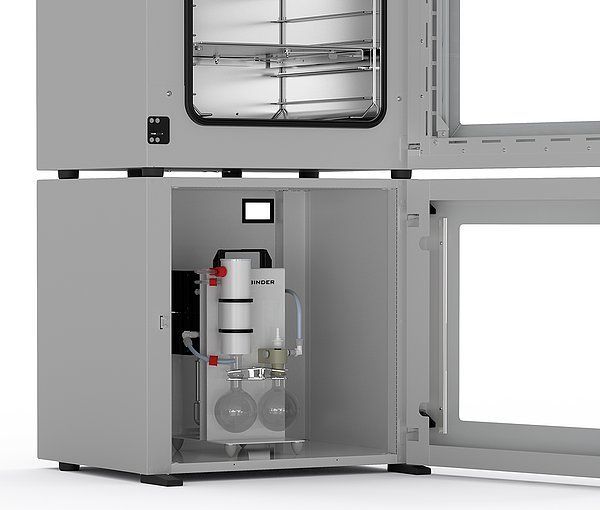

Насосная камера с вакуумным насосом VAP 4
Насосная камера с вакуумным насосом VAP 4	Химический мембранный насос (номинальная скорость откачки 1,9 м³/ч, конечное давление 12 мбар), с сепаратором и ловушкой для загрязнений Исполнение 230 В / 50 Hz	8012-1972	-	+
Нейтральное чистящее средство
Нейтральное чистящее средство	интенсивного действия, для щадящего удаления остатков загрязнений; количество 1 кг	1002-0016	-	+
раздвижная полка
	Зажимные полки из нержавеющей стали вместо стандартных зажимных полок из алюминия, вкл. калибровку	8612-0013	-	+
	нержавеющая сталь	8009-1091	-	+
	Алюминий	8009-1029	-	+
Сертификат калибровки для измерений температуры
	для измерения в центре полезного пространства камеры при заданной испытательной температуре	8012-1145	-	+
	Измерение температуры - включая сертификат, 9 точек измерения при заданной испытательной температуре	8012-0916	-	+
	Измерение температуры - включая сертификат, 15-18 точек измерения при заданной испытательной температуре	8012-0919	-	+
Сертификат калибровки для измерения давления
Сертификат калибровки для измерения давления	для цифрового индикатора давления, измерение при 100 мбар либо при заданном значении испытательного давления (диапазон 20-900 мбар)	8012-0440	-	+
Универсальный порт доступа
Универсальный порт доступа	Дополнительный универсальный порт доступа малый фланец DN 40 с фланцевой заглушкой, для размещения датчиков или подводящих линий в камере.	8612-0003	-	+

Характеристики

Название	VDL115-230V¹
Исполнение	Стандарт
Номер артикула	9630-0011
Общие характеристики
Serie	VDL
Температурные характеристики
Вариация температуры при 100 °C [± K]	2.9
Время нагрева до 100 °C [мин]	170
Диапазон температур на +10 °C выше температуры окружающей среды до [°C]	110
Диапазон температур на +9 °C выше температуры окружающей среды до [°C]	110
Флуктуация температуры [± K]	0.1
специальные требования
Интенсивность утечки [бар/ч]	0.01
Разрешенное значение предельного вакуума [мбар]	0.01
Характеристики электропитания
Номинальная мощность [кВт]	1.6
Номинальное напряжение [V]	200…230
Предохранитель устройств [A]	10
Сетевая частота [Hz]	50/60
Фаза (номинальное напряжение)	1~
Подключения
Вакуумное соединение с малым фланцем [DN мм]	16
Измерительный порт с малым фланцем [DN мм]	16
Универсальное подключение для воздуха / инертного газа, с ограничителем расхода (резьба RP") 3/8	3/8
Габариты внутренней камеры
Высота [мм]	506
Глубина [мм]	460
Ширина [мм]	506
Количество дверей
Наружные двери	1

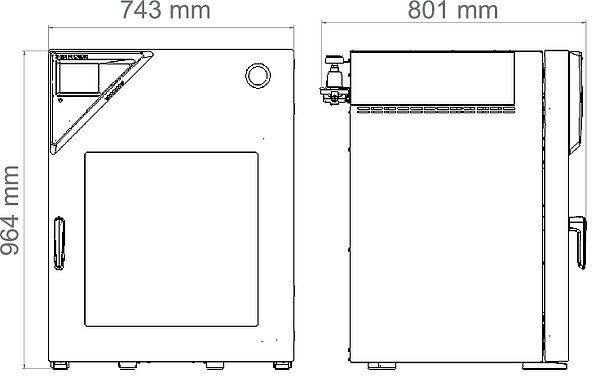

Размеры корпуса, без приспособлений и соединительных элементов
Высота нетто [мм]	942
Глубина нетто [мм]	581
Ширина нетто [мм]	743
Размеры
Вес нетто устройства (в порожнем состоянии) [кг]	158
Высота смотрового окна [мм]	468
Максимальная нагрузка на вставную полку [кг]	20
Максимальная суммарная нагрузка [кг]	70
Рабочий объем камеры [л]	119
Расстояние от стены сбоку [мм]	70
Расстояние от стены сзади [мм]	100
Ширина смотрового окна [мм]	525
Характеристики по отношению к окружающей среде
Уровень звукового давления [дБ(А)]	40
Крепления
Количество выдвижных полок (Стд./макс.)	2/6

Все технические характеристики действительны только для незагруженных камер в стандартной комплектации при температуре окружающей среды 22 ± 3 °C и колебаниях сетевого напряжения ±10 %. Температурные характеристики установлены в соответствии с заводским стандартом BINDER и стандартом DIN 12880: 2007 и ориентированы на рекомендованные расстояния от стены: 10 % высоты, ширины и глубины от внутреннего пространства камеры. Все данные являются типовыми средними значениями для серийных камер. Оставляем за собой право на внесение технических изменений.
