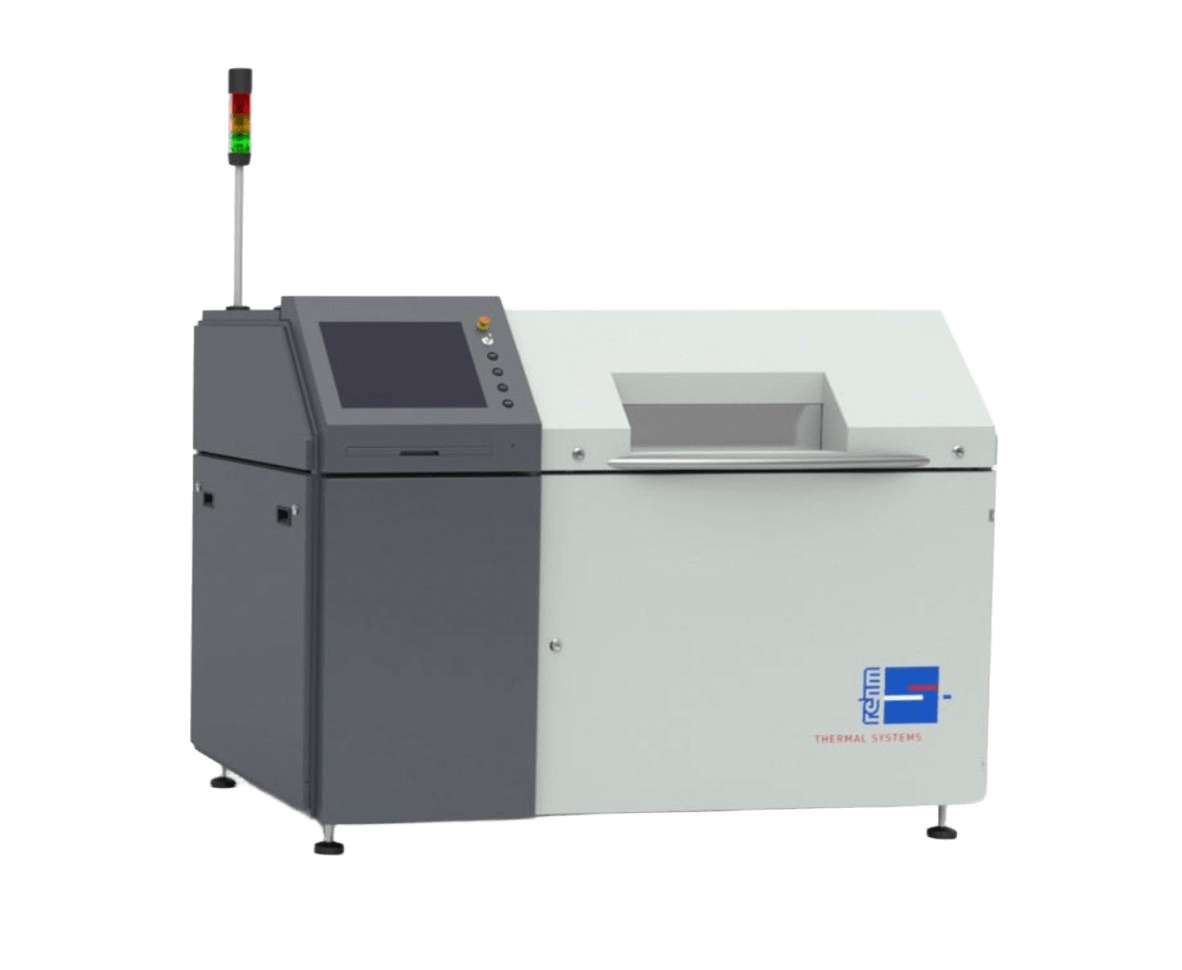

REHM Condenso XC. Вакуумная система пайки в паровой фазе

картинка REHM Condenso XC. Вакуумная система пайки в паровой фазе
картинка REHM Condenso XC. Вакуумная система пайки в паровой фазе
картинка REHM Condenso XC. Вакуумная система пайки в паровой фазе
Артикул
218K000003
Описание

Парофазные установки Condenso серии X ориентированы на пайку изделий с высокими требованиями к надёжности в условиях мелко- и среднесрийного производства. Для достижения прецизионного управления конденсационным процессом компания REHM запатентовала технологию впрыска теплоносителя, которая позволяет гибко адаптировать режим пайки под каждую конкретную плату. Встроенная система многоступенчатого вакуумирования эффективно минимизирует образование газовых включений в паяных швах.

Condenso XC — это экономичная по пространству, мощная система для лабораторных применений, мелкосерийного производства и прототипирования. Точное профилирование с помощью принципа впрыска и возможность пайки в инертной атмосфере обеспечивают оптимальные результаты пайки. Беспустотная пайка также может легко выполняться с вакуумной опцией, что значительно повышает надёжность сборок. При занимаемой площади всего 2,3 м² эта система специально разработана для мелкосерийного производства, а также идеально подходит для производства прототипов. Как система периодического действия, она может гибко использоваться независимо от производственного окружения.


Загрузка спереди с предварительно собранными носителями изделий
CondensoXC загружается вручную предварительно собранными носителями изделий спереди, со стороны оператора. Таким образом, сборки можно легко размещать на сменных носителях изделий и снимать с них. Носитель изделия находится на рельсовой системе, что обеспечивает полный доступ к рабочей зоне.

Щадящие процессы охлаждения конвекцией
После процесса пайки сборка охлаждается конвекцией до требуемой температуры. После охлаждения перегородка автоматически открывается, и носитель изделия можно полностью выдвинуть по рельсу для удобной разгрузки. Кроме того, опционально доступна охлаждаемая водой зона охлаждения для повышения эффективности охлаждения.

Особенности серии печей Condenso

Почему паровая фаза?
  • До 10 раз более высокая теплопередача (за счёт теплоты конденсации) по сравнению с конвекцией и ИК
  • Максимальная температура ограничена точкой кипения теплоносителя – защита от перегрева
  • Очень малые перепады температур (ΔT) между компонентами и по поверхности платы
  • Инертная атмосфера пара – отсутствие окисления и коррозии
  • В комбинации с вакуумом – беспустотная пайка (доля пустот < 2%)
Сравнение способов теплопередачи
  • Конвекция: большая разница температур между крупными и мелкими компонентами, сложная оптимизация профиля
  • Конденсация (пар): ограничение максимальной температуры точкой кипения, высокая теплопередача за счёт фазового перехода, малая разница локальных температур
Области применения
  • Наивысшие требования к качеству изделий и паяных соединений
  • Надёжный процесс для массивных / сложных многослойных плат
  • Силовая электроника, электромобили
  • Медицинская техника, автомобильная промышленность
  • Военная и авиакосмическая отрасль.
  • Изделия с высоким разнообразием компонентов (по размеру и тепловой массе)
Инжекционный принцип Condenso (запатентован Rehm)
  • Впрыск жидкого теплоносителя на нагретую плиту – объёмом и временем управляется профиль
  • Гибкая температура кипения: снижением давления можно менять точку кипения – одна жидкость Galden подходит и для свинцовых, и для бессвинцовых припоев
  • Замкнутая система: почти 100% впрыснутого Galden конденсируется и рециркулируется, минимальный расход (~1 г/цикл)
  • Полная просушка платы и скрытых полостей благодаря вакууму на всех этапах
  • Отличие от иммерсионной: нет потерь теплоносителя, нет разницы профилей между верхом и низом платы, вертикальный градиент всего 4K
Процесс Condenso (пошагово)
  • 1. Транспортировка – плата на носителе загружается в камеру
  • 2. Предварительный вакуум – сушка пасты и удаление летучих веществ (дегазация)
  • 3. Пайка – впрыск теплоносителя, плата неподвижна
  • 4. Вакуум – процесс при 10 мбар для удаления пустот, плата неподвижна
  • 5. Охлаждение – принудительное охлаждение с контролируемым градиентом
Ключевые технические особенности Condenso
  • Вакуумно-плотная камера (алюминий) – вакуум на любом этапе (до, во время, после пайки).
  • Онлайн-профилирование – отображение температуры и давления в реальном времени, ручное управление объёмом впрыска и вакуумом.
  • 100% очистка Galden за каждый цикл – каждый раз используется свежий теплоноситель, очищенный хранится при комнатной температуре.
  • Встроенный регистратор Rehm – одновременная запись температуры и давления (термопары внутри камеры), замена внешних регистраторов, данные в формате .csv.
  • Идеально для 3D-сборок – однородное распределение пара в вакууме, ΔT сверху-вниз всего 4K
Технические параметры (носитель плат)
  • Condenso (базовая модель): макс. размер платы 650×650 мм; фиксированная + регулируемые направляющие с зазором 3 мм; эффективная ширина:
    2 ряда – 645 мм
    3 ряда – 641 мм
    4 – 637 мм
    5 – 633 мм
    6 – 629 мм
  • Condenso XC (ручная загрузка): размер изделия 500×540 мм (Ш×Г), зазоры: сверху 80 мм, снизу 20 мм.
  • Центральная опора платы для предотвращения прогиба
Характеристики рабочей среды (Galden)
  • PFPE – перфторполиэфир (торговая марка Galden).
  • Инертная среда: отсутствие окисления и коррозии, безопасна для физиологии и экологии.
  • Плотность ≈ 2 кг/л.
  • Температура кипения регулируется давлением – например, Galden HS 240 при 300 мбар кипит при ~210°C, что позволяет одним теплоносителем паять как свинцовыми, так и бессвинцовыми припоями.

Характеристики

Модель Condenso XC
Габариты и вес
Габариты, (Д×Ш×В) 1850×1288×1430 мм
(высота с сигнальной башней - 2100 мм)
Требуемая площадь 2,3 м²
Вес
(итоговый зависит от опций)
750 кг (опция 150 кг)
Нагрузка на единицу площади 500 кг / м²
Технологическая камера
Длина 570 мм
Ширина 570 мм
Размер загрузки 500×500 мм
Время прогрева примерно 27 мин.
Точность поддержания температуры профиль продольный и поперечный: ±2 К
Точность регулирования ±1 К
Нагрев температура пайки (при нормальном давлении): 240 °C
Конвейерная система
Внутренний носитель 500×500 мм
Нагрузка на носитель 5 кг
Макс. зазор снизу: 20 мм / сверху: 80 мм
Регулируемая высота конвейера 1050 мм
Рабочие данные
Максимальный уровень шума 63 ±3 дБА
Температура помещения 15-32 °С
Влажность 30-75 %
Потребление при электропитании
Тип системы питания 5-проводная система (L1, L2, L3, N, PE) / 5-Wire-System
Напряжение питания 3×230/400 В перем. тока ± 5 % 50 Гц; другое напряжение по запросу
Подключаемая нагрузка 21 кВт
Стандартное рабочее потребление для вакуума и Galden HS 240 7 кВт
Потребление в режиме ожидания для вакуума и Galden HS 240 2,9 кВт
Параметры внешнего охлаждения
Подключение: наружная резьба M 24×1,5 мм (18 мм медная труба)
Рабочее давление мин. 2 бар - макс. 5 бар
Расход охлаждающей воды минимум 10 - 15 л/мин
(в зависимости от температуры подачи)
Перепад давления мин. 0,5 бар
Температура подачи мин. 10 °C - макс. 15 °C
Подача сжатого воздуха под давлением
Подключение G 1/2" (12 мм медная труба)
Рабочее давление 5 - 6 бар
Параметры вытяжной системы
Патрубок отвода: диаметр 150 мм
Количество выхлопа 300 - 500 м³/ч
Температура выхлопа < 50 °C

Цена
по запросу
