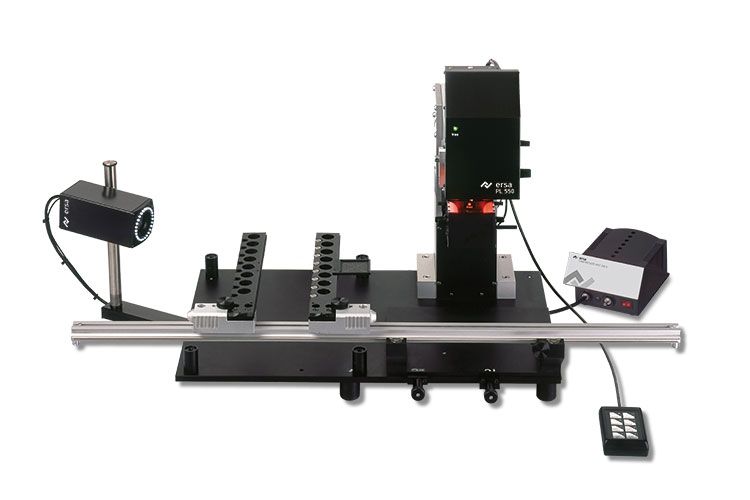

Ersa PL 550 (0PL550A). Система видеопозиционирования

Установка PL550A c успехом используется в составе любого комплекта оборудования для работы с BGA/fine pitch QFP.

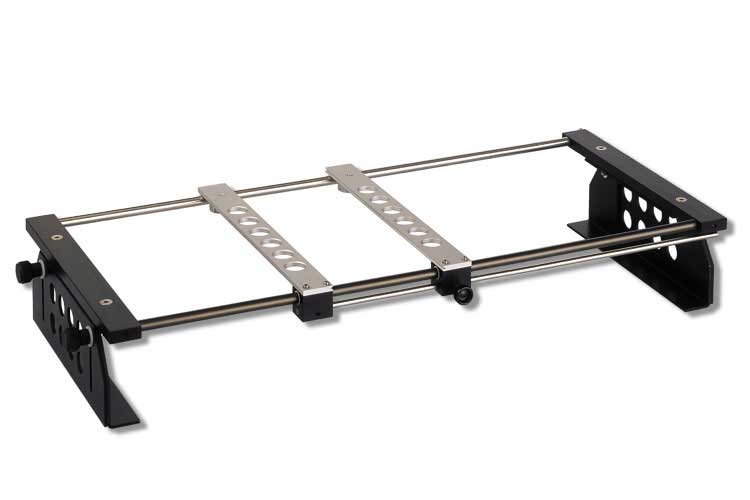

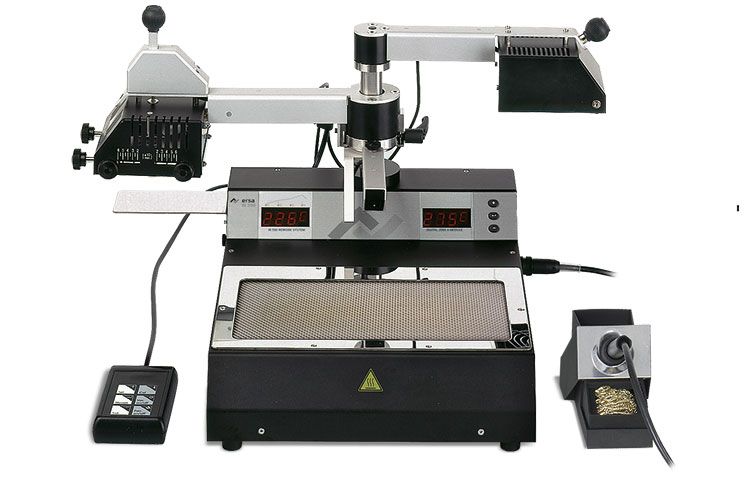

Особое удобство она обеспечивает в тандеме с паяльно-ремонтной станцией ERSA IR550Aplus: перемещение платы с установленными компонентами осуществляется плавно в рамке-держателе на подшипниках, чем исключается опасность их смещения при транспортировке платы в зону нагрева.

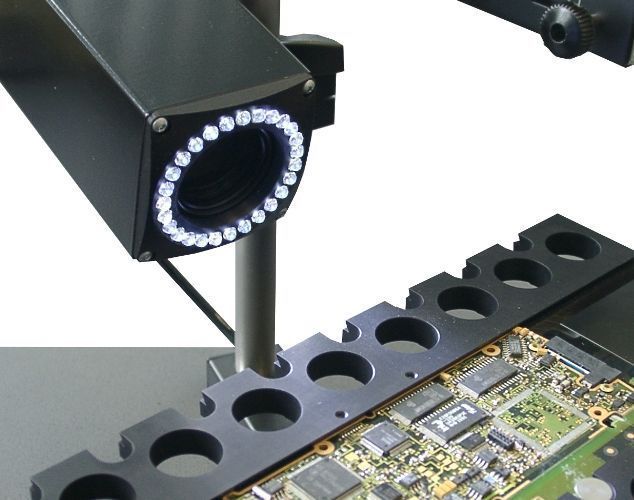

Модель PL550A оснащена подвижной видеокамерой для визуального контроля процесса пайки в реальном времени непосредственно в рабочей зоне станции IR550Aplus.
Агрегат PL550A может использоваться для точной установки ультрамалых компонентов в качестве видеоманипулятора. Дополнительные виды наконечников захвата поставляются отдельно.
Процедура видеопозиционирования несложна:

• Микросхему кладут на площадку, куда она в итоге должна быть установлена точно,
• затем поднимают на вакуумной присоске над платой.
• В образовавшийся зазор между платой и микросхемой вводят оптическую головку, через зеркальную систему которой на монитор одновременно передаются изображения контактных площадок платы (с зеленой подсветкой) и выводов BGA (с красной подсветкой).
• С помощью сервоприводов управляя положением микросхемы, зафиксированной на присоске, и столика, добиваются максимального совмещения изображений выводов с контактными площадками.
• После этого микросхему мягко опускают на плату.
• Можно паять.
