Ersa Mobile Scope. Видеомикроскоп

ERSA Mobil Scope – Мобильная оптическая инспекционная система для электронной промышленности.

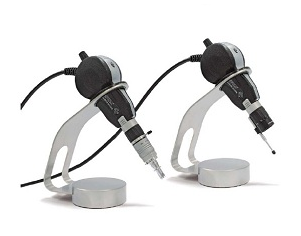

ERSA Mobile Scope – компактный, удобный и портативный видеомикроскоп, созданный для мобильной проверки паяных соединений в условиях производства. Устройство было разработано для оптического осмотра и цифровой регистрация изображения, включая измерения припоя и контактов BGA, ультра BGA (мBGA), CSP и Flip-Chip.
Этот видеомикроскоп также предназначен для осмотра места пайки PCB, соединений паяльной пасты и для оптического осмотра компонентов на печатных платах с технологией поверхностного монтажа (SMT) и технологии монтажа в отверстия (THT). Видеомикроскоп ERSA mobile scope может применяться для качественного контроля пайки на производстве, в лаборатории или отделе контроля качества.
Компактный видеомикроскоп ERSA mobile scope может подключаться к любому компьютеру или ноутбуку, имеющему интерфейс USB, и может быть готов к работе в течение нескольких минут. Посредством высококачественной оптической головки BGA компоненты со скрытыми паяными соединениями могут быть легко осмотрены.
Линза Macro-Zoom, применяемая для увеличения масштаба изображения, позволяет увидеть состояние пайки при различном увеличении. Обе оптические головки подключены к цифровой цветной камере с высокой разрешающей способностью.
Замена оптических головок занимает несколько секунд, что позволяет приспособить инструмент к любой инспекционной задаче.
Управляемая светодиодная подсветка LED, объединенная с оптическими головками, обеспечивает оптимальный уровень освещения паяных соединений. Для осмотра BGA при использовании LED brush light (устройство светодиодной подсветки в виде оптоволоконной щетки) дополнительный свет щетки является существенным плюсом при осмотре закрытых соединений и может достигнуть скрытых областей. С ERSA mobile scope ошибки пайки могут быть обнаружены легко и быстро.
В поставку с видеомикроскопом ERSA mobile scope включено инспекционное программное обеспечение ImageDoc, которое позволяет не только видеть на экране точное изображение, но и предлагает оператору различные возможности для документации инспекционных результатов и анализа ошибок проведенной пайки.
Технические характеристики составляющих частей видеомикроскопа:
Камера:

• Датчик изображения 1/3.2” N-MOS
• Число эффективных пикселей 1600 x 1200 (UXGA / 2.0 МП)
• Размеры (без кабеля) , мм Д х Ш х В: 114 x 36 x 51
• Интерфейс USB 2.0

BGA Объектив (для бокового наблюдения):

• Кратность увеличения (на мониторе 14”) 180x - 15х
• Фокусное расстояние (дипазон фокусировки), мм 0.5 - 30
• Поле зрения (обзор увеличиваемого объекта), мм 2 - 24
• Освещение Встроенной светодиодная подсветка BGA для бокового обзора (белый свет)
• Размер оптической головки, мм Ш х Г: 8.2 х 2.2
• Размер основания оптической головки, мм Ш х Г: 8.2 х 0.8
• Размеры объектива, мм Д: 83, Ø20 (макс. размер 83 х 30 при настройке фокусировки)

Объектив для прямого наблюдения (макроувеличение):

• Кратность увеличения (на мониторе 14”) 80х - 8х
• Фокусное расстояние (дипазон фокусировки), мм 5 - 200
• Поле зрения (обзор увеличиваемого объекта), мм 5 - 45
• Освещение Встроенная вокруг объектива светодиодная подсветка (белый свет)
• Размеры объектива, мм Д: 43, Ø19 ( макс. размер 85 х 35 с телескопическим анализатором)

Светодиодная кисть для точечной подсветки:

• Тип освещения Светодиодное освещение белого цвета
• Освещение на выходе, мм 64 x Ø 0.250
• Источник питания 3 x AA батареи (рекомендуются щелочные элементы питания)
• Размеры,мм Д: 250, Ø26 (макс. размер 250 х 40)
